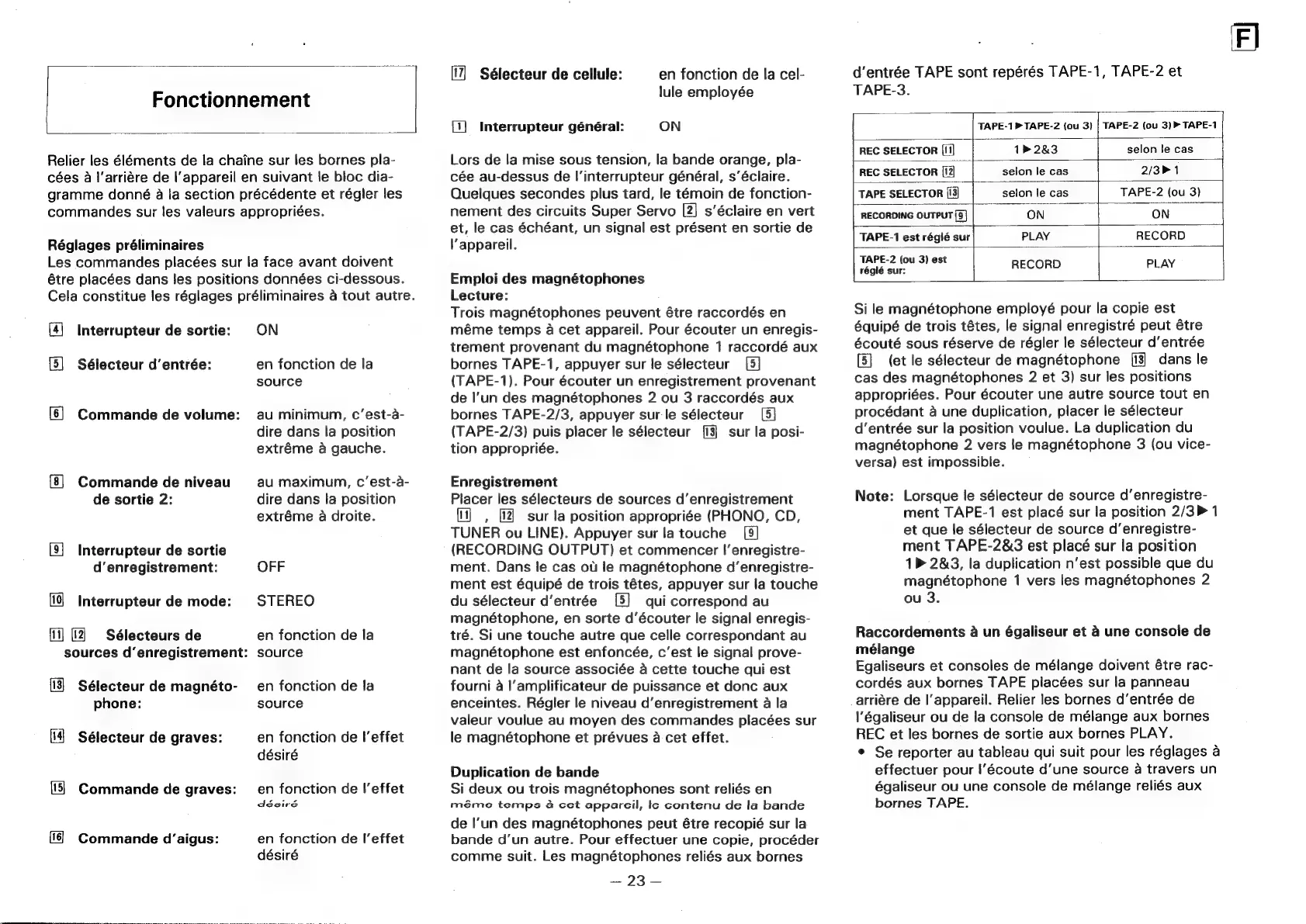

Onkyo P-308 - Page 23

Fonctionnement
Sélecteur de cellule: en fonction de la cel-
lule employée
1] Interrupteur général: ON
Relier les éléments de la chaine sur les bornes pla-
cées a l’arriére de l'appareil en suivant le bloc dia-
gramme donné a ia section précédente et régler les
commandes sur les valeurs appropriées.
Réglages préliminaires
Les commandes placées sur la face avant doivent
étre placées dans Jes positions données ci-dessous.
Cela constitue les réglages préliminaires a tout autre.
(4) Interrupteur de sortie: ON
en fonction de la
source
[5] Sélecteur d’entrée:
au minimum, c’est-a-
dire dans la position
extréme a gauche.
[6} Commande de volume:
au maximum, c’est-a-
dire dans la position
extréme a droite.
Commande de niveau
de sortie 2:
[9] Interrupteur de sortie
d’enregistrement: OFF
(1) Interrupteur de mode: STEREO
fi] (J Sélecteurs de en fonction de la
sources d’enregistrement: source
en fonction de la
source
[3] Sélecteur de magnéto-
phone:
en fonction de l’effet
désiré
(41 Sélecteur de graves:
en fonction de l’effet
désiré
(15) Commande de graves:
en fonction de l’effet
désiré
Commande d’aigus:
Lors de la mise sous tension, la bande orange, pla-
cée au-dessus de I’interrupteur général, s’éclaire.
Quelques secondes plus tard, le témoin de fonction-
nement des circuits Super Servo [2] s’éclaire en vert
et, le cas échéant, un signal est présent en sortie de
l'appareil.
Emploi des magnétophones
Lecture:
Trois magnétophones peuvent étre raccordés en
méme temps a cet appareil. Pour écouter un enregis-
trement provenant du magnétophone 1 raccordé aux
bornes TAPE-1, appuyer sur le sélecteur [5]
(TAPE-1). Pour écouter un enregistrement provenant
de l’un des magnétophones 2 ou 3 raccordés aux
bornes TAPE-2/3, appuyer sur:le sélecteur [5]
(TAPE-2/3) puis placer le sélecteur sur la posi-
tion appropriée.
Enregistrement
Placer les sélecteurs de sources d’enregistrement
, (2 sur la position appropriée (PHONO, CD,
TUNER ou LINE). Appuyer sur la touche [9]
(RECORDING OUTPUT) et commencer I’enregistre-
ment. Dans le cas ou le magnétophone d’enregistre-
ment est équipé de trois tétes, appuyer sur la touche
du sélecteur d’entrée [5] qui correspond au
magnétophone, en sorte d’écouter le signal enregis-
tré. Si une touche autre que celle correspondant au
magnétophone est enfoncée, c’est le signal prove-
nant de la source associée a cette touche qui est
fourni a l’amplificateur de puissance et donc aux
enceintes. Régler le niveau d’enregistrement a la
valeur voulue au moyen des commandes placées sur
le magnétophone et prévues a cet effet.
Duplication de bande
Si deux ou trois magnétophones sont reliés en
méme temps 4 cet appareil, le contenu de la bande
de Il’un des magnétophones peut étre recopié sur la
bande d’un autre. Pour effectuer une copie, procéder
comme suit. Les magnétophones reliés aux bornes
DO.
d’entrée TAPE sont repérés TAPE-1, TAPE-2 et
TAPE-3.
TAPE-1TAPE-2 {ou 3}
TAPE-2 (ou 3) > TAPE-1
REC SELECTOR {1
1h 2&3
selon te cas
| réglé sur:
REC SELECTOR [12 selon le cas 2/3h 1
TAPE SELECTOR (13) selon le cas TAPE-2 (ou 3)
RECORDING OUTPUT [9] ON ON
+
TAPE-1 est réglé sur PLAY RECORD
TAPE-2 {ou 3) est RECORD PLAY
Si le magnétophone employé pour la copie est
équipé de trois tétes, le signal enregistré peut étre
écouté sous réserve de régler le sélecteur d’entrée
[5] (et le sélecteur de magnétophone [13] dans le
cas des magnétophones 2 et 3) sur les positions
appropriées. Pour écouter une autre source tout en
procédant a une duplication, placer le sélecteur
d’entrée sur la position voulue. La duplication du
magnétophone 2 vers le magnétophone 3 (ou vice-
versa) est impossible.
Note: Lorsque le sélecteur de source d’enregistre-
ment TAPE-1 est placé sur la position 2/3 1
et que le sélecteur de source d’enregistre-
ment TAPE-2&3 est placé sur la position
1» 2&3, la duplication n’est possible que du
magnétophone 1 vers les magnétophones 2
ou 3.
Raccordements 4 un égaliseur et 4 une console de
mélange
Egaliseurs et consoles de mélange doivent étre rac-
cordés aux bornes TAPE placées sur la panneau
_arriére de l'appareil. Relier les bornes d’entrée de
l'égaliseur ou de la console de mélange aux bornes
REC et les bornes de sortie aux bornes PLAY.
¢ Se reporter au tableau qui suit pour les réglages a
effectuer pour I’écoute d’une source a travers un
égaliseur ou une console de mélange reliés aux
bornes TAPE.
