USE AND MAINTENANCE INSTRUCTIONS
MANUALE DI USO E MANUTENZIONE
On gangways models.5995 and 8998 the raising piston is fixed to
a crosspiece that can be moved to a variety of position.
This solution permits greater versatility of the gangway when
installed on transoms that are not vertical.
Sulle passerelle mod.5995 e 8998 il cilindro di sollevamento è fis-
sato ad una traversa traslabile su posizioni fisse.
Questo accorgimento permette una maggiore fruibilità della
passerella quando questa viene installata su specchi di poppa non
verticali.

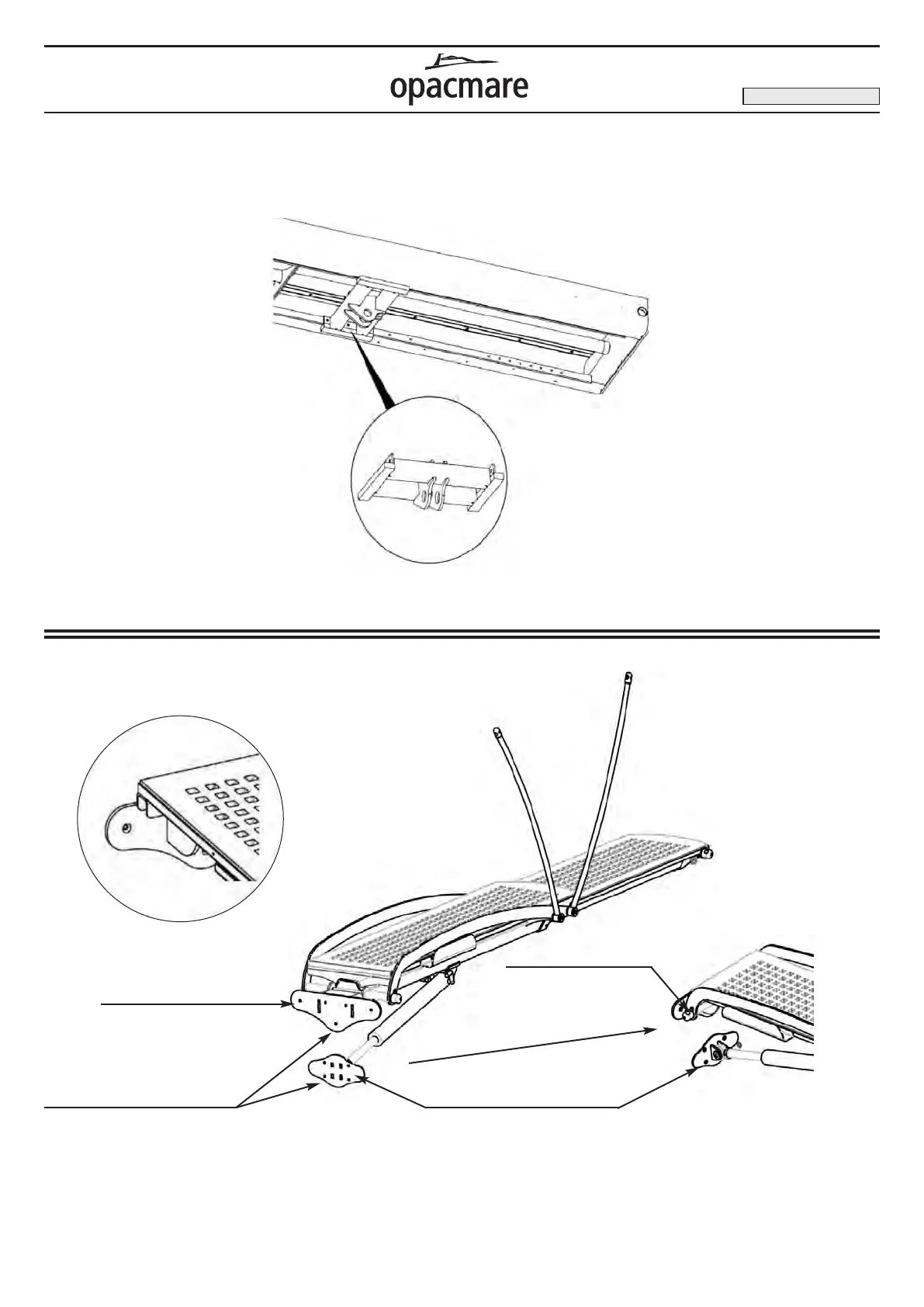

Picture 6: Installation gangway mod. 3773 - 3883
Fig. 6: Installazione passerella mod. 3773 - 3883
Picture 5: Moving crosspiece / Fig. 5: Traversa traslabile su posizioni fisse
Stainless steel fixing
Piastra fissaggio pistone
di sollevamento
Holes for fixing
Fori di fissaggio
Fixing plate
Piastra fissaggio passerella
Transom gangway
Passerella esterna
EDITION OF 08/2008
Stainless steel screws (not incluse)
Viti inox non fornite
N°5 VITI M8
Connection pivot
Perno di collegamento
}
