WARNHINWEISE UND SYMBOLE
y
24 H
2 mm
9. Entfernen Sie die Schubladen aus dem Unterschrank oder die Front der Küchenzeile.
10. Prüfen Sie den Bodenausschnitt auf Maße und Ebenheit und passen Sie diese ggf. an
11. Schrauben Sie den Griff und die Auslassdüse des Nivel Professional ab.
12.
13. Richten Sie das Kochfeld aus, füllen Sie die Fuge (z.B. Novasil® oder Ottoseal®) und glätten Sie das
Produkt.
Setzen Sie den Muldenlüfter Nivel Professional ein. Stellen Sie sicher, dass die Dichtung
richtig positioniert ist. Prüfen Sie auf Höhenunterschiede und gleichen Sie diese aus. Hier ist
MONTAGEANLEITUNGENDE

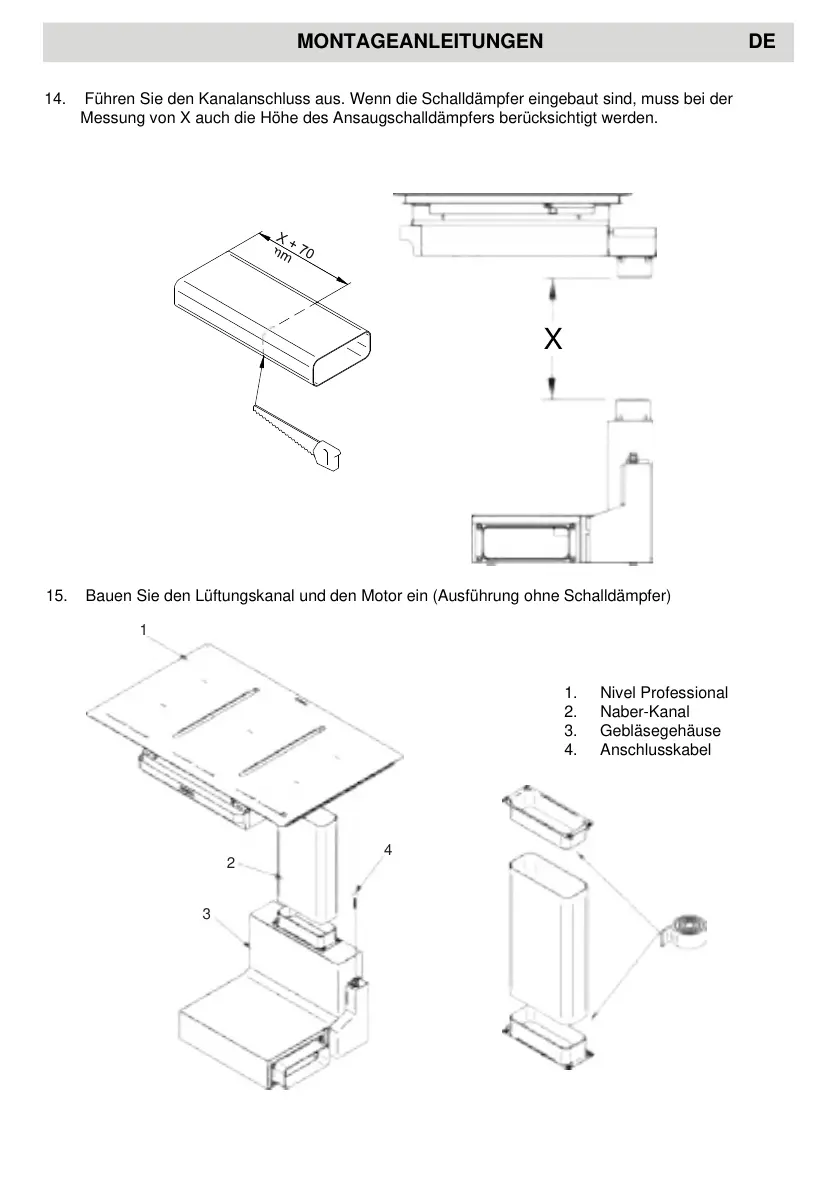

14. Führen Sie den Kanalanschluss aus. Wenn die Schalldämpfer eingebaut sind, muss bei der
Messung von X auch die Höhe des Ansaugschalldämpfers berücksichtigt werden.
X
15. Bauen Sie den Lüftungskanal und den Motor ein (Ausführung ohne Schalldämpfer)
1
1. Nivel Professional
2. Naber-Kanal
3. Gebläsegehäuse
4. Anschlusskabel
2
4
3
MONTAGEANLEITUNGEN DE
