9.
Verwijder de meubellades of verwijder de voorkant van het keukenblok.
10.
Controleer basisuitsparing op afmetingen en vlakheid en pas indien nodig aan
11.
Draai de handgreep en het mondstuk van de Nivel Professional los.
12.
Plaats de Nivel Professional kookplaatafzuigkap. Zorg ervoor dat de
afdichting goed is geplaatst. Observeer en compenseer
hoogteverschillen. Hier is de grootste voorzichtigheid geboden - gevaar
voor breuk !
13.
Lijn de kookplaat uit, vul de voeg (bijv. Novasil® of Ottoseal®) en strijk glad.

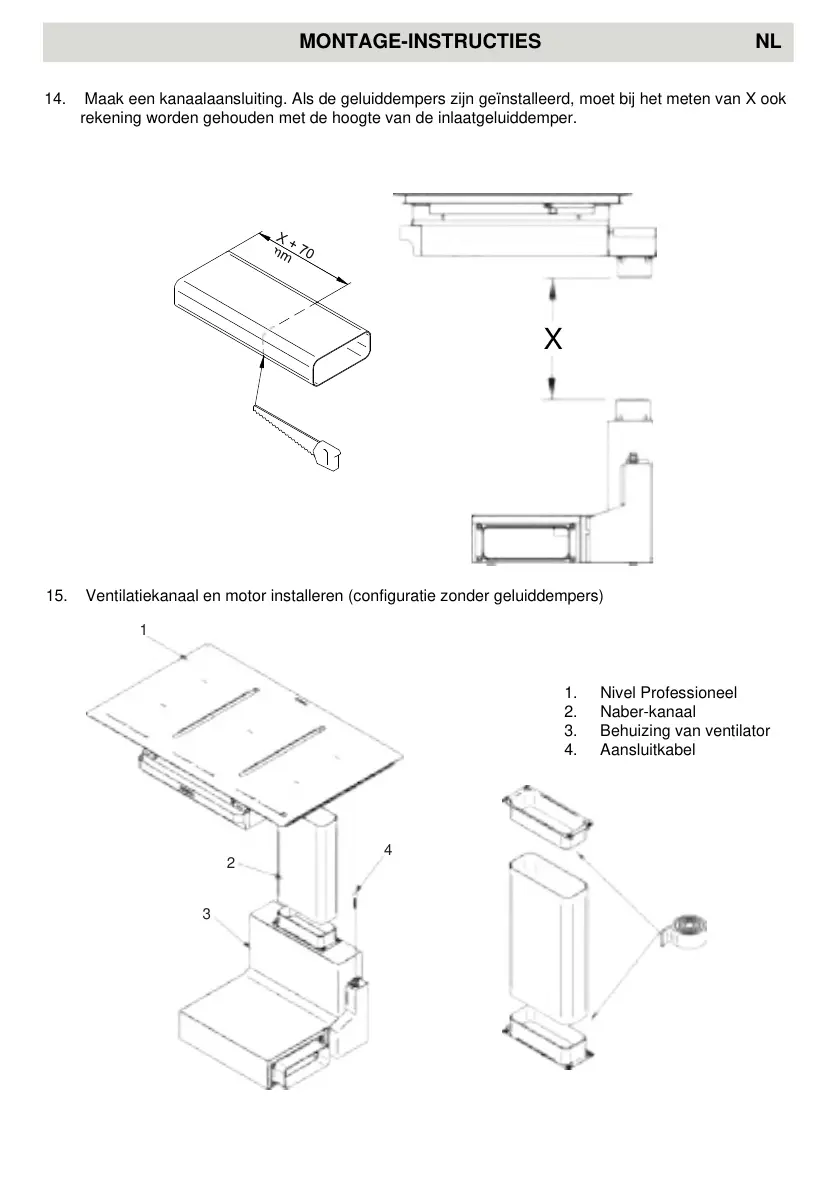

NL MONTAGE-INSTRUCTIES
14.
Maak een kanaalaansluiting. Als de geluiddempers zijn geïnstalleerd, moet bij het meten van X ook
rekening worden gehouden met de hoogte van de inlaatgeluiddemper.
X
15.
Ventilatiekanaal en motor installeren (configuratie zonder geluiddempers)
1
1. Nivel Professioneel
2. Naber-kanaal
3. Behuizing van ventilator
4. Aansluitkabel
