Apprendre à connaître votre chargeur
Dispositif
1. Jauge ACL de chargement de batterie
2. Sélecteur de réglage rapide de chargement
3. Sélecteur de réglage rapide du mainteneur
et du bilan de précharge de la batterie
4. Poignée de transport antidérapante
5. Agrafe de rangement du câble
d’alimentation secteur
6. Enrouleur de câble d’alimentation secteur
7. Fiche d’alimentation secteur à 3 broches
8. Compartiment de rangement arrière verrouillable
9. Sorties de câble c.c. (côtés gauche et droit)
10. Lampe de travail à DEL et bouton-poussoir
11. Pinces de chargement c.c. antidérapantes
12. Port de chargement et d’alimentation USB
13. Port de mainteneur auxiliaire
14. Couvercle de protection de ports latéraux
Fonction
Écran ACL pour le chargement, le maintien et l’indication de
mode d’anomalie. La jauge affiche le taux de chargement
(remplissage), le mode de chargement et les messages
d’anomalie. Reportez-vous aux pages 50 - 54.
Sélection de profils de chargement rapide et facile par type
de batterie. (Démarrage de moteur, décharge
profonde, automobile / marine et motocyclette). Reportez-
vous aux pages 46 et 51.
Règle les modes du mainteneur par type de connexion
(pinces c.c. ou câble à cosse ronde pour les véhicules
entreposés ou d’utilisation saisonnière. Reportez-vous
à la page 52.
Poignée escamotable munie d’un cliquet d’arrêt aux positions
haute et basse.
Maintient le câble d’alimentation secteur en place pour
laisser la poignée dégagée.
Permet de ranger le câble d’alimentation secteur lorsqu’il
n’est pas utilisé.
Fiche d’alimentation secteur à 3 broches homologuée UL,
correctement mise à la terre. Ne pas modifier.
Permet de ranger le câble et les pinces de chargement c.c.
lorsqu’ils ne sont pas utilisés.
Permet de fermer la porte arrière pendant l’utilisation du
chargeur et de faire sortir commodément les câbles par la
gauche ou la droite.
DEL intégrée dans la pince de chargement rouge (+). Quand
le chargeur est branché sur le secteur il est possible d'utiliser
cette lampe de travail dans des conditions de faible éclairage
ou comme source de lumière ambiante.
Pinces de batterie durables rouge (+) et grise (-)
Quand le chargeur est branché sur le secteur, ce port USB
est alimenté et disponible comme l’indique la DEL verte
allumée. Le port USB de 5 watts est compatible avec les
iPad
®
, les iPhone
®
et peut être utilisé avec les téléphones
Android
™
, les autres téléphones mobiles, les appareils photo
numériques, ainsi que tout autre appareil alimenté par une
prise USB.
À utiliser avec le câble à cosse ronde fourni pour le câblage
fixe de la batterie dans le véhicule pour le maintien automatique.
Le DEL verte s’allume dès que ce port est utilisé.
Protège à la fois le port USB et le port du mainteneur auxiliaire.

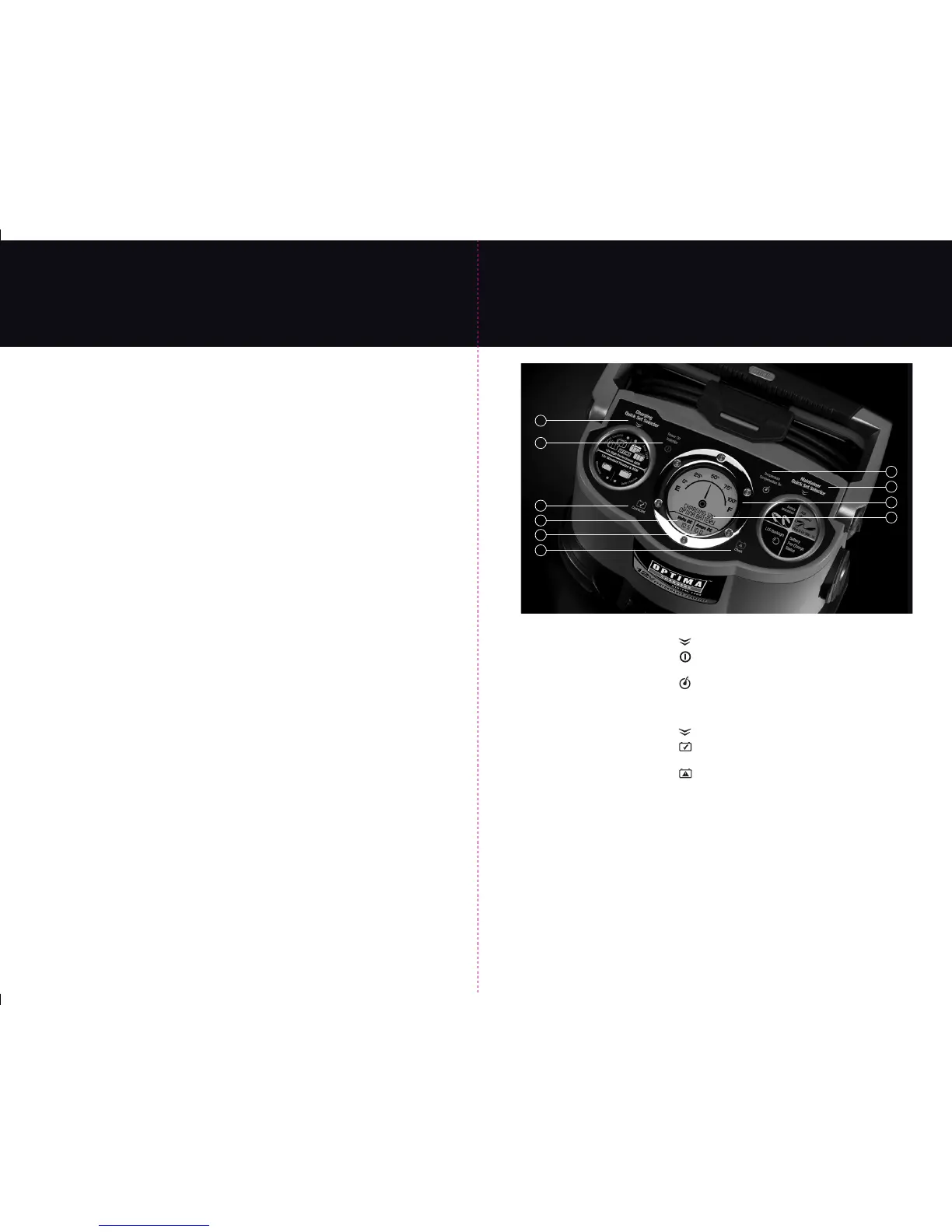

Apprendre à connaître votre chargeur
19
17
18
15
20
23
24
22
16
21
Dispositif
15. Invite de réglage rapide de chargement
16. Alimentation secteur
17. Compensation de température active
18. Invite de réglage rapide du mainteneur
19. Batterie connectée
20. Vérification de la batterie
21. Jauge de remplissage
22. Fenêtre de messages
de modes / d’anomalies
23. Écran d’affichage des volts c.c.
24. Écran d’affichage de l’intensité du c.c.
Fonction
S’allume en vert invitant l’utilisateur à effectuer une sélection.
S’allume en bleu quand le secteur est branché et que
l’appareil est en fonctionnement.
S’allume en vert après une sélection de réglage rapide lors
de la détection de la température de l’air ambiant et lors du
contrôle numérique du processus de chargement par la
température de l’air ambiant.
S’allume en vert invitant l’utilisateur à effectuer une sélection.
S’allume en vert après une sélection de réglage rapide. Une
DEL allume la coche confirmant que la batterie est connectée.
Une DEL d’avertissement d’anomalie s’allume en rouge
uniquement s’il y a un problème de connexion ou de batterie
devant retenir l’attention associé au message d’anomalie de l’ACL.
Le chargeur émet un signal sonore vous invitant à lire le message
d’anomalie et à vous occuper de la batterie ou du chargeur.
Bilan de précharge, de vide à plein, jauge de modes de
chargement et de maintien automatique.
Affiche l'état du mode de chargement, de conditionnement et
de maintien automatique et les conditions d'anomalies.
Affiche le bilan de précharge, ainsi que la tension du chargeur
pour les opérations de chargement et de maintien automatique.
Affiche l'intensité délivrée par le chargeur lors des opérations
de charge et de maintien automatique.
