7.10 Schaltplan - Wiring diagram - GH10T , GH15T
C

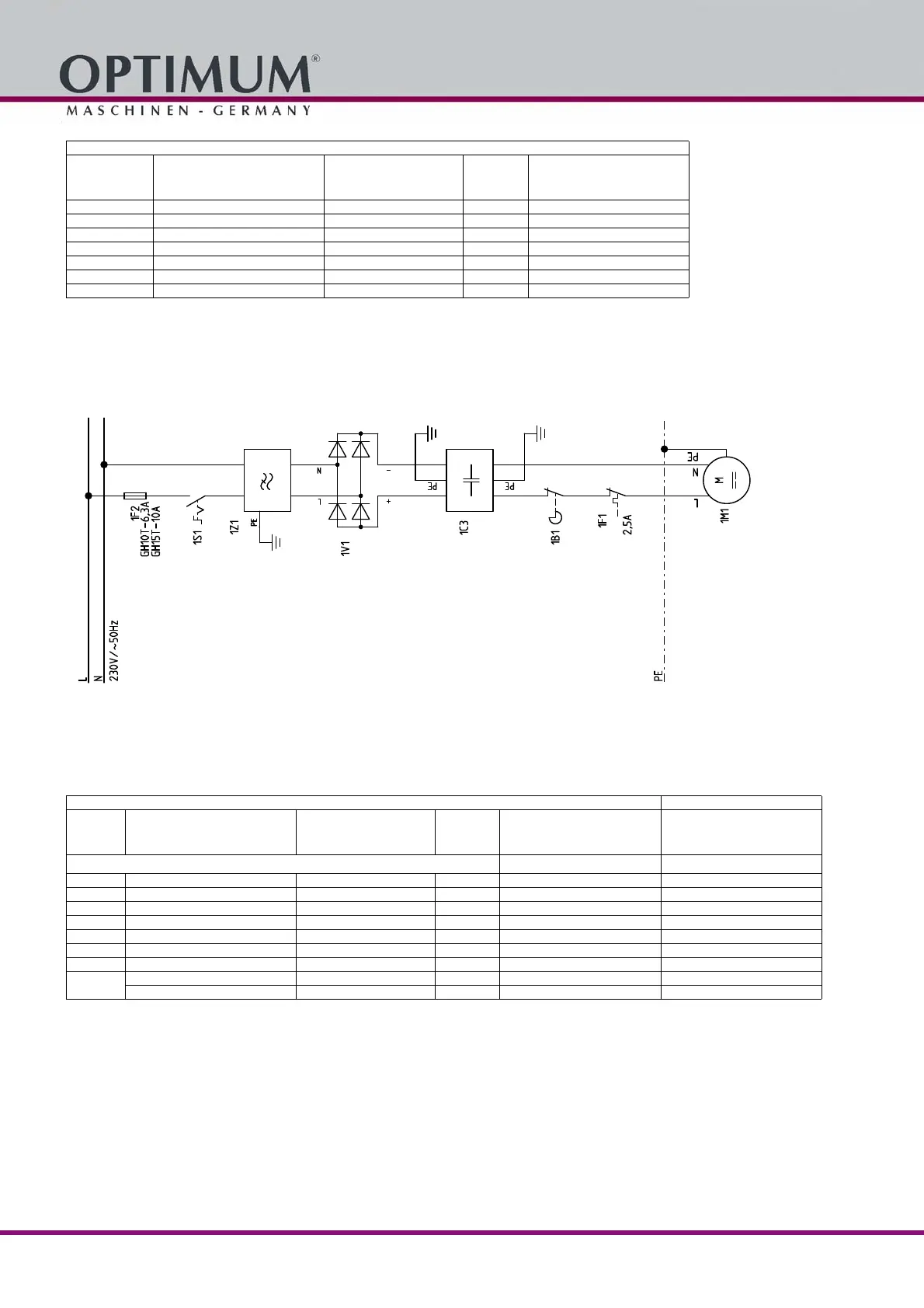

7-3: Schaltplan - Wiring diagram
7.10.1 Ersatzteilliste Schaltplan - Wiring diagram parts list
GH10T/GH15T Spannzange Ø6-7mm 1 03353004006
GH10T/GH15T Spannzange Ø7-8mm 1 03353004007
GH10T/GH15T Spannzange Ø8-9mm 1 03353004008
GH10T/GH15T Spannzange Ø9-10mm 1 03353004009
GH10T/GH15T Spannzange Ø10-11mm 1 03353004010
GH10T/GH15T Spannzange Ø11-12mm 1 03353004011
GH10T/GH15T Spannzange Ø12-13mm 1 03353004012
Ersatzteilliste - Spare parts list - GH10T
Pos. Bezeichnung Description
Menge
Qty.
Artikelnummer
Item no.
Pos. Bezeichnung Description
Menge
Qty.
Artikelnummer
Item no.
GH10T GH15T
1S1 Schalter Ein-Aus Switch On-Off 1 0310011161S1 0310011561S1
1V1 Gleichrichter Rectifier package 1 0310011161V1 0310011561V1
1B1 Sicherheitsschalter Abdeckung Cover safety switch 1 0310011161B1 0310011561B1
1F1 Motorschutzschalter Motor safety switch 1 0310011161F1 0310011561F1
1M1 Motor Motor 1 0310011161M1 0310011561M1
1Z1 Netzfilter Line filter 1 0310011161Z1 0310011561Z1
1C3 Entstörkondensator Suppressor capacitor 1 0310011161C3 0310011561C3
1F2
Feinsicherung 6,3 A Fine-wire fuse 6.3 A 1 GH10T 0310011561F
Feinsicherung 10 A Fine-wire fuse 10 A 1 GH15T 0310011561F2
