MANUAL TÉCNICO BLUE PAPER ALMA· HYDRO 202144 | ORBEA ORBEA | 45
ES
ALTURAS MÁXIMAS Y MÍNIMAS
DE SILLÍN CON TIJA TELESCÓPICA
CUADRO/TALLA
MODELO TIJA
TELESCÓPICA
ALMA H (S) ALMA H (M) ALMA H (L) ALMA H (XL)
OC 27.2
80mm
recorrido
Altura máxima sillín 724mm* 769mm* 806mm* 857mm*
Altura mínima sillín 660mm* 654mm* 670mm* 721mm*
* Las medidas pueden variar +/-5mm dependiendo de la altura del
modelo de sillín.
En la siguiente tabla se detallan las alturas máximas y mí-
nimas de sillín con la tija telescópica en posición extendida
por cada talla de cuadro.
La altura máxima se sillín se reere a la altura de sillín con
la tija instalada en su inserción mínima, denida por la tija.
La altura mínima se reere a la altura de sillín con la tija
instalada en su inserción máxima, denida por el cuadro.
Sólo se detallan las alturas máximas y mínimas para las
opciones de tija telescópica y sillines montados por Orbea
para un cuadro en concreto. Para conocer estas cotas al
utilizar una tija telescópica diferente, consulta las especi-
caciones con el fabricante de la tija y consulta las medidas
de inserción máxima del cuadro en la sección de especi-
caciones técnicas de este manual.

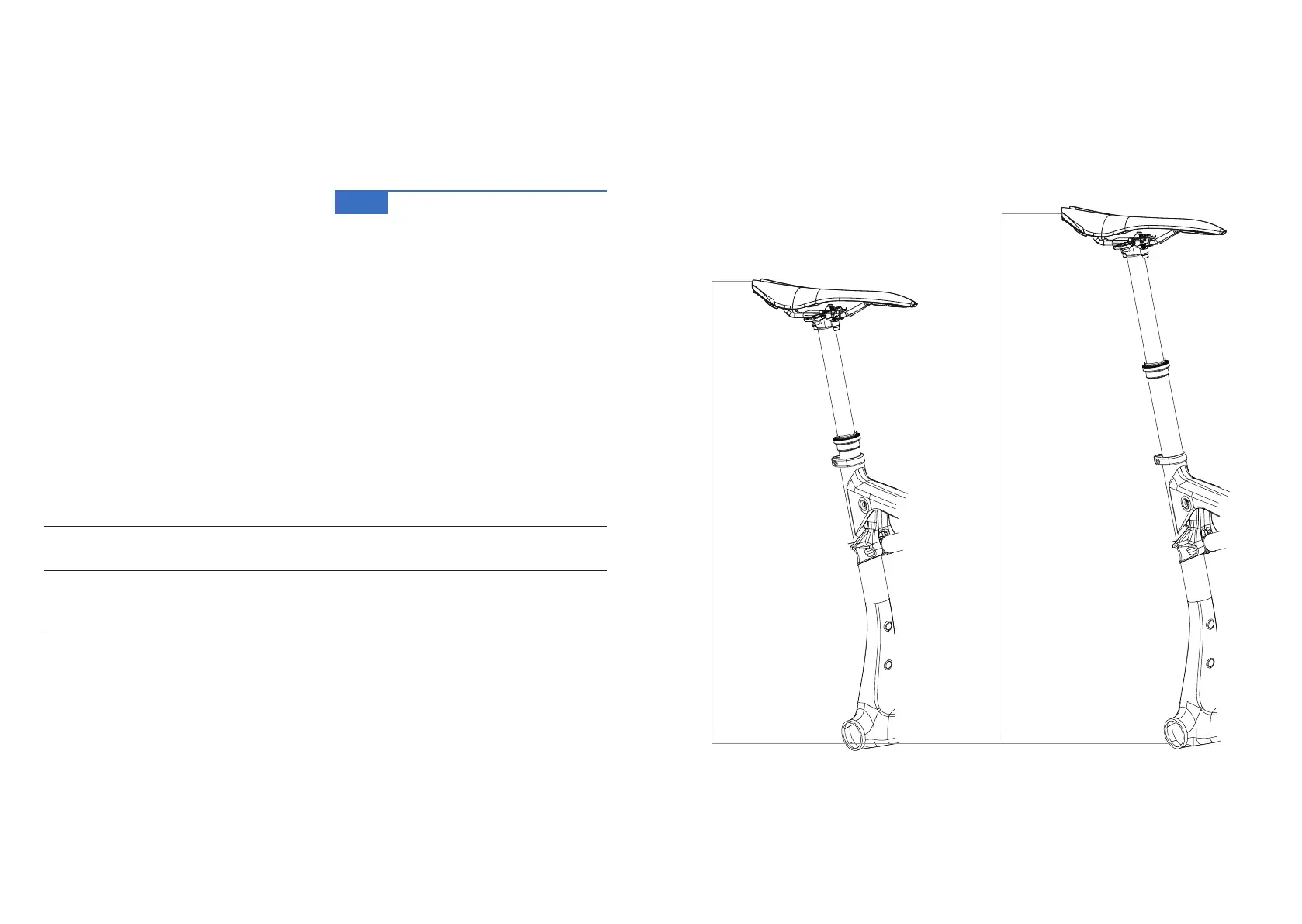

AVISO
Las cotas de la siguiente tabla denen la dis-
tancia entre el centro de la caja de pedalier
hasta la mitad de la parte superior del sillín
(modelos de sillín montados por Orbea).
Diferentes sillines en el mercado pueden
variar las cotas dadas +/-5mm dependiendo
de la altura del modelo de sillín. Si tu altura de
sillín diere de una cota dada por menos
de 5mm, es posible ajustar esta altura insta-
lando un modelo de sillín diferente disponi-
ble en el mercado.
Si tu altura de sillín diere de las cotas
dadas por más de 5mm, debes elegir una tija
telescópica de mayor o menor recorrido.
L (MIN) L (MAX)
