MANUAL TÉCNICO BLUE PAPER ALMA· HYDRO 202148 | ORBEA ORBEA | 49
ES
DIRECCIÓN

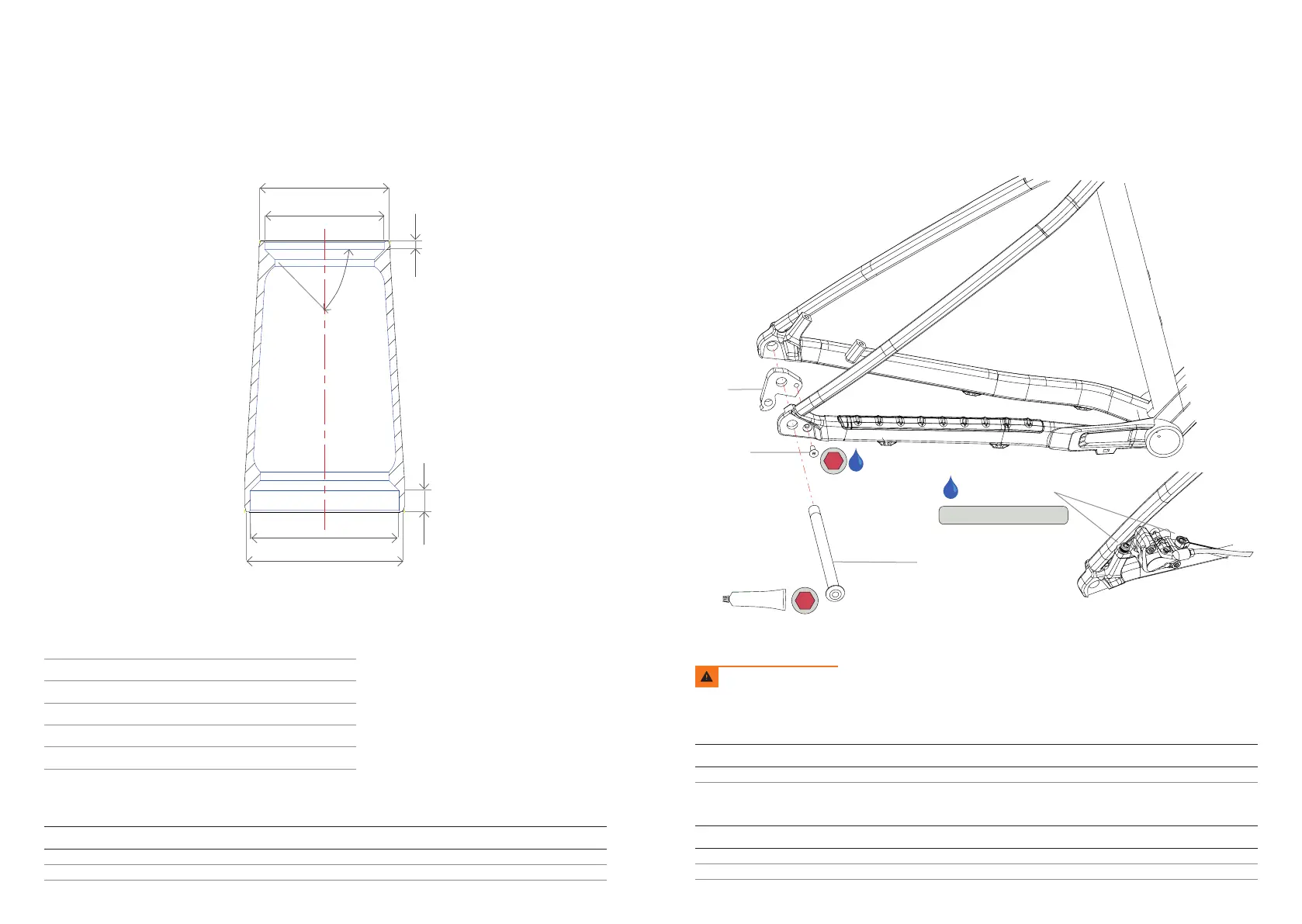

DIMENSIONES DEL TUBO DE DIRECCIÓN
EJE TRASERO / PATA DE CAMBIO
DIÁMETRO EXTERNO TUBO DIRECCIÓN OD46
RODAMIENTO SUPERIOR IS42/28.6
ÁNGULO RODAMIENTO SUPERIOR 45º
RODAMIENTO INFERIOR IS52/40
ÁNGULO RODAMIENTO INFERIOR 45º
CÓDIGO SHIS DE DIRECCIÓN
KIT DIRECCIÓN MTB INTEGRADA 1” 1/81” 1/2
ART Nº: X0230000 CANTIDAD
DIRECCIÓN MTB ACROS 1 1/8-1,5 INTEGR. 1
TAPÓN+ARAÑA ACROS 1 1/8 1
01 EJE TRASERO ORBEA 12x168 (1.5x12)
ART Nº: X0800000 CANTIDAD
EJE TRASERO ORBEA 12x168 (1.5x12) 1
02 KIT PATA DE CAMBIO STD X12
ART Nº: X0810000 CANTIDAD
2.1 TORNILLO M5x12 1
2.2 PATA CAMBIO MTB STD X12 1
Ø 46
Ø 42
3
7.5
45º
Ø 52.1
Ø 56
1
3
3 N.m
6
10 N.m
Par de apriete: 6N.m-8N.m
GREASE
1
2.2
2.1
Tornillos de jación
Realiza siempre el par de apriete
recomendado por Orbea.
