DROPPER OC234 | ORBEA MANUAL TÉCNICO OC | 35
ES

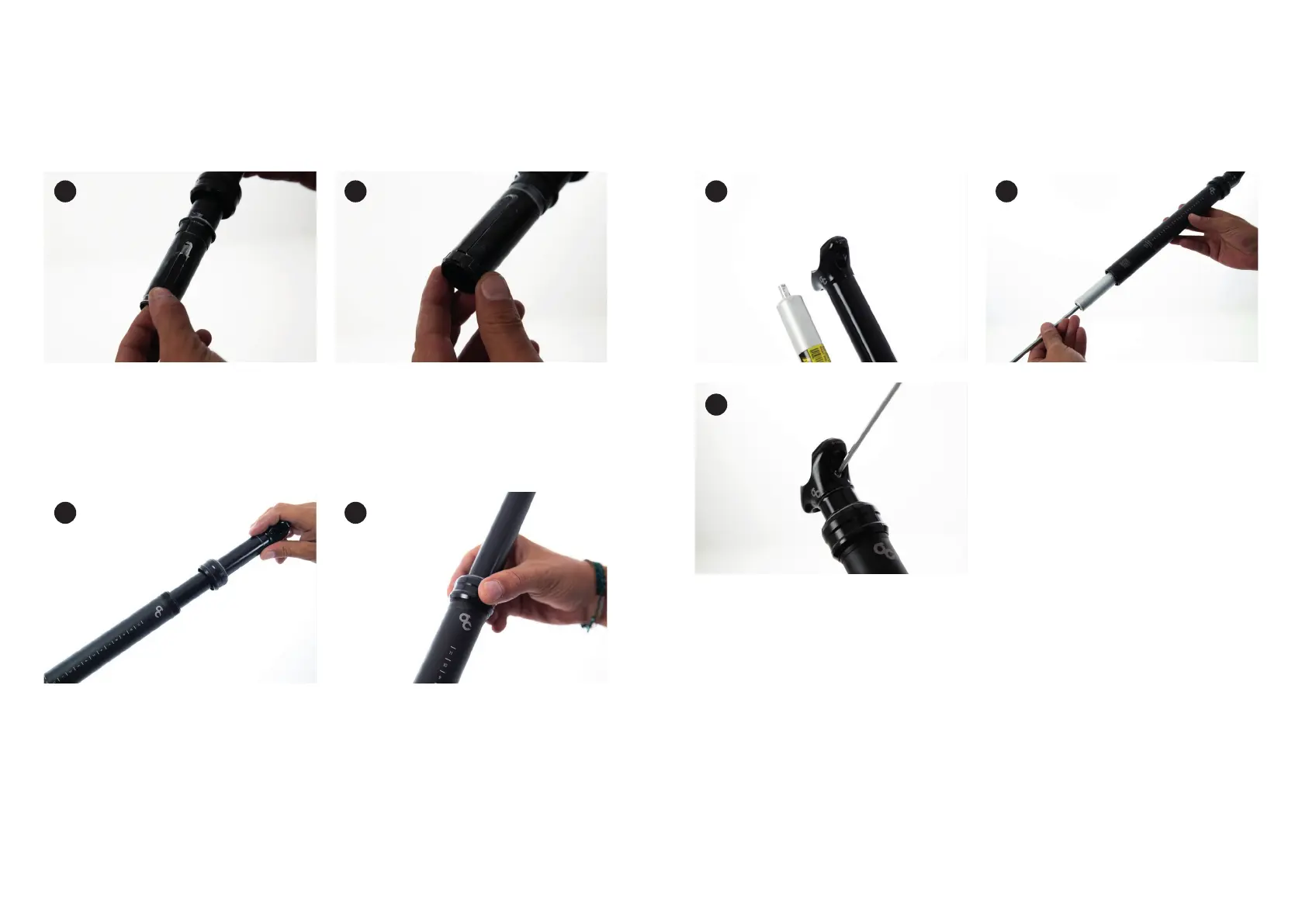

Desliza las guías en sus alojamientos asegurándote de que
quedan bien instaladas.
Desliza el tubo superior en el tubo inferior de la tija asegu-
rándote de que las guías del tubo superior se deslizan en
las muescas del tubo inferior.
La parte con el logo OC debe quedar alineada con la parte
alta de la cabeza de la tija (parte posterior).
Monta el casquillo inferior, asegurándote de que queda
bien instalado en las muescas de la base.
Enrosaca y aprieta a mano el retén.
Inserta completamente el cartucho hidráulico dentro de la
tija de manera que la muesca del tetón de la parte superior
del cartucho quede alineada con el prisionero de la cabeza
de la tija.
Con una llave Allen de 3mm, aprieta el prisionero de la
cabeza de la tija (3.5Nm). Tira ligeramente del vástago
del cartucho para asegurarte de que está correctamente
instalado.
