DROPPER OC236 | ORBEA MANUAL TÉCNICO OC | 37
ES
Instala los topes de goma en el vástago del cartucho.
Comprueba el funcionamiento de la tija. Instala la nuez, el sillín y la tija OC2 Dropper en la bicicleta.
El cartucho hidráulico, el tubo superior y el tubo inferior de
la tija OC2 Dropper son especícos para cada recorrido.
Asegúrate de pedir el kit de mantenimiento correcto para
tu tija. No mezcles componentes de diferentes longitudes.
REPUESTOS
MEDIDAS TIJAS TELESCÓPICAS 31,6mm
RECORRIDO (D) LONGITUD
L L1 L2 L3 L4 L5
50mm 288mm 108mm 180mm 150mm 138mm 170mm
75mm 313mm 133mm 180mm 175mm 163mm 170mm
10mm 363mm 148mm 215mm 200mm 188mm 195mm
125mm 413mm 183mm 230mm 225mm 213mm 220mm
150mm 463mm 208mm 255mm 250mm 238mm 245mm
170mm 503mm 228mm 275mm 270mm 258mm 265mm
MEDIDAS TIJAS TELESCÓPICAS 27,2mm
RECORRIDO (D) LONGITUD
L L1 L2 L3 L4 L5
80mm 404,5mm 140,5mm 264mm 255mm 179mm 255mm
L1
L2
D
L
8
9.2
10
9.1
9.3

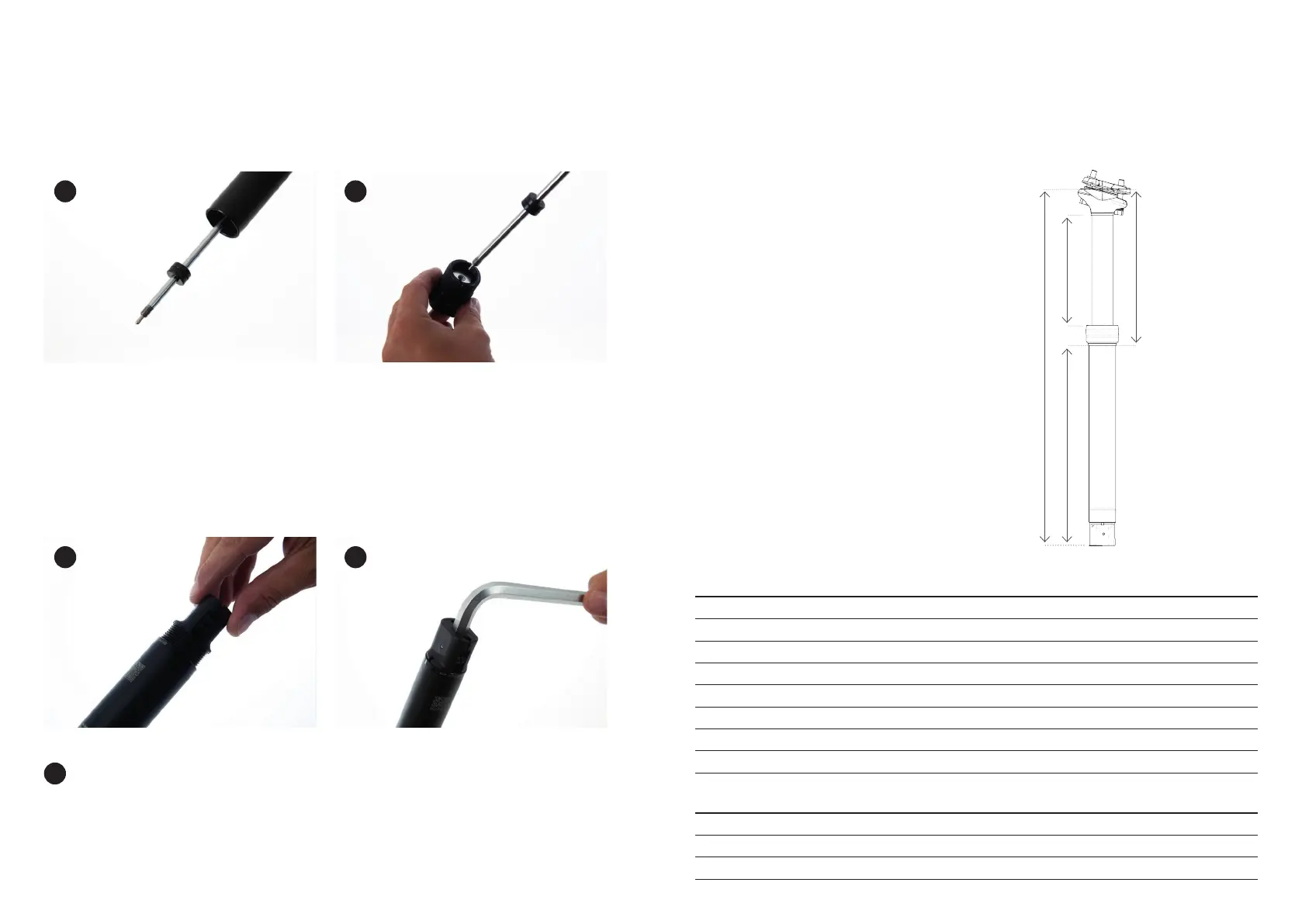

Desliza el tubo inferior hacia arriba y enrosca el conjunto
de accionamiento.
Para evitar dañar la rosca del vástago, primero enrosca
un par de vueltas en conjunto de accionamiento en el vás-
tago, luego desliza el tubo inferior hacia abajo y enrosca
el conjunto de accionamiento en la base del tubo inferior
de la tija.
Realiza el apriete nal con un llave Allen de 10mm (5Nm).
