ITA
VEGA
INTERRUTTORE CREPUSCOLARE
ISTRUZIONI D’ USO
DURANTE L’INSTALLAZIONE ED IL FUNZIONAMENTO DEL PRODOTTO E’
NECESSARIO RISPETTARE LE SEGUENTI INDICAZIONI:
Leggere attentamente le istruzioni riportate in questo manuale
Il prodotto deve essere installato da persona competente
Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori da
collegare o gia’ collegati allo strumento non siano in tensione
Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata
Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento
DESCRIZIONE
L’interruttore crepuscolare Vega permette il controllo di un impianto di
illuminazione in funzione della luminosita’ dell’ambiente.
Il prodotto confronta la luminosita’ dell’ ambiente con il livello preimpostato; se e’
inferiore il circuito si attiva, quando aumenta invece, il circuito si disattiva.
La chiusura e l’apertura del contatto in uscita avviene sempre con un ritardo di
circa di 60 sec. per evitare che si attivi o disattivi l’impianto di illuminazione a causa
di variazioni veloci della luminosità (nuvole, riflessi, fari d’automobili, etc...).
INSTALLAZIONE
ATTENZIONE: l’installazione e il montaggio degli apparecchi elettrici deve essere
realizzato da un installatore qualificato.
Prima di procedere all’installazione scollegare l’ alimentazione.
Il prodotto e’ interamente protetto contro le interferenze tramite un circuito di
sicurezza.
Alcuni campi magnetici possono alterare il suo funzionamento, pertanto non si
devono installare vicino a carichi induttivi (motori, trasformatori…).
MONTAGGIO E COLLEGAMENTO:
Fissaggio a parete o su un qualsiasi sostegno evitando pero’ l’ esposizione diretta
al sole. Non installarlo in luoghi dove la luce artificiale influisce direttamente sull’
interruttore crepuscolare ne’ dove si possono creare delle ombre o riflessi.
Aprire il prodotto svitando le due viti situate sulla base.
Inserire i due passacavi di gomma negli appositi fori.

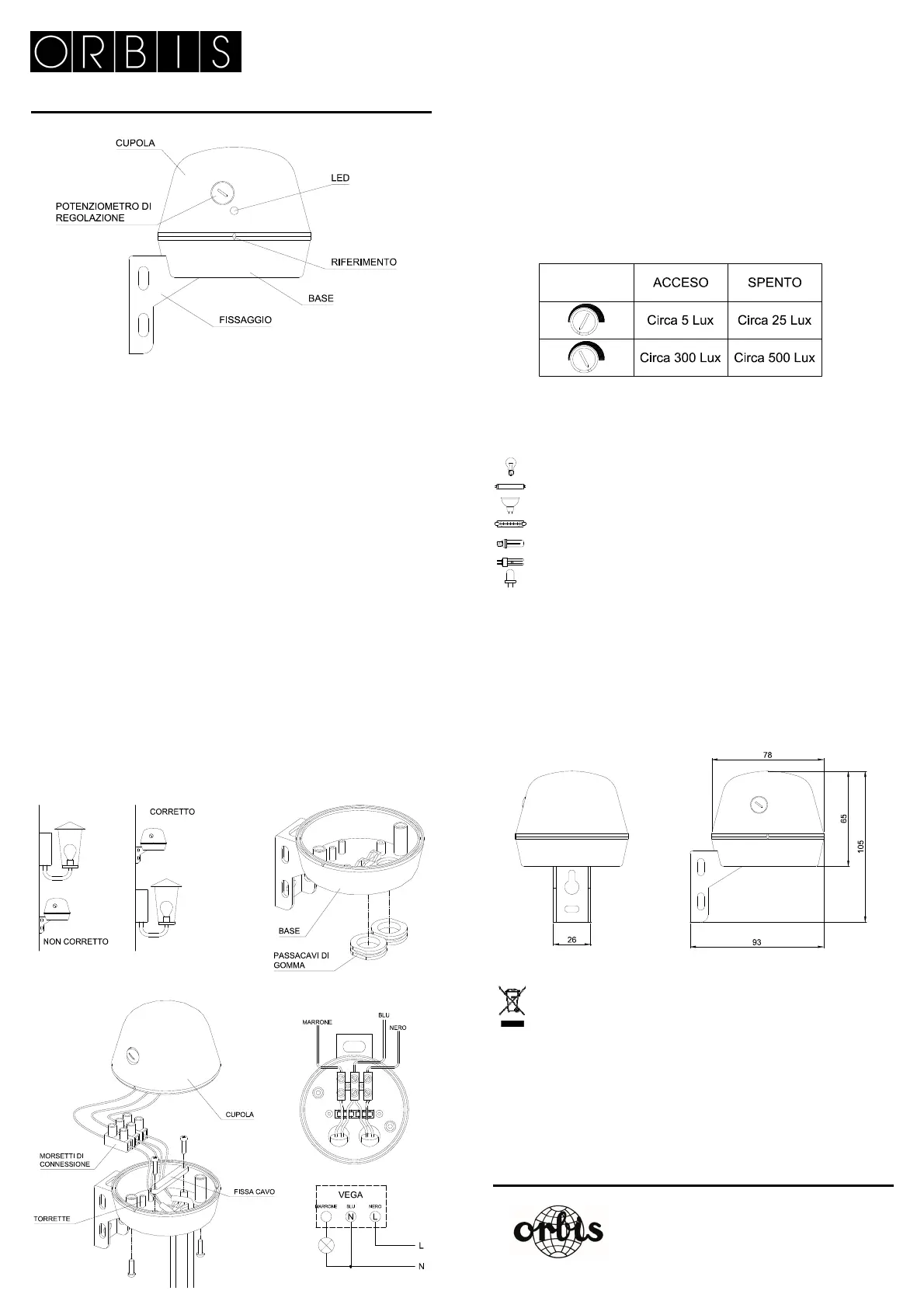

Inserire i cavi all’interno dei passacavi e collegarli come indicato in figura.
Inserire i morsetti di connessione nelle torrette e fissare i cavi mediante il fissa
cavo provvisto di due viti.
Chiudere l’apparecchio facendo coincidere le tacche di riferimento sulla cupola e
sulla base e chiudere avvitando le due viti.
REGOLAZIONE
La regolazione dell’ interruttore crepuscolare Vega si dovra’ realizzare quando la
luminosita’ dell’ ambiente e’ quella desiderata per l’accensione del circuito di
illuminazione.
Ruotare in senso antiorario il potenziometro di regolazione sino al minimo.
Si dovra’ poi continuare a ruotare lentamente in senso orario sino a che il led si
accende. Il circuito dopo circa 60 sec. chiudera’ il contatto e accendera’
l’illuminazione.
L’interruttore crepuscolare accende e spegne con un tempo di ritardo di circa 60
secondi.
La finalita’ di questo ritardo e’ quella di evitare che si attivi e disattivi il circuito a
causa di variazioni veloci di luminosita’ (nuvole, riflessi, fari d’automobili etc..)
CARATTERISTICHE TECNICHE
Alimentazione: 230 V 50 Hz
Potere di rottura: 10(3) A /250 V
Carico massimo consentito:
Lampada incandescenza 2000 W
Fluorescenti 100 VA
Alogene bassa tensione (12 V ~) 1000 VA
Alogene (230 V ~) 1000 W
Lampade basso consumo (CFL) 100 VA
Lampade basso consumo (Downlights) 100 VA
Lampade led 50 VA
Consumo proprio: 8 VA (1 W.circa)
Tipo di sensore solfuro di cadmio
Range di luminosita’ 5-300-lux logaritmico
Ritardo in accensione 60 secondi
Ritardo in spegnimento 60 secondi
Temperatura di funzionamento -30 °C a +50 °C
Grado di protezione IP54 secondo EN 60529
Classe di protezione II secondo EN 60335 in condizioni di
montaggio corrette
DIMENSIONI (mm)
INFORMATIVA SUL CORRETTO SMALTIMENTO DEL PRODOTTO. AI SENSI
DELL’ART. 26 DEL DECRETO LEGISLATIVO 14 MARZO 2014, N. 49 "ATTUAZIONE
DELLA DIRETTIVA 2012/19/UE SUI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED
ELETTRONICHE (RAEE)"
Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il
prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta
differenziata dei rifiuti elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l’apparecchiatura che si desidera smaltire
al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m
2
è inoltre possibile
consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni
inferiori a 25 cm.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio, al
trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta
l’apparecchiatura.
07/07.2018 A016.13.50527
ORBIS ITALIA S.p.A.
Via L. Da Vinci,9/B Cassina De Pecchi -MI-
Tel.- 02/95343454 Fax- 02/9520046
e-mail: info@orbisitalia.it
http://www.orbisitalia.it
