SLK
VEGA
SÚMRAKOVÝ SPÍNAČ
NÁVOD NA POUŽITIE
POUŽITIE
Súmrakový spínač je určený na automatické zapínanie osvetlenia ulíc, námestí,
vitrín obchodov, reklám atď. za súmraku a vypínanie tohto osvetlenia za svitania.
Spínač umiestňujeme na miesto so stálym prístupom prirodzeného denného
svetla, ktoré zmenami svojej intenzity bude vyvolávať zapínanie a vypínanie
osvetlenia. Doba zapnutia osvetlenia môže byť nastavená potenciometrom
umiestneným na povrchu spínača. Otočenie v smere „maximum “ - zapne skôr ,
otočenie v smere „minimum “ zapne neskôr. Spínač je vybavený obvodom
oneskorenia zapínania a vypínania osvetlenia, zabraňuje nežiaducemu spínaniu
pri náhlych zmenách intenzity osvetlenia.
MONTÁŽ
UPOZORNENIE: Pripojenie a montáž môže vykonať iba osoba s odpovedajúcou
elektrotechnickou kvalifikáciou v súlade s platnými predpismi a normami. Pred
zahájením inštalácie vypnite napájacie napätie obvodu do ktorého bude súmrakový
spínač pripojený! Prístroj obsahuje ochranu proti vonkajším rušivým vplyvom ale
napriek tomu pri obzvlášť silnom magnetickom poli môže byť prevádzka narušená.
Preto súmrakový spínač neumiestňujeme v blízkosti indukčných zariadení (motory,
transformátory, stýkače atď.).

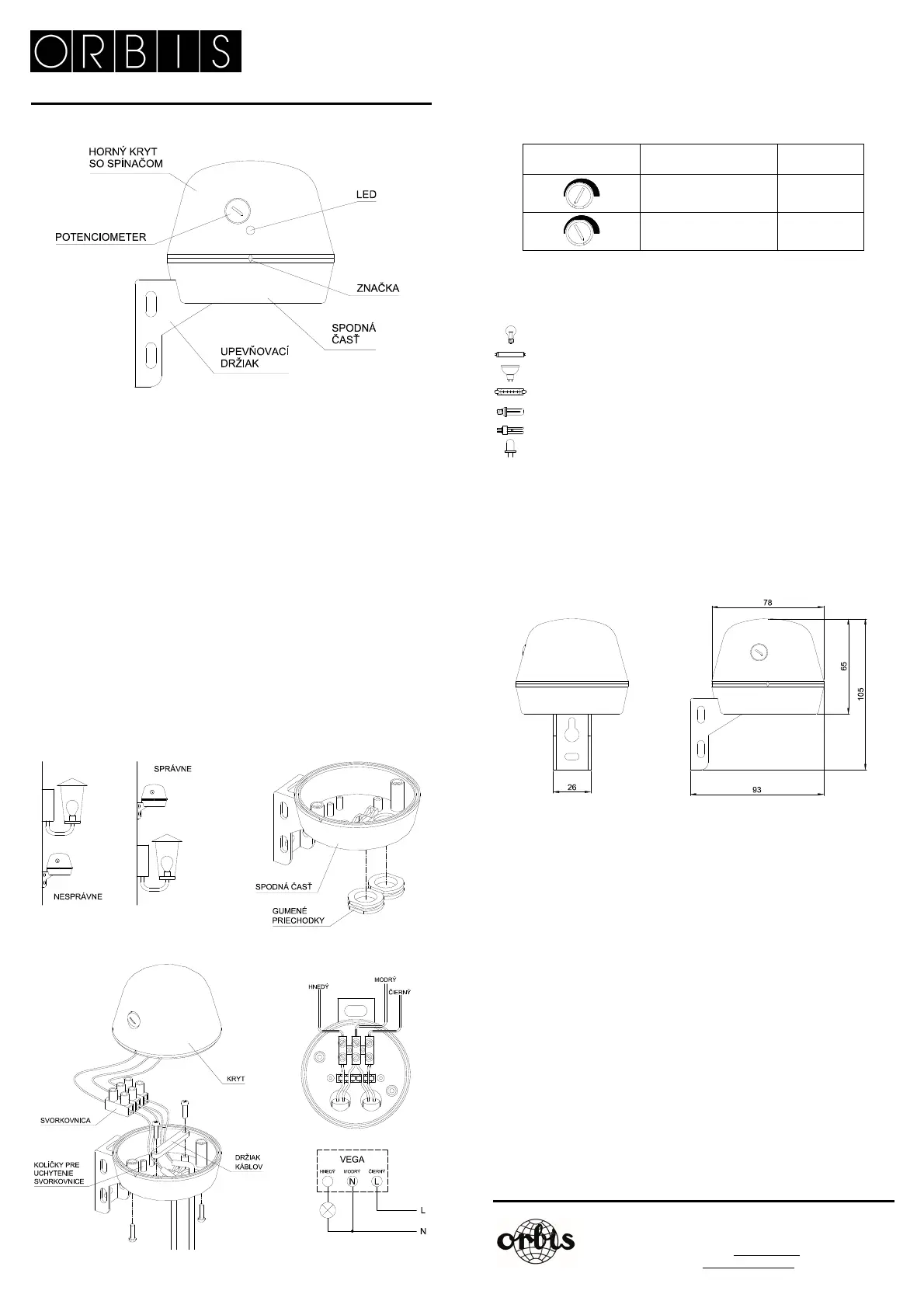

Odskrutkovaním dvoch skrutiek zo spodnej časti súmrakového spínača, uvoľnite
horný kryt so spínačom od spodného upevňovacieho držiaku.
Upevňovací držiak priskrutkujte (napájaním dole) na povrch dvomi skrutkami na
miesto neosvetľované spínaným (alebo iným) zdrojom svetla. Vypnite napájanie.
Vodiče preveďte cez priechodky a zapojte ich do svorkovnice podľa schémy
zapojenia. Svorkovnicu zasuňte do držiakov na upevňovacom držiaku a vodi
če
zaistite. Horný kryt so spínačom nasaďte na upevňovací držiak tak, aby značky boli
pri sebe. Dve skrutky zo spodnej časti spínača zaskrutkujte. Zapnite napájanie.
NASTAVENIE
Od výroby je spínanie spínača nastavené na intenzitu osvetlenia cca. 7 Lux. Ak sa
nastavenie z výroby nezhoduje s Vašimi požiadavkami môžete ho zmeniť.
Pri žiadanej intenzite osvetlenia pre zopnutie spínača pomalý a jemne otáčajte
potenciometrom od „minima“ k „maximu“ kým sa nerozsvieti LED, vtedy ste
dosiahli nastavenie spínania súmrakového spínača pre žiadanú intenzitu
osvetlenia. O šesťdesiat sekúnd od rozsvietenia LED sa zopne osvetlenie. LED
signalizuje zopnutie súmrakového spínača bez oneskorenia.
ZAPNUTIE VYPNUTIE
cca. 5 LUX cca. 25 LUX
cca. 300 LUX cca. 500 LUX
TECHNICKÉ ÚDAJE
Napájanie 230 V~ 50 Hz
Prúdové zaťaženie 10 (3) A / 250 V~
Maximálne povolené zaťaženie
Žiarovky 2000 W
Nekompenzované žiarivky 100 VA
Kompenzované žiarivky 1000 VA
Nízkonapäťové halogénové lampy 1000 W
Halogénové lampy (230 V~) 100 VA
Energeticky úsporné žiarovky 100 VA
LED lampa 50 VA
Príkon 8 VA
Nastavenie intenzity svetla 5 - 300 Lux logaritmický
Oneskorenie zapnutia 60 s
Oneskorenie vypnutia 60 s
Pracovná teplota -30 ÷ 50 °C
Stupeň krytia IP54 (EN 60529)
Trieda krytia II (EN 60335)
ROZMERY
07/07.2018 A016.13.50527
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
