CZE
VEGA
SOUMRAKOVÝ SPÍNAČ
NÁVOD NA POUŽITÍ
POUŽITÍ
Soumrakový spínač je určen na automatické zapínání osvětlení ulic, náměstí, vitrín
obchodů, reklam atd. za soumraku a vypínání tohoto osvětlení za svítání.Spínač
umísťujeme na místo so stálým přístupem přirozeného denního světla, které
změnami svojí intenzity bude vyvolávat zapínání a vypínání osvětlení. Doba
zapnutí osvětlení může být nastavená potenciometrem umístěným na povrchu
spínače. Otočení ve směru „maximum “ - zapne dřív , otočení ve směru „minimum “
zapne později. Spínač je vybaven obvodem zpoždění zapínání a vypínání
osvětlení, zabraňuje nežádoucímu spínání při náhlých změnách intenzity osvětlení.
MONTÁŽ
Připojení a montáž může provést pouze osoba s patřičnou elektrotechnickou
kvalifikací v souladu s platnými předpisy a normami. Před zahájením instalace
vypněte napájecí napětí obvodu do kterého bude soumrakový spínač připojený!
Přístroj obsahuje ochranu proti vnějším rušivým vlivům ale přesto při obzvlášť
silném magnetickém poli může být provoz narušen. Proto soumrakový spínač
neumísťujeme v blízkosti indukčních zařízení ( motory, transformátory, stykače
atd.).

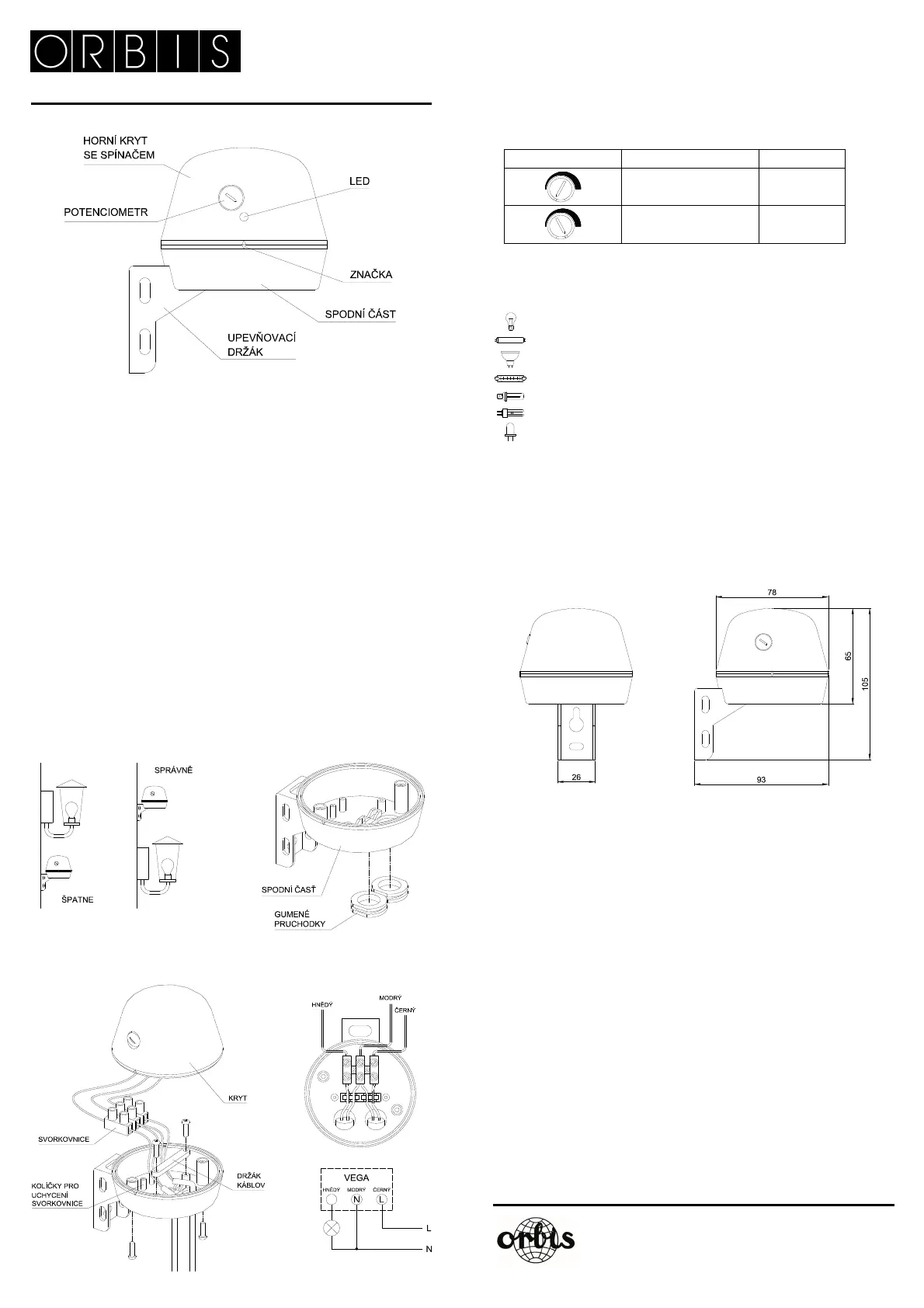

1. Odšroubováním dvou šroubků ze spodní části soumrakového spínače, uvolníte
horní kryt se spínačem od spodního upevňovacího držáku.
2. Upevňovací držák přišroubovat (napájením dolů) na povrch dvěma šroubky na
místo neosvětlované spínaným (nebo jiným) zdrojem světla.
3. Vypnout napájení.
4. Vodiče provést přes průchodky a zapojit je do svorkovnice podle schématu
zapojení. Svorkovnici zasunout do držáků na upevňovacím držáku a vodiče
zajistit.
5. Horní kryt se spínačem nasadit na upevňovací držák tak, aby značky byly u
sebe. Dva šroubky ze spodní
části spínače zašroubovat.
6. Zapnout napájení.
NASTAVENÍ
Z výroby je spínání spínače nastavené na intenzitu osvětlení cca. 7 Lux.
Neshoduje-li se nastavení z výroby s Vašimi požadavky, můžete ho změnit .
Při požadované intenzitě osvětlení pro zapnutí spínače, pomalu a jemně otáčejte
potenciometrem od „minima“ k „maximu“ až se rozsvítí LED, nyní jste dosáhli
nastavení spínání soumrakového spínače pro požadovanou intenzitu osvětlení. Za
šedesát vteřin od rozsvícení LED se zapne osvětlení. LED signalizuje zapnutí
soumrakového spínače bez zpoždění.
ZAPNUTÍ VYPNUTÍ
cca. 5 LUX cca. 25 LUX
cca. 300 LUX cca. 500 LUX
TECHNICKÉ ÚDAJE
Napájení 230 V~ 50 Hz
Proudové zatížení 10 (3) A / 250 V~
Maximální povolené zatížení
Žárovky 2000 W
Zářivky 100 VA
Nízkonapěťové halogenové žárovky (12V) 1000 VA
Halogenové žárovky (230V) 1000 W
Úsporné žárovky (CFL) 100 VA
Úsporné žárovky (Downlights) 100 VA
LED lampa 50 VA
Příkon 8 VA
Nastavení intenzity světla 5 - 300 Lux. Logaritmický
Zpoždění zapnutí 60 s
Zpoždění vypnutí 60 s
Pracovní teplota -30 ÷ 50 °C
Stupeň krytí IP54 (EN 60529)
Třída krytí II (EN 60335)
ROZMĚRY
07/07.2018 A016.13.50527
ORBIS TECNOLOGÍA ELÉCTRICA, S.A.
Lérida, 61 E–28020 MADRID
Teléfono:+ 34 91 5672277; Fax:+34 91 5714006
E-mail: info@orbis.es
http://www.orbis.es
