20
21
1. Choisissez un emplacement.
Lorsque vous choisissez l’emplacement de votre minuterie,
tenez compte des éléments suivants :
Choisissez un endroit près d’une source d’alimentation
électrique (si vous reliez le système par câble) ou
d’une prise électrique (uniquement pour les minuteries
vendues au détail aux États-Unis).
Assurez-vous que la température de fonctionnement ne
se situe pas sous 0 degré Celsius ou au-dessus de 70
degrés Celsius.
Placez si possible votre minuterie à l’écart des rayons
directs du soleil.
Laissez au moins 23 cm d’espace à gauche du boîtier
de la minuterie pour pouvoir ouvrir la porte après
l’installation.
Installez la minuterie dans un endroit où vous pourrez
facilement avoir accès aux fils à arroseur (provenant
des vannes). Si la minuterie est installée à l’extérieur,
fermez la porte du boîtier pour protéger la minuterie des
intempéries. Pour verrouiller : insérez la clé et tournez-
la dans le sens des aiguilles d’une montre jusqu’à la
position de verrouillage.
Remarque : Les minuteries pour arroseur sont homologuées
UL-50 et ETL
®
pour la résistance aux intempéries, mais elles ne
devraient pas être installées dans un endroit continuellement
en contact avec de l’eau, car elles risqueraient de subir des
dommages.

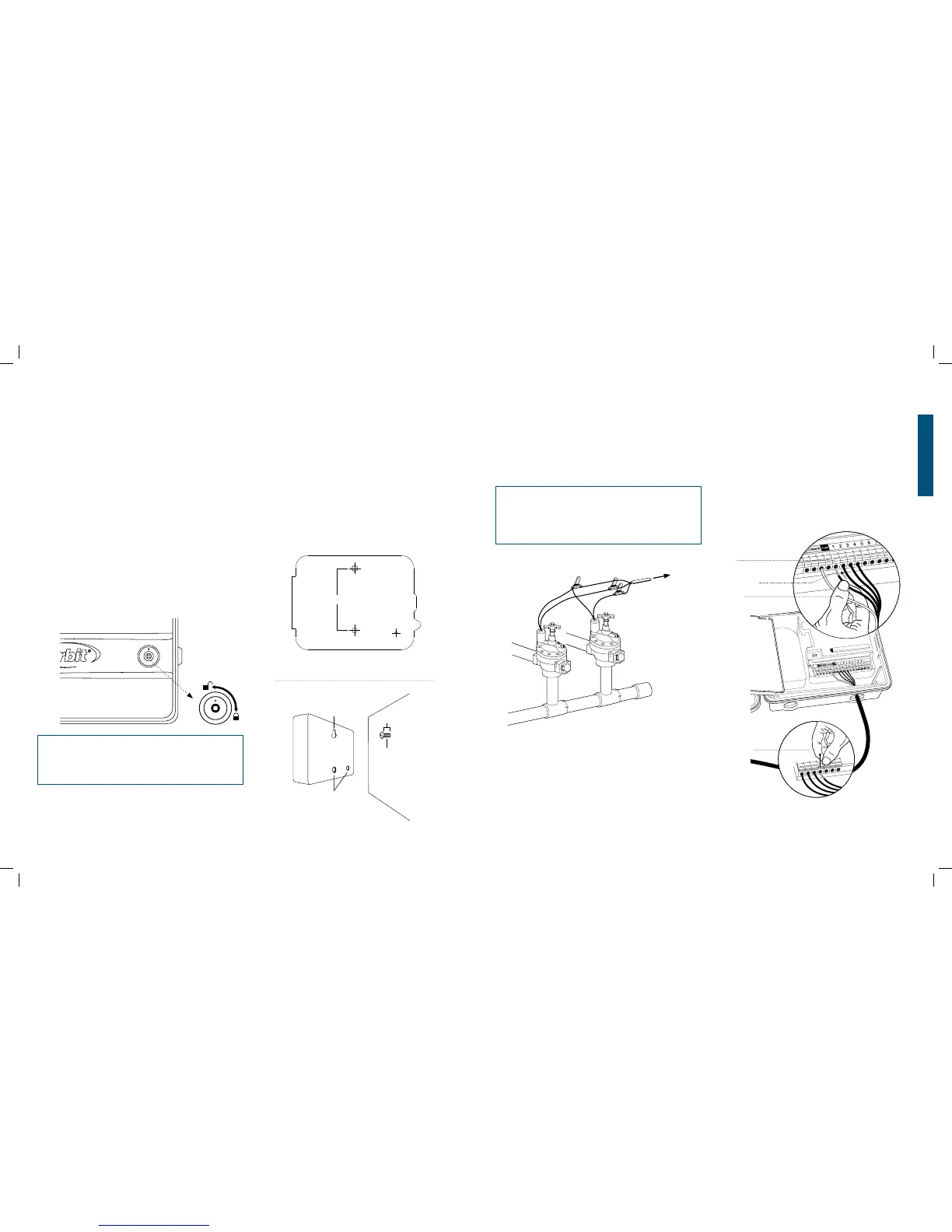

2. Installez la minuterie.
À l’aide du gabarit d’installation (inclus), marquez
l’emplacement des vis de montage sur le mur.
Consultez la figure 1.
Vissez la vis de calibre 8 (incluse) dans le mur à
l’emplacement du trou supérieur du gabarit. Laissez la
tête de la vis dépasser de 3 mm du mur. Au besoin, pour
que la vis soit solidement en place, utilisez des ancrages
à expansion (inclus) dans du plâtre ou de la maçonnerie.
Glissez la minuterie sur la vis qui dépasse (dans
l’encoche en forme de trou de serrure au dos de la
minuterie). Consultez la figure 2.
Vissez une vis de calibre 8 dans un des deux trous déjà
perforés situés dans la partie inférieure du dos du
boîtier. Consultez la figure 2.
3. Raccordez les fils de la vanne à la minuterie.
Dénudez 12 mm (1/2 po) à l’extrémité de chaque fil de la
minuterie et des vannes.
Raccordez un fil de chaque vanne (peu importe lequel) à
un seul fil à arroseur neutre (généralement blanc).
Raccordez un fil à arroseur de couleur à chacun des fils
de vanne restants.
Consultez la figure 3.
Remarque : Si la distance entre la minuterie pour arroseur
et les vannes est inférieure à 210 m (700 pi), utilisez du fil à
arroseur Orbit
®
ou du fil à thermostat à gaine de plastique
de calibre 20 AWG pour brancher la minuterie pour arroseur
sur les vannes. Si la distance est supérieure à 210 m (700 pi),
utilisez du fil de calibre 16 AWG.
Important : Raccordez tous les fils à l’aide de serre-fils, de
brasure (soudure) ou de ruban de vinyle. Dans un environnement
humide comme un boîtier de vannes, nous vous recommandons
d’utiliser des chapeaux graissés Orbit pour prévenir la corrosion
de la connexion et la protéger des infiltrations d’eau.
Câblage des électrovannes
Dénudez 12 mm (1/2 po) à l’extrémité de chaque fil. Chaque
vanne est munie de deux fils. Vous devez utiliser un des fils
(peu importe lequel) comme conducteur neutre. L’autre fil
de vanne doit être raccordé au fil de la zone qui contrôlera
Figure 2 : Accrochez la minuterie au mur en insérant la
vis dans l’encoche en forme de trou de serrure.
Figure 1 : Servez-vous du gabarit d’installation (inclus).
Zone 1
Tirez l’onglet
vers le haut
pour libérer
le fil
Dénudez le fil
Enfoncez
Ne raccordez qu’une seule
vanne à chacune des
bornes (zone).
Figure 4
Vers la
minuterie
Capuchon de
connexion
Solénoïde
Fil neutre
Vanne
Figure 3 :
Câblage des électrovannes
cette vanne. Les fils neutres de toutes les vannes peuvent
être raccordés ensemble à un seul fil neutre branché à la
minuterie. Pour éviter les risques électriques, raccordez une
seule vanne à chaque zone. Consultez la figure 4.
Important : Vous pouvez enterrer le fil. Pour une protection
supplémentaire, vous pouvez toutefois l’insérer dans un tuyau en
PVC avant de l’enterrer. Évitez d’enterrer le fil là où il pourrait
éventuellement être endommagé par un creusage.
Votre minuterie est munie de simples bornes serre-fils pour
faciliter le raccordement. Raccordez le fil neutre à la borne com-
mune. Raccordez les fils restants aux bornes correspondantes.
MOUNTING TEMPLATE
GABARIT D`INSTALLATION
GUIA DE COLGAR
4.17”
(106 mm)
p 801 295 9820
f 801 951 5815
www.fl uid-studio.net
1065 South 500 We st
Bountiful, Utah 84010
proof no: 3
date: 10.05.07
des: SM spck: SM
job no: 07WTM005259
client: Orbit
sku: 57880
upc: ? ????? ????? ?
le name: 07WTM005259
57880-04 rA.indd
software: Illustrator CS2
colors
additional instructions:
·
·
crop color
non printing
PMS
????
PMS
????
color
non printing
PMS
????
Registration
K
Printers are responsible for
meeting print production
requirements. Any changes
must be approved by the
client and Fluid Studio.
printed piece must meet
designated specifi cations
on this form.
dimensions:
at : w: 9" h: 7"
nished: w 9" d: 0" h 7"
© 2007 Fluid Studio. T his
work is the property of Fluid
Studio, and cannot be used,
reproduced or distributed
in any way without their
express permission.
FRANÇAIS
