Oreck XL XL2100HH

19
ESPAÑOL

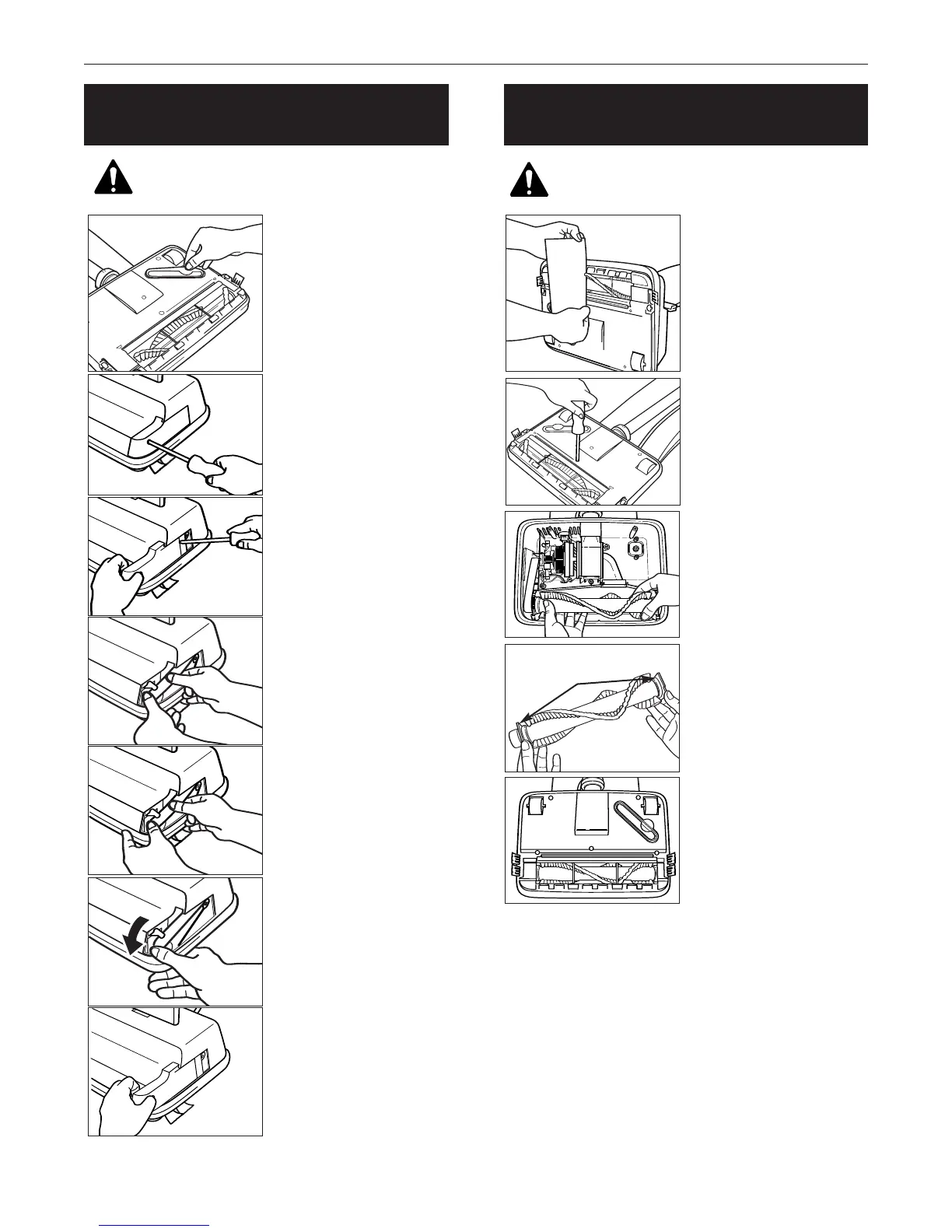

Cómo reemplazar una
correa desgastada
A
DVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.
Para ajustar o reemplazar
el cepillo
Para determinar si el
cepillo está desgastado,
coloque un borde recto
firme a través de la
abertura de la boquilla. Si
las cerdas del cepillo no
se extienden más allá de
la placa base, debe de
ajustar el cepillo.
Quite la placa base
retirando 5 tornillos. Luego
quite la correa y el rodillo
del cepillo del bastidor.
Gire ambos ensamblajes
de cojinetes en los
extremos del rodillo del
cepillo hasta que
aparezca “OLD” y
reemplácelo en los canales
de ensamblaje del
bastidor.
NOTA: El â oeOLDâ
marcado configuración del
conjunto de cojinetes
tiene una cara lisa. El un â
oeNEWâ marcado tiene
una muesca. Cuando se
den vuelta los cojinetes,
asegurarse que los dos
ajustes del conjunto de
cojinetes sean iguales y
estén hacia ar
riba al
reponer el rodillo de
cepillo.
Monte nuevamente la
correa y la placa base y
verifique la altura de las
cer
das por ar
riba de la
placa base en cada
extremo del cepillo.
Si ya se ha hecho el ajuste
previo y la altura de las
cerdas no se extiende más
allá de la placa base,
deberá ordenar un nuevo
ensamblaje de cepillo.
IMPORTANTE: A menos
que el cepillo esté
gastado como se
indica más arriba,
ambos apoyos deben
encontrarse en la
posición ‘NUEVO’
(‘NEW’). Al hacer la
rotación, ambos
apoyos deben encon-
trarse en la osición
‘VIEJO’ (‘OLD’). Si las
posiciones no
coinciden, su máquina
sufrirá daños.
Gire y haga corresponder
los ensamblajes de los
cojinetes.
A
DVERTENCIA: Desconecte el cordón de
la toma eléctrica antes de dar servicio.
Retire la correa de
r
eemplazo del canal de
almacenamiento.
Retire la puerta retirando
el tornillo de sujeción
localizado por un lado de
la cabeza motriz.
Deslice la puerta hacia
adelante haciendo
palanca con un de stornil
-
lador o una moneda.
Retire la correa de la
polea del rodillo del
cepillo y el eje de
impulsión del motor.
Haga pasar la nueva
correa sobre el eje de
accionamiento del motor.
Coloque el extremo
opuesto de la correa
sobre la polea del rodillo
del cepillo.
Haga girar el r
odillo del
cepillo tres (3) revolu-
ciones completas, para
asegurar que ninguna
parte de la correa
sobresalga del extremo
del eje de accionamiento
del motor.
Regr
ese a su lugar la
puerta deslizándola sobre
la ranura en la par
te
interior del bastidor.
Regrese a su lugar el
tornillo de sujeción.
