MOTOSIERRA OREGON®
MODELO CS1500-091
MANTENIMIENTO Y LIMPIEZA
REEMPLAZO DE UNA CADENA DE
SIERRA Y UNA PIEDRA DE AFILAR
DESGASTADAS
PRECAUCIÓN: REEMPLACE LA CADENA
DE SIERRA POWERSHARP® Y LA PIEDRA DE
AFILAR AL MISMO TIEMPO. SI NO LO HACE,
PUEDE DISMINUIR EL RENDIMIENTO O SE
PUEDE DAÑAR LA CADENA Y/O LA PIEDRA
DE AFILAR.
PRECAUCIÓN: EL SISTEMA DE AFILADO
INTEGRADO DE POWERSHARP® ES PARA
USARLO EXCLUSIVAMENTE CON LA
CADENA POWERSHARP®. QUITE LA PIEDRA
DE AFILAR CUANDO UTILICE OTRA CADENA
DE SIERRA QUE NO SEA POWERSHARP®. SI
NO LO HACE, PUEDE DAÑAR LA CADENA, EL
SISTEMA DE AFILADO Y/O LA MOTOSIERRA.
La cadena de la sierra tiene que ser
reemplazada cuando se rompan sus dientes,
cuando se agriete o se estire hasta el punto
de que no se pueda mantener a una tensión
adecuada o cuando no se pueda afilar.
Utilice guantes.
• Desenchufe la motosierra.
• Afloje la perilla de la cubierta lateral, pero no
quite la cubierta lateral.
• Afloje el anillo tensor de la cadena (gírelo
hacia la izquierda) tanto como sea posible.
• Afloje la perilla de la cubierta lateral y quite la
cubierta lateral.
• Extraiga la cadena.
• Quite los dos tornillos que sostienen la piedra
de afilar (Fig. ).
• Quite la piedra.
• Asegúrese de que la palanca PowerSharp® y el
área circundante estén libres de suciedad.
• Coloque la nueva piedra en la palanca y
vuelva a colocar los tornillos.
• Pase la cadena de la sierra sobre la rueda
dentada de accionamiento de manera que los
bordes de corte de los dientes a lo largo de la
parte superior de la barra queden opuestos al
cabezal de potencia (Fig. ).
• Introduzca la cadena en la ranura de la barra y
deslice la barra en sentido opuesto del motor
para tensar la cadena (Fig. ).

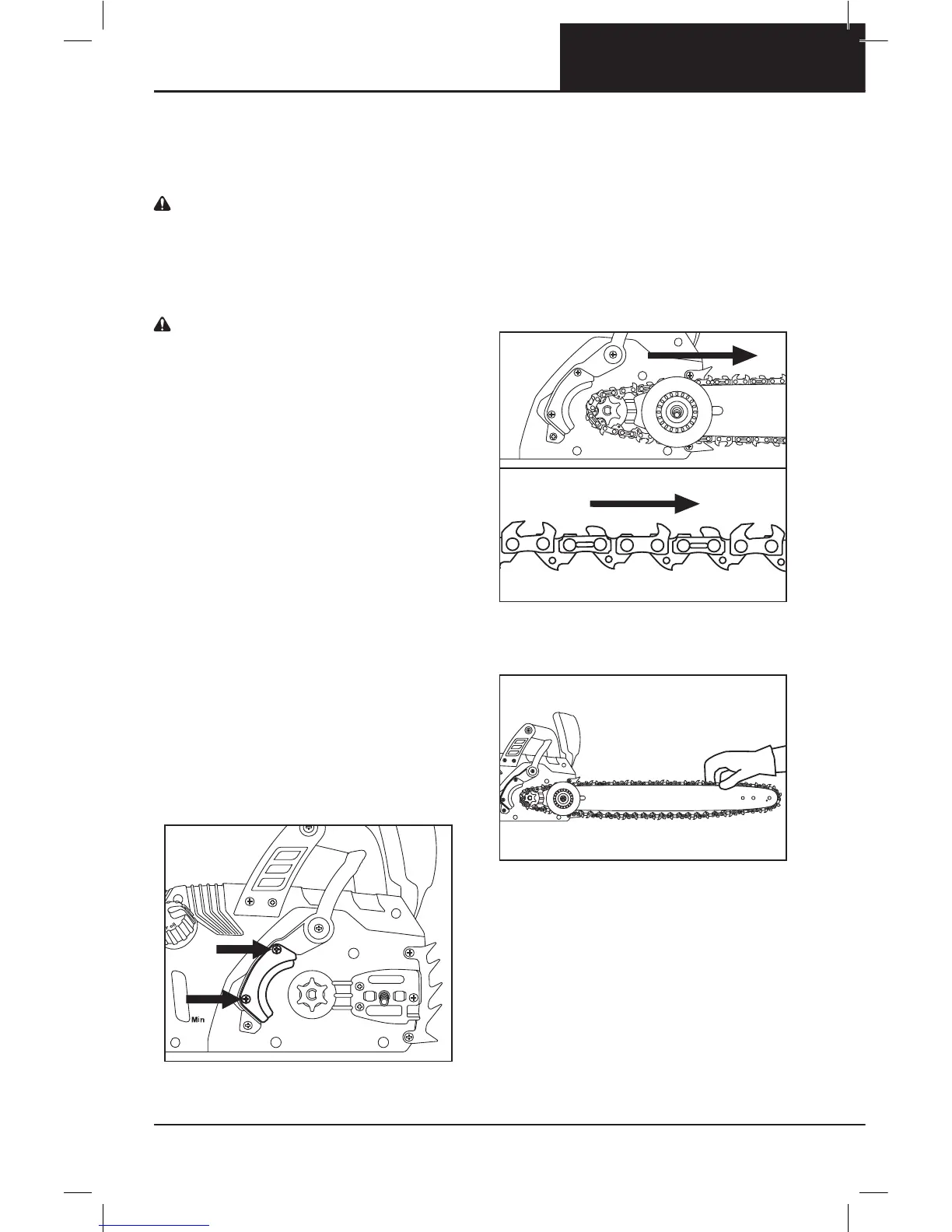

FIG. 33
