53
ENTRETIEN ET NETTOYAGE
AF 0513 F/N 547361
OREGON® CORDLESS TOOL SYSTEM
MODÈLE DE TRONÇONNEUSE CS250
REMPLACEMENT DU GUIDE
ET DE LA CHAÎNE
MISE EN GARDE : SEULE LA
CHAÎNE DE LA TRONÇONNEUSE
POWERSHARP® PEUT ÊTRE AFFÛTÉE
GRÂCE AU LEVIER POWERSHARP® DE
LA TRONÇONNEUSE.
AVERTISSEMENT : ENLEVEZ
LA PIERRE À AIGUISER LORSQUE
VOUS UTILISEZ UNE CHAÎNE DE
TRONÇONNEUSE AUTRE QUE
POWERSHARP®. SI VOUS NE LE
FAITES PAS, CELA PEUT ABÎMER LA
CHAÎNE DE LA TRONÇONNEUSE, LE
SYSTÈME D’AFFÛTAGE ET/OU LA
TRONÇONNEUSE.

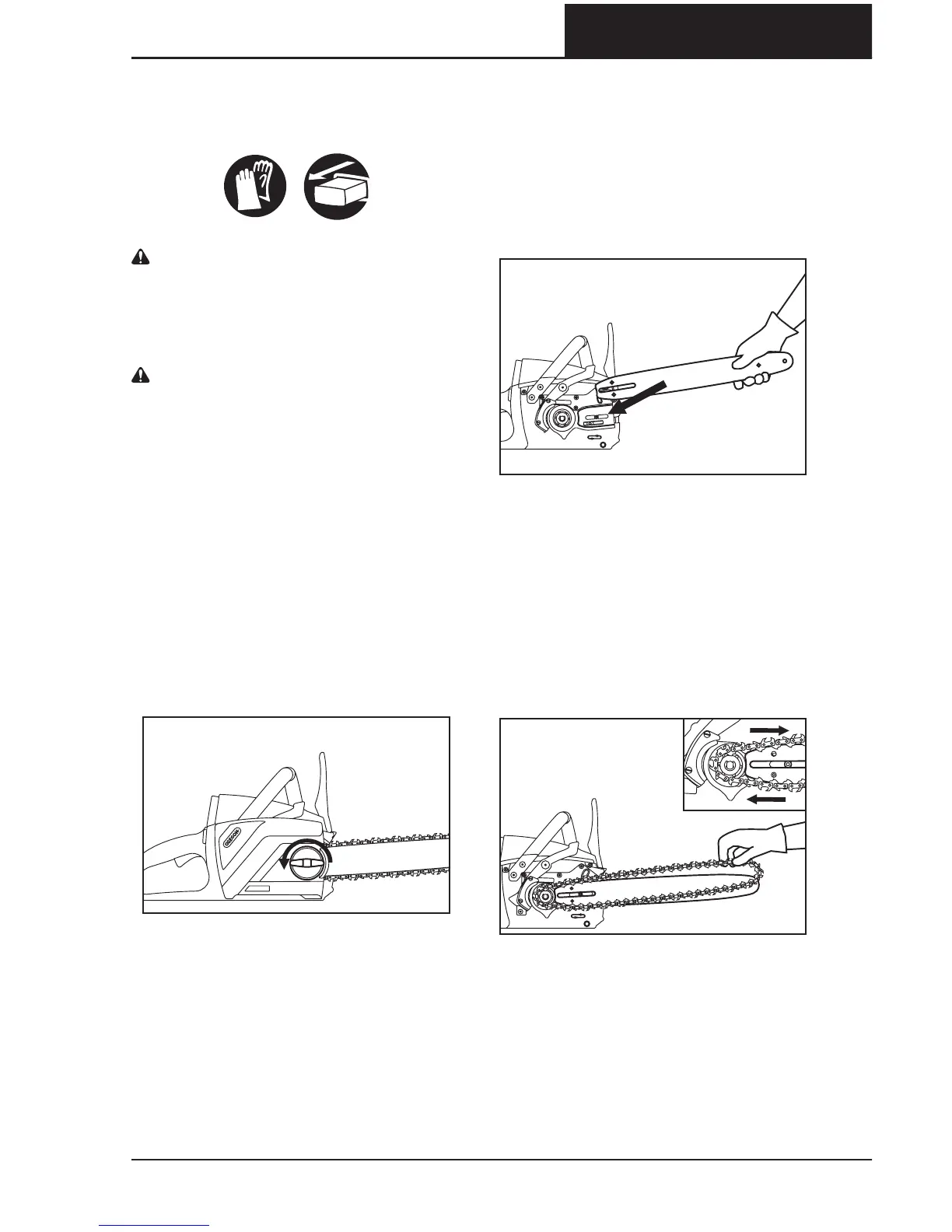

Portez des gants. Éteignez la tronçonneuse
et laissez-la refroidir. Enlevez la batterie,
dévissez le bouton de verrouillage du
panneau latéral (Fig. ) et retirez le
panneau latéral. Assurez-vous que la plaque
du coussinet, le pignon et la vis de serrage
ne sont pas obstrués par des débris.
Remarque : C’est le moment opportun
pour vérifier que le pignon d’entraînement
et la vis de serrage n’ont pas subi d’usure
ou de dommage excessif.
Installez le nouveau guide et la nouvelle
chaîne comme suit :
• Enlevez la pierre à aiguiser lorsque
vous remplacez par une chaîne de
tronçonneuse autre que PowerSharp®.
• Ajustez la goupille de réglage le plus en
arrière possible sur la chaîne. Placez le
guide-chaîne sur le support de montage
en faisant glisser l’encoche du guide sur
le collet d’alignement (Fig. ), tout en
veillant à ce que la goupille de réglage
du guide soit insérée dans le trou
inférieur de la queue du guide.
• Enroulez la nouvelle chaîne sur le
pignon d’entraînement, en plaçant les
bords tranchants des dents le long du
bord supérieur du guide-chaîne.
• Rentrez la chaîne dans la rainure du
guide et faites glisser le guide loin du
moteur afin d’enlever du mou de la
chaîne (Fig. ). Réglez la position du
guide en ajustant la goupille jusqu’à ce
qu’elle engage le trou dans le guide.
FIG. 25
FIG. 26
FIG. 27
