8
－
3 接 続
■ 電源容量
アクチュエータ型番 入力電源電圧
電源電流容量
電磁ブレーキ付 電磁ブレーキ無
ELS2
、
ELF2
、
ELC2
DC24 V ± 10%
1.0 A
EZS3
1.7 A 1.6 A
ELS4
、
ELF4
、
ELX4
、
ELC4
、
EZS4
1.7 A 1.6 A
ELS6
、
ELF6
、
ELX6
、
ELC6
、
EZS6
4.0 A 3.7 A

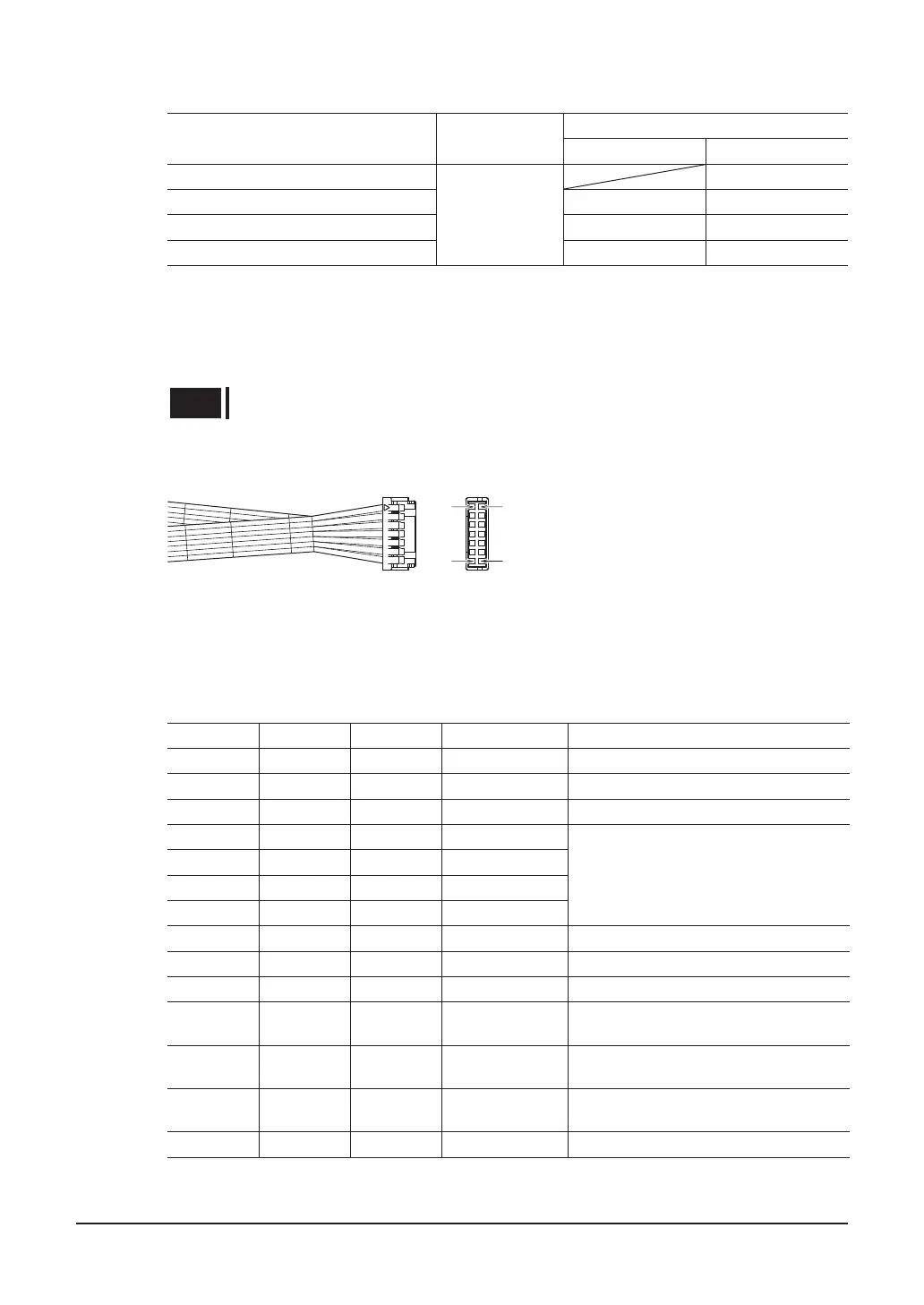

3.2 入出力信号の接続
添付の I/O ケーブル （AWG28 ： 2 m） またはシールド付 I/O ケーブル （AWG26） を使用して、 入
出力信号をドライバ底面にある I/O コネクタに接続します。
ᛵ
茶色のリード線が正面パネル側を向くようにコネクタを挿してください。
■ I/O ケーブルのコネクタ配列
B1
B7
A1
A7
I/O ケーブルのコネクタ
•
ハウジング ： DF11-14DS-2C （ヒロセ電機株式会社）
•
コンタクト ： DF11-2428SC （F） （ヒロセ電機株式会社）
出荷時、I/O には次の信号が割り付けられています。 データ編集ソフトウェア
EZED3
やオプション （別
売） のプログラミングコンソール
MPC10
を使用すると、 割り付ける信号を変更できます。
ピン番号 端子名 線色 信号名 内容
A1 COM1 茶 COM1 入力信号用コモン
A2 IN1 赤 HOME 原点復帰運転を開始します。
A3 IN2 橙 FREE テーブルの保持力がなくなります。
A4 −黄+ FP-5V
パルス信号を入力します。
A5 −緑− FP
A6 −青+ RP-5V
A7 −紫− RP
B1 COM2 茶 COM2 出力信号用コモン
B2 IN3 赤 RETURN リターン運転を開始します。
B3 IN4 橙 SET-P 電気原点を設定します。
B4 OUT1 黄 S_MOVE
ドライバがアクチュエータに対して動作指
令中に出力します。
B5 OUT2 緑 S_MTEMP
モーター温度が設定したモーターワーニン
グ温度を超えたら出力します。
B6 OUT3 青 S_DTEMP
ドライバ温度が設定したドライバワーニン
グ温度を超えたら出力します。
B7 OUT4 紫 ALM アラーム発生時に出力します。
