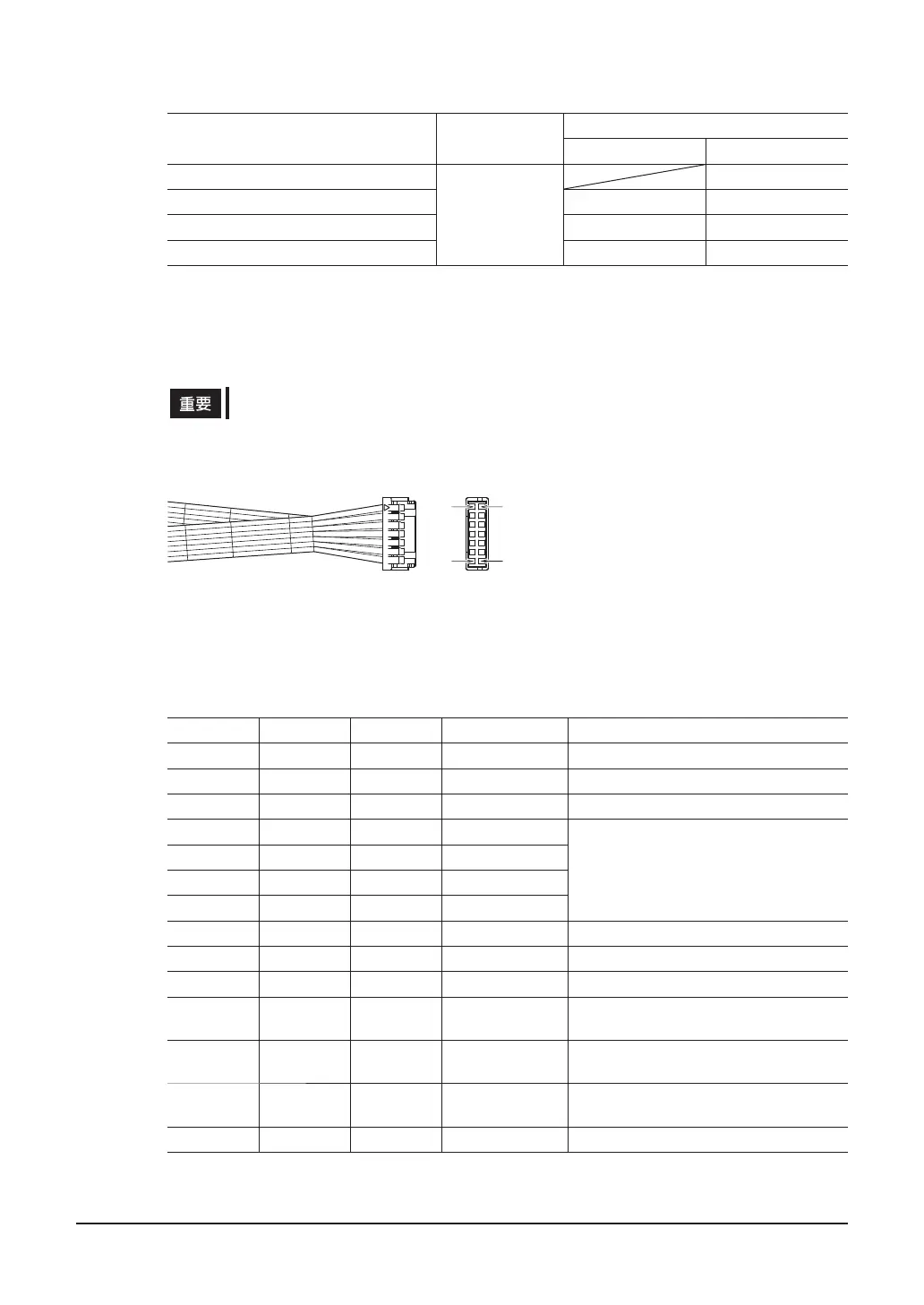

28
－
3 連 接
■
電源容量
模組產品型號 輸入電源電壓
電源電流容量
附電磁剎車 無電磁剎車
ELS2
、
ELF2
、
ELC2
DC24 V±10%
1.0 A
EZS3
1.7 A 1.6 A
ELS4
、
ELF4
、
ELX4
、
ELC4
、
EZS4
1.7 A 1.6 A
ELS6
、
ELF6
、
ELX6
、
ELC6
、
EZS6
4.0 A 3.7 A
3.2 輸出入信號的連接
使用隨附的 I/O 電纜線（AWG28：2 m）或屏蔽 I/O 電纜線（AWG26），將輸出入信號連接至驅
動器底部的 I/O 連接器。
插入連接器時，請將茶色導線插入靠近正面面板側的端子。
■
I/O 電纜線的連接器排列
B1
B7
A1
A7
I/O 電纜線的連接器
•
外罩：DF11-14DS-2C（HIROSE ELECTRIC CO., LTD.）
•
金屬端子：DF11-2428SC（F）（HIROSE ELECTRIC CO., LTD.）
出貨時，將以下信號分配至 I/O。使用資料編輯軟體
EZED3
或選購配件 ( 另售 ) 中的程式操作台
MPC10
，可變更分配的信號。
Pin 編號 端子名 線色 信號名 內容
A1 COM1 茶 COM1 輸入信號用 COM
A2 IN1 紅 HOME 開始原點復歸運轉。
A3 IN2 橙 FREE 失去工作台的保持力。
A4
−
黃 + FP-5V
輸入脈波信號。
A5
−
綠
−
FP
A6
−
藍 + RP-5V
A7
−
紫
−
RP
B1 COM2 茶 COM2 輸出信號用 COM
B2 IN3 紅 RETURN 開始 RETURN 運轉。
B3 IN4 橙 SET-P 設定電氣原點。
B4 OUT1 黃 S_MOVE
驅動器向模組產品發出動作指令期間輸
出。
B5 OUT2 綠 S_MTEMP
馬達溫度超過了設定的馬達 Warning 溫
度時輸出。
B6 OUT3 藍 S_DTEMP
驅動器溫度超過了設定的驅動器
Warning 溫度時輸出。
B7 OUT4 紫 ALM 發生 Alarm 時輸出。
