전원의 접속 방법과 입출력 신호의 접속 방법에 대해 설명합니다 .
3.1 전원의 접속
1.

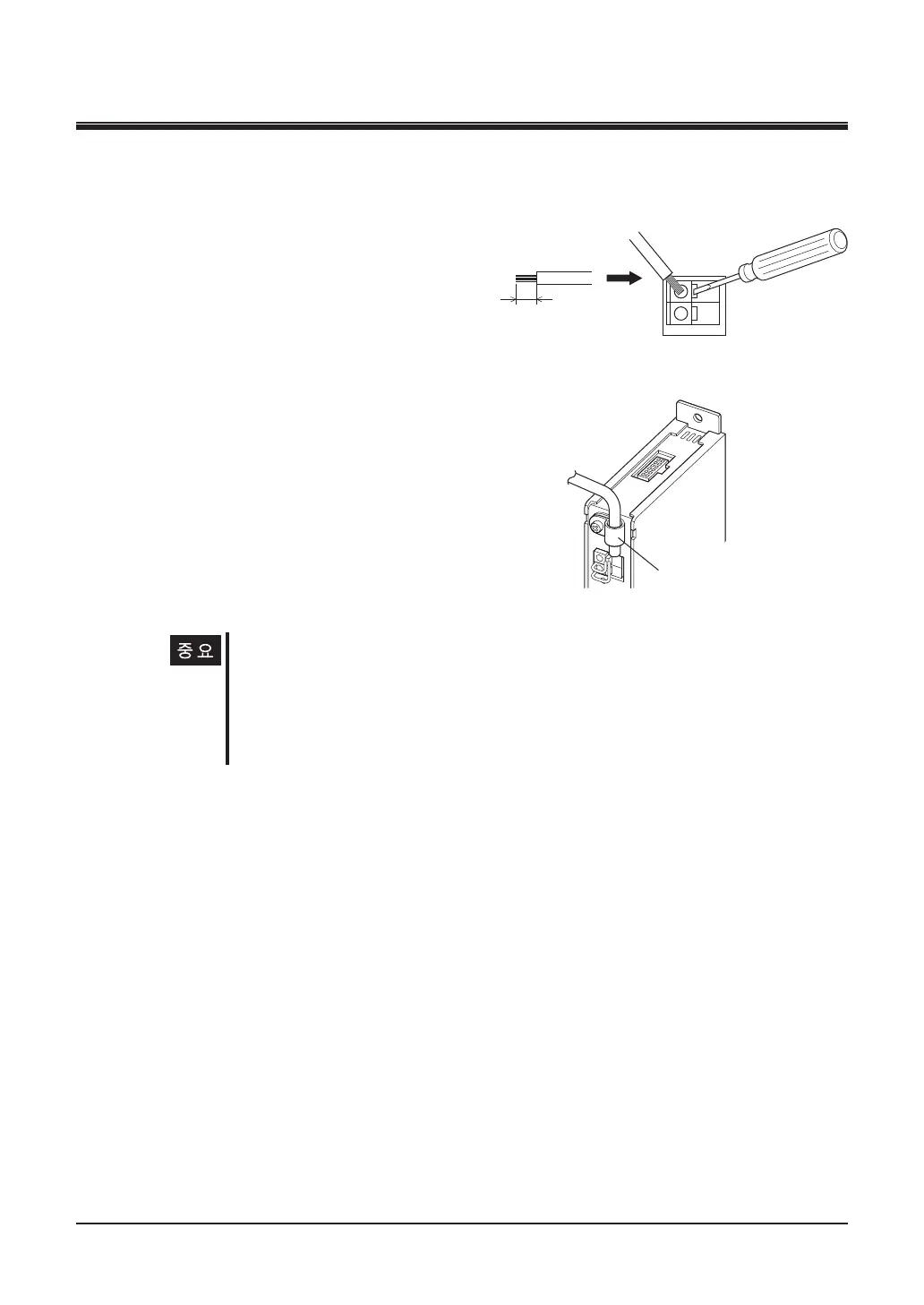

전원 Cable（AWG24~16：0.2~1.25 mm
2
)
의 절연피복을 11 mm 벗기고 전원 입력 단자
에 ( 적색 : +DC24 V, 검정색 : GND) 에 접속
합니다 .
2.
Cable Clamp 로 전원 Cable 을 고정합니다 .
조임 Torque:0.5~0.6 N·m
적용 Cable 직경 : Ø5.9~6.9 mm
•
전원 Cable 은 반드시 고정하십시오 . 진동 등으로 인한 단선의 원인이 됩니다 .
•
전원의 극성에 주의하십시오 . 전원의 극성을 잘못 접속하면 Driver 파손의 원인이 됩니다 .
•
Driver 의 전원 Cable 은 다른 전원 Line 이나 Actuator Cable 과 동일한 배관 내에 배선
하지 마십시오 . Noise 에 의한 오작동의 원인이 됩니다 .
•
전원 Cable 이나 Actuator Cable 로부터 발생하는 Noise 가 문제가 될 경우 Ferrite Core
를 사용하십시오 .
■
운전을 개시하는 Data 설정에 대해
전원과 Actuator 의 연결이 완료되면 Data 편집 Software
EZED3
또는 Programming Console
MPC10
를 사용하여 운전에 대한 Data 를 설정하십시오 .
설정 방법은 사용 설명서를 참조하십시오 .
■
Driver 를 별도로 구입한 경우의 초기화에 대해
Driver 단품으로 구입하거나 유지 보수를 위해 Driver 와 Actuator 를 따로 구입한 경우 반드시 Data 편
집 Software
EZED3
를 사용하여 반드시 초기화를 수행하십시오 .
초기화를 할 경우에는 Driver 와 Actuator 를 연결하여 전원을 켠 상태에서 수행합니다 .
Driver 초기화는
EZED3
의 설명서를 참조하십시오 .
