Liste des pièces et consignes d’utilisation Formulaire nº 526444
2 sur 2
Pose du tambour
1. Faites basculer le crochet dans l’ouverture du moyeu de tambour.
2. Tirez la poignée du diabolo et poussez-la vers le bas pour soulever le tambour.
3. Faites rouler le diabolo de tambour vers l’ensemble de freinage.
4. Soulevez ou baissez le tambour en déplaçant la poignée du diabolo vers le haut ou vers le bas ou en tournant
la manivelle.
5. Posez le tambour de frein sur l’ensemble de freinage jusqu’à ce que le tambour soit aligné avec les goujons
et affleurant à ceux-ci. Retirez le crochet de l’ouverture du moyeu de tambour. Remarque : si vous poussez le
tambour de frein trop loin sur l’ensemble de freinage, vous ne pourrez pas retirer le crochet de l’ouverture du
moyeu.
6. Finissez l’installation du tambour en fonction des instructions contenues dans le manuel de réparation.
7. Enlevez le diabolo de tambour en faisant basculer la poignée vers le haut et en retirant le diabolo.
Consignes d’utilisation (suite)
1
2
3
4
5
6
8
4
7
10
9
11
12
13
14
15
16
17
18
19
20
21
22
15
23
24
25
26

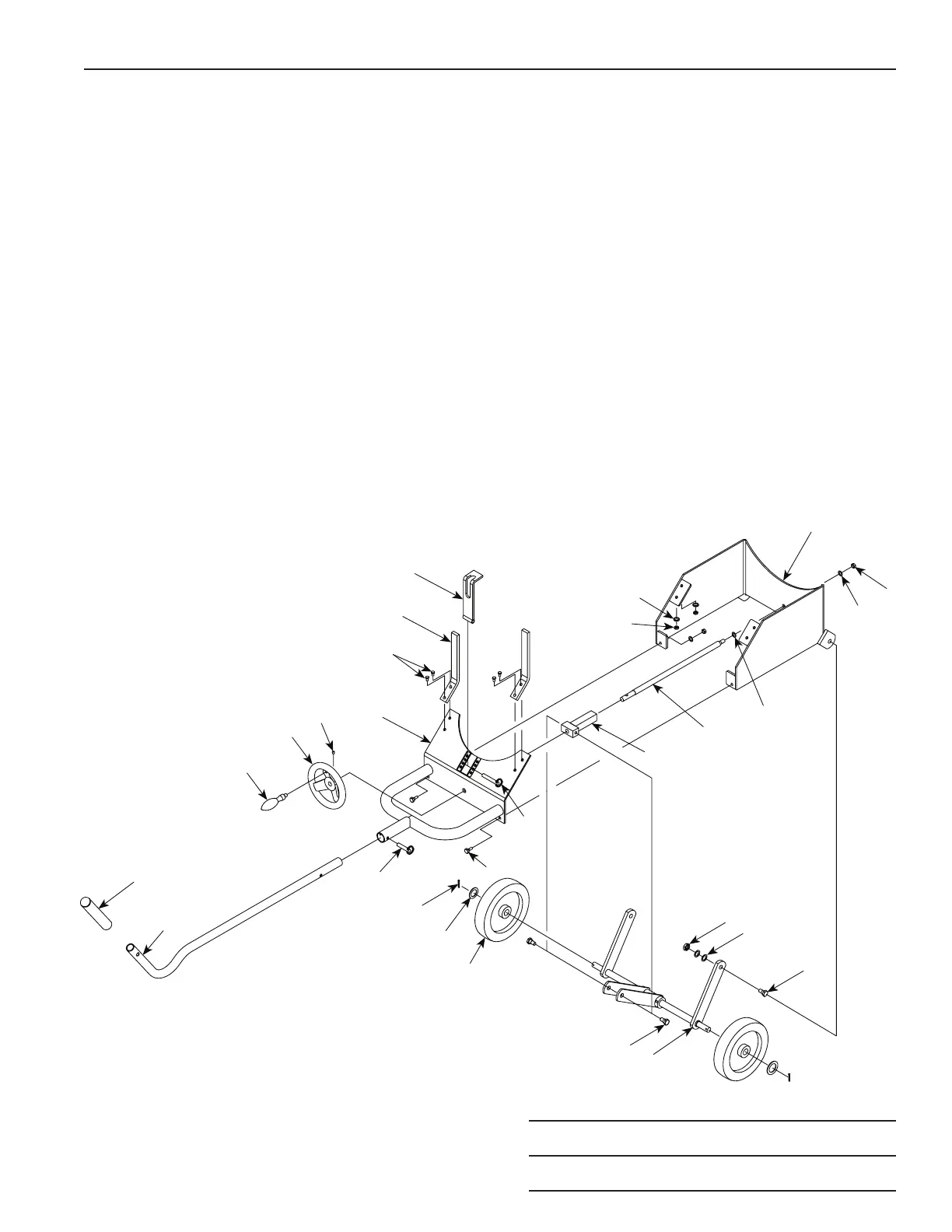

Liste des pièces
