OTC Tools 1543 - Lista de Partes

Hoja No.
Fecha de publicación: Rev. C 24 de enero de 2017
© Bosch Automotive Service Solutions Inc.
Lista de partes e instrucciones de funcionamiento Formulario No. 526444
2 de 2
Instalación del tambor
1. Coloque el gancho en la abertura del cubo del tambor.
2. Jale hacia atrás y empuje hacia abajo en la manija de la plataforma rodante para levantar el tambor.
3. Haga rodar la plataforma rodante del tambor hacia el ensamble del freno.
4. Levante o baje el tambor al mover la manija de la plataforma rodante hacia arriba o hacia abajo, o al girar
la manija de la manivela.
5. Instale el tambor de freno en el ensamble del freno únicamente hasta que el tambor se alinee y esté al ras con
los espárragos. Coloque el gancho fuera de la abertura del cubo. Nota: Si empuja demasiado el tambor de
freno en el ensamble del freno, no podrá sacar el gancho de la abertura del cubo.
6. Complete la instalación del tambor según las instrucciones del manual de servicio del vehículo.
7. Retire la plataforma rodante del tambor volcando hacia arriba la manija y empujando hacia fuera la plataforma
rodante.
Instrucciones de funcionamiento continuación
1
2
3
4
5
6
8
4
7
10
9
11
12
13
14
15
16
17
18
19
20
21
22
15
23
24
25
26

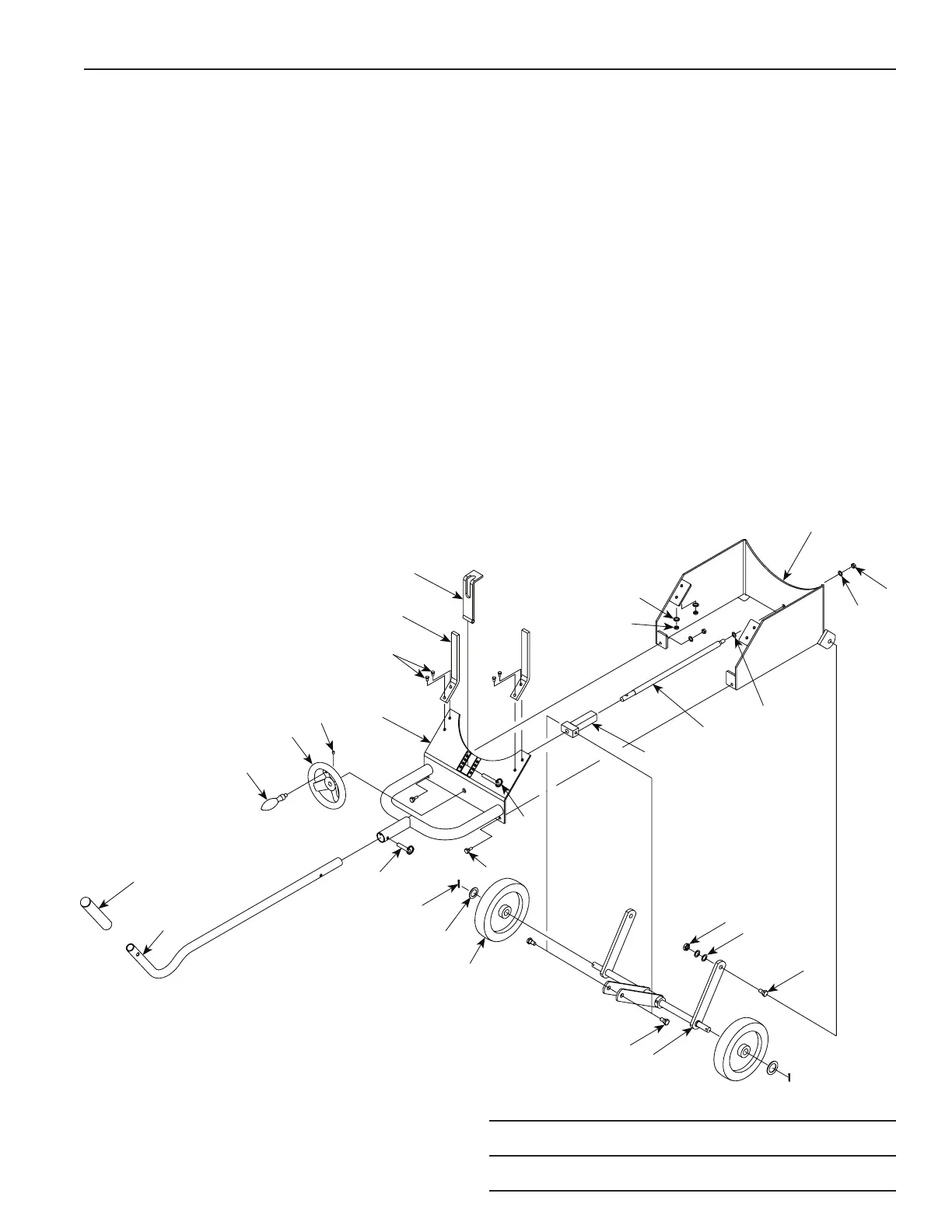

Lista de partes
