Blatt Nr.
Ausgabedatum: Rev. C 24. Januar 2017
© Bosch Automotive Service Solutions Inc.
Teileliste und Betriebsanleitung Formular-Nr. 526444
2 von 2
Einbauen der Bremstrommel
1. Die Klammer in die Nabenöffnung der Bremstrommel einführen.
2. Den Stiel des Rollwagens nach hinten ziehen und nach unten drücken, um die Trommel anzuheben.
3. Den Trommel-Rollwagen in die Bremsbaugruppe hineinrollen.
4. Die Trommel durch Auf- und Abbewegungen der Rollwagenlenkstange oder durch Drehen des Kurbelgriffes
heben oder senken.
5. Die Bremstrommel erst in die Bremsbaugruppe einbauen, wenn die Trommel genau über den Bolzen steht.
Die Klammer aus der Nabenöffnung entfernen. Hinweis: Die Bremstrommel nicht zu weit in die Bremsbaugruppe
drücken, weil sich die Klammer sonst nicht mehr aus der Nabenöffnung entfernen lässt.
6. Den Einbau der Trommel unter Beachtung der Anleitung im Servicehandbuch des Fahrzeugs abschließen.
7. Den Bremstrommel-Rollwagen entfernen und dazu den Stiel nach oben ziehen und den Wagen
herausziehen.
Betrieb (Fortsetzung)
1
2
3
4
5
6
8
4
7
10
9
11
12
13
14
15
16
17
18
19
20
21
22
15
23
24
25
26

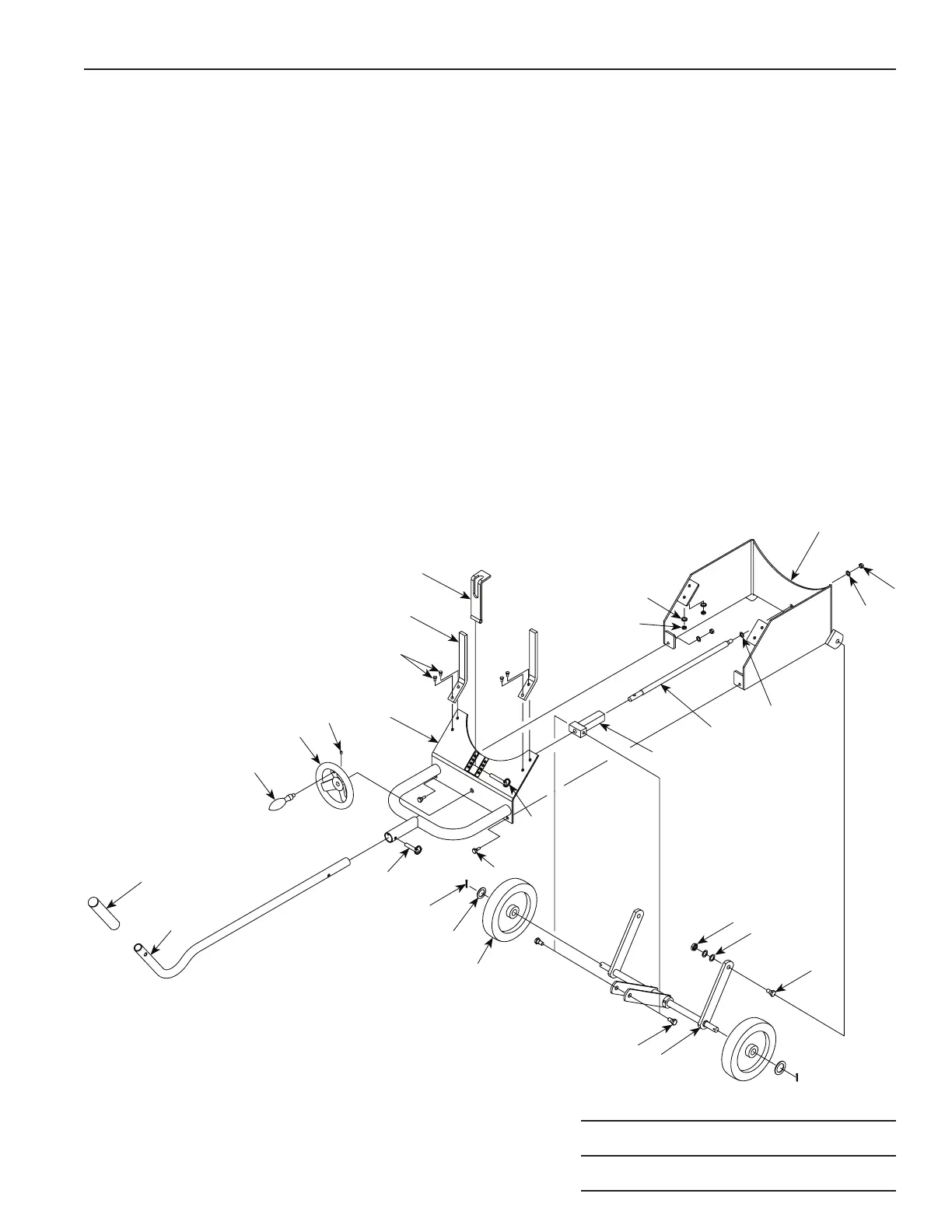

Teileliste
