Guide de démarrage rapide | 21Français
575862 Rév B | 03.2016
Bosch Automotive Service Solutions Inc.
1 Renseignements sur l’analyseur-contrôleur

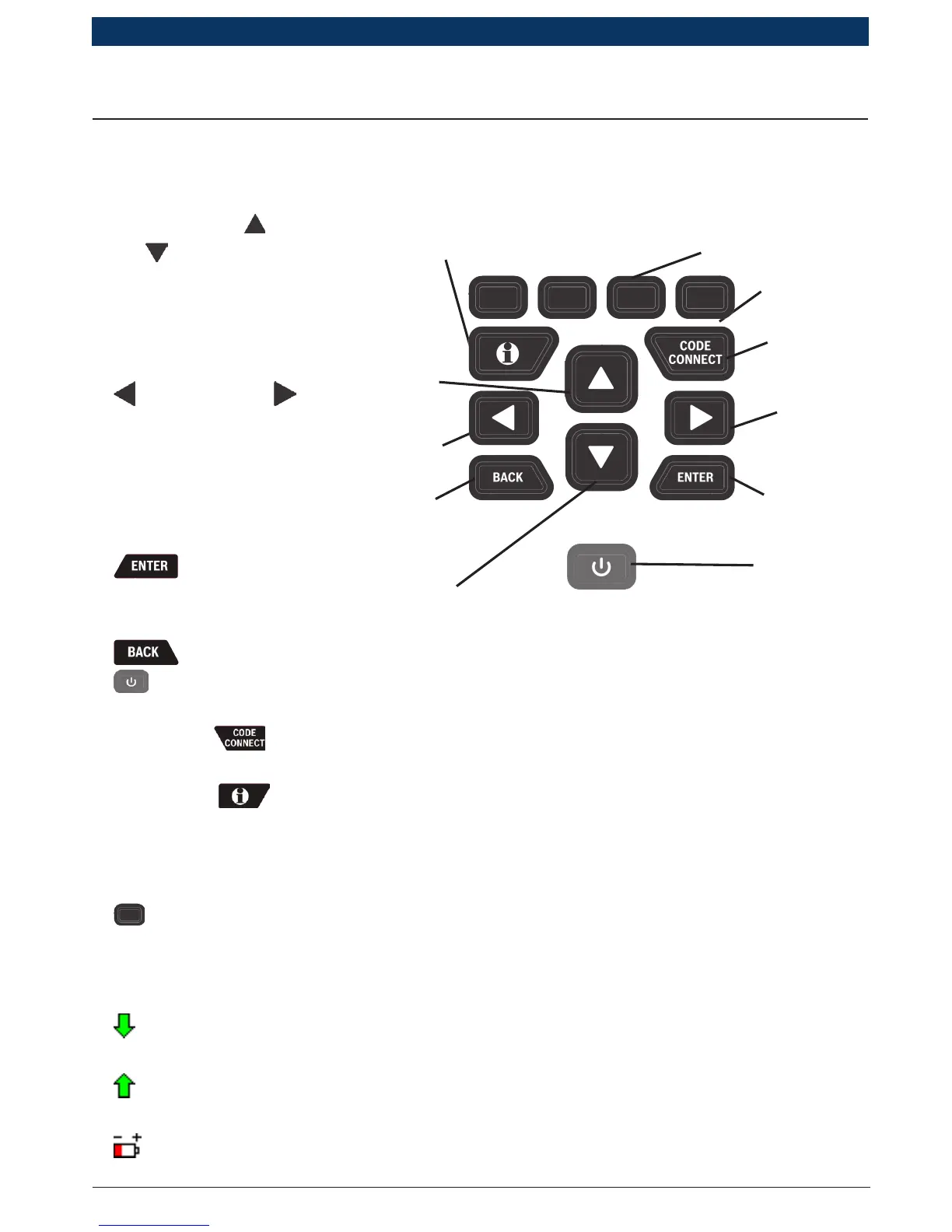

1. 1 Interface de l’utilisateur
L’analyseur-contrôleur est simple d’utilisation. Les menus et les listes fonctionnent tous
de la même façon.
• Les touches HAUT
ou BAS vous per-
mettent de vous
déplacer dans les
menus et les listes.
• Les touches
GAUCHE ou
DROITE vous per-
mettent de vous
déplacer entre les
réponses et les don-
nées enregistrées.
• vous permet
de sélectionner un
élément.
• vous permet de revenir à l’écran précédent.
• La touche MARCHE/ARRÊT allume ou éteint l’analyseur-contrôleur
lorsqu’il fonctionne sur piles.
• La touche permet à l’opérateur d’accéder aux informations de
réparation spécifiques du véhicule.
• La touche INFO SUPPLÉMENTAIRE affiche la définition du code
d’anomalie (Diagnostic Trouble Code ou DTC) lorsque les données Images
figées s’affiche. Les critères de paramètres de codes s’afficheront lors de
la visualisation de la définition du code d’anomalie (DTC).
• Une TOUCHE DE FONCTION permet d’activer la commande qui se
trouve sur l’écran juste au-dessus de cette touche.
1.1.2 Icônes d’affichage
• Indique que des renseignements supplémentaires sont disponibles en
faisant défiler vers le bas de l’écran.
• Indique que des renseignements supplémentaires sont disponibles en
faisant défiler vers le haut de l’écran.
• Indique que les piles doivent être remplacées ou n’ont pas été installées.
Touche de
direction
HAUT
Touche
ENTRÉE
Touche
Flèche
DROITE
Flèche
BAS
Touche
CODE
CONNECT
Touche
MARCHE/
ARRÊT
Touche de
direction
GAUCHE
Touche
INFO
SUPPLÉMENTAIRE
Touche
RETOUR
TOUCHES DE
FONCTION
