Guía de inicio rápido | 37Español
575862 Rev B | 03.2016
Bosch Automotive Service Solutions Inc.
1 Información general sobre la herramienta de escaneo

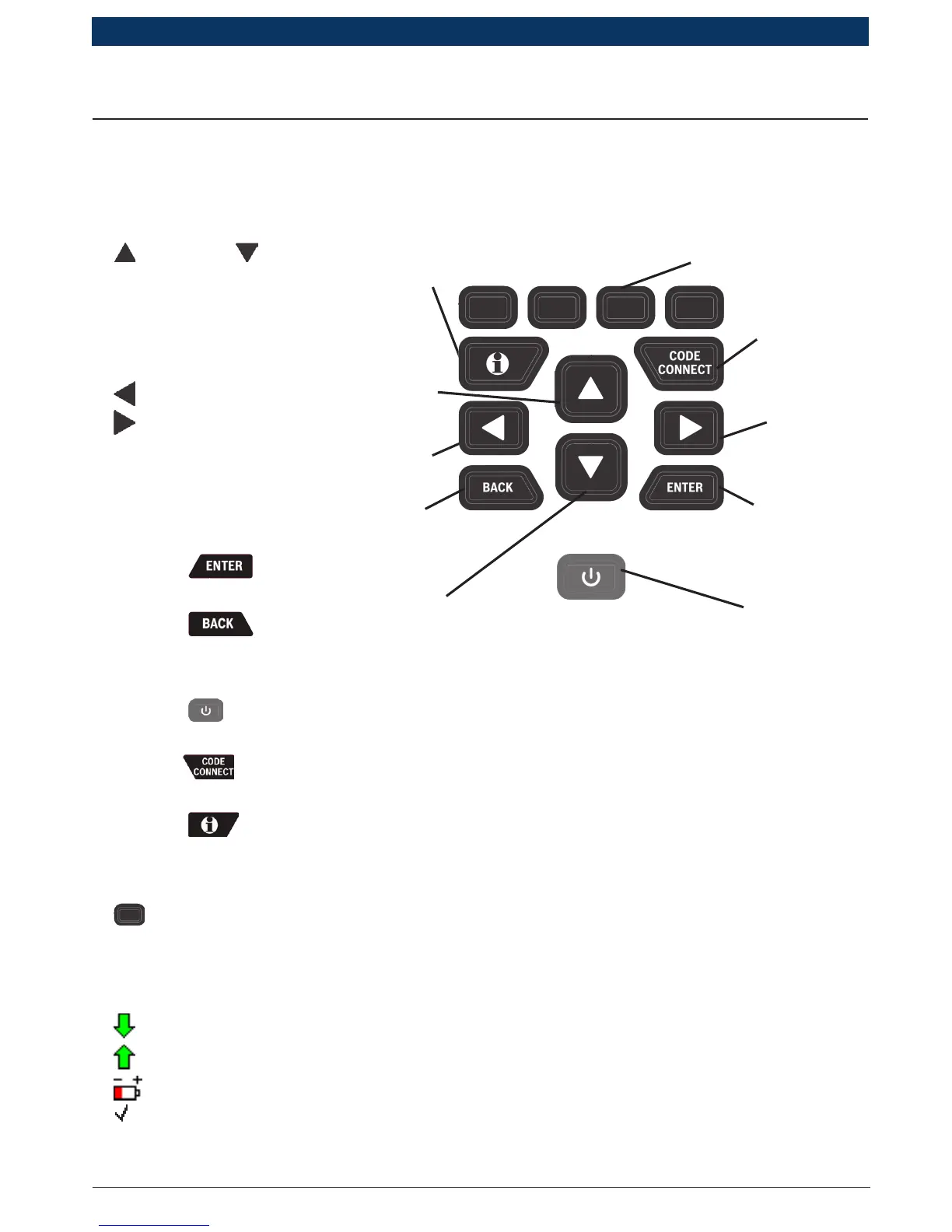

1. 1 Interfaz del usuario
La herramienta de escaneo está diseñada de modo que sea fácil de usar. Todos los
menús y las listas funcionan de la misma manera.
• Las teclas de flecha
ARRIBA o
ABAJO permiten el
desplazamiento por las
listas y menús.
• Las teclas de flecha
IZQUIERDA o
DERECHA permiten
el desplazamiento
entre las Respuestas
y Marcos de
datos grabados.
• La tecla selec-
ciona el elemento.
• La tecla
retrocede a la
pantalla previa.
• La tecla ENCENDIDO/APAGADO enciende o apaga la herramienta de escaneo
cuando recibe energía de las pilas.
• La tecla permite al operador acceder a información de reparación específica
del vehículo.
• La tecla MÁS INFORMACIÓN muestra la definición del código de diagnóstico
de problemas (DTC) al ver los datos de marcos congelados. Mostrará los criterios
para establecer el código cuando aparece la definición del DTC.
• Las TECLAS PROGRAMABLES son usadas para llevar a cabo una acción
especificada en la pantalla directamente arriba de la tecla.
1.1.2 Iconos de la pantalla
• Indica que hay información adicional disponible al desplazarse hacia abajo.
• Indica que hay información adicional disponible al desplazarse hacia arriba.
• Indica que las pilas internas deben reemplazarse o no están instaladas.
• Indica que los elementos seleccionados en una lista de datos o que esos datos
están disponibles para los elementos en los menús Revisar datos e Imprimir datos.
Tecla
de echa
ARRIBA
Tecla
Enter
Tecla de
echa
DERECHA
Tecla de echa
ABAJO
Tecla
CODE
CONNECT
Tecla
ENCENDIDO/
APAGADO
Tecla
Back
Tecla de
echa
IZQUIERDA
Tecla
MÁS
INFORMACIÓN
TECLAS PROGRAMABLES
