INSTRUCTIONS D’INSTALLATION
9
MC
6. Ensuite, la pompe doit être installée à l’extérieur de la paroi de la
piscine comme indiqué ci-dessous.
AVERTISSEMENT : GRIMPAGE DANGEREUX ! VEUILLEZ EMPÊCHER LES ENFANTS DE GRIMPER SUR LE SYSTÈME DE
FILTRATION POUR ALLER DANS LA PISCINE.
Avant le montage, prenez quelques minutes afin d’identifier et vous familiariser avec toutes les pièces.
Entrée de
la piscine
Ouverture de l’écumoire
Paroi interne
de la piscine
Paroi interne
de la piscine
Paroi externe
de la piscine
5
Paroi interne
de la piscine
Il n’y a pas d’écart ici
Assurez-vous que la toile de la
piscine est solidement placée sur
le joint
h
et n’est PAS prise dans
les filets; sinon des fuites peuvent
avoir lieu.
Fentes de fil
Assurez-vous que les colliers de
serrage de tuyau
w
scellent
hermétiquement par-dessus à la
fois le tuyau de refoulement
e
et les joints toriques
q
.
Pour optimiser la circulation de
l’eau, faites tourner le partiteur
de raccord de refoulement
p
afin qu’il soit orienté vers le haut
et à l’opposé de l’ouverture de
l’écumoire.
4. Insérez la partie filetée du boîtier de l’écumoire
9
à travers l’ouverture de
l’écumoire, et ensuite attachez avec l’anneau d’étanchéité de l’écumoire
d
.
3. Tournez dans le sens inverse des aiguilles d’une montre pour enlever l’anneau
d’étanchéité de l’écumoire
d
. Assurez-vous que le joint d’étanchéité en
caoutchouc de l’écumoire
h
est dans la bonne position.

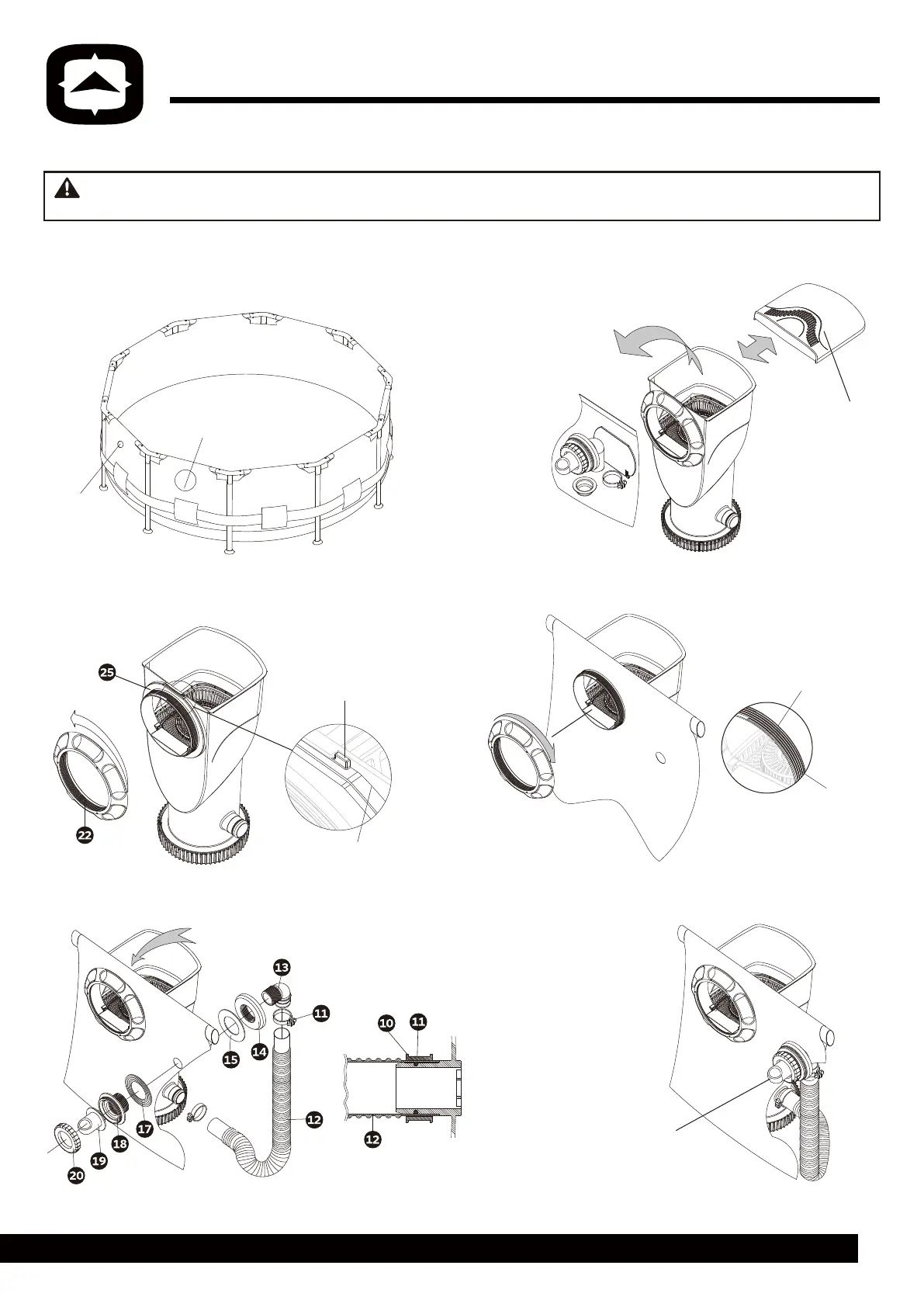

Installation de l’écumoire
1. Installez votre piscine conformément aux instructions du manuel de l’utilisateur
de la piscine. Ne remplissez pas d’eau avant que la pompe filtrante ne soit
installée correctement. Trouvez les orifices de refoulement et d’entrée sur la
paroi de la piscine.
2. Faites glisser le couvercle supérieur
5
pour l’ouvrir et enlever les pièces à
l’intérieur.
Installation du raccord de refoulement
5. Assemblez le raccord de refoulement
o
comme indiqué ci-dessous.
Le rebord en saillie du boîtier
de l’écumoire
9
rentre entre
les deux clés du joint
h
.
