IMPORTANT SAFETY INSTRUCTIONS
13
MC
INSTRUCTIONS D’ENTRETIEN DE LA POMPE
3. Démontez la pompe :
a. Faites glisser le couvercle supérieur
5
pour l’ouvrir, enlevez le panier de protection pour crépine
g
, la cartouche filtrante
7
et toute pastille de chlore
encore à l’intérieur, et détachez le déversoir
8
. Nettoyez et séchez toutes les pièces, et lubrifiez généreusement le joint d’étanchéité en caoutchouc de
l’écumoire
h
avec de la gelée de pétrole. Ensuite, remontez-les de nouveau sur le boîtier de l’écumoire
9
.
b. Enlevez le bloc moteur
3
en tournant pour ouvrir l’écrou d’étanchéité du moteur
1
. Nettoyez et séchez complètement la pompe.
Ensuite, voir ÉTAPE 3 : Remontage/remplacement de la pompe (p. 15-16) pour remonter le moteur dans le boîtier.
4. Rangez toutes les pièces dans un endroit sec dont la température reste supérieure à 32 °F (0 °C) en tout moment.
La manière la plus efficace de procéder au dépannage ou de remplacer la pompe est de démonter tout le système de filtration. Veuillez faire vider le niveau d’eau
jusqu’à ce qu’il soit en dessous de l’ouverture de l’écumoire de la piscine, ensuite démontez le système conformément aux étapes ci-dessous.
ATTENTION :
1. Il se peut que vous vous mouilliez.
2. Veuillez soigneusement lire et suivre les instructions. La manutention incorrecte peut entraîner des dégâts qui aboutissent à des fuites entre le boîtier de
l’écumoire
9
et la paroi de la piscine.
3. RAPPELEZ-VOUS DE GARDER TOUTES LES PIÈCES DANS UN ENDROIT SÛR POUR LE REMONTAGE ULTÉRIEUR.

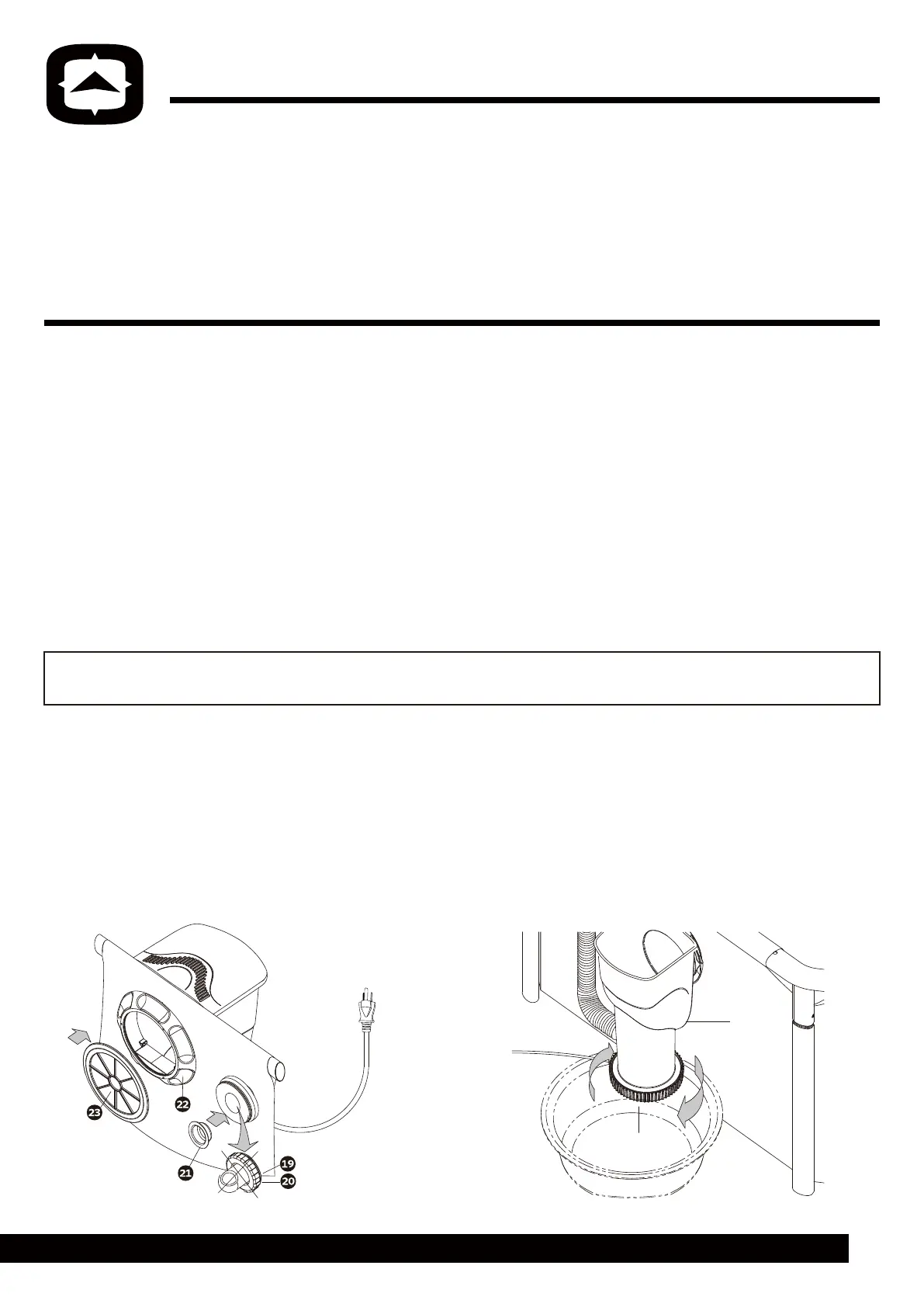

ÉTAPE 1 : Enlevez le bloc moteur
3
1. Arrêtez la pompe, et débranchez-la de la prise électrique.
2. Faites glisser le couvercle du l’écumoire
5
, retirez le panier du filtre et la cartouche filtrante, ainsi que tous les comprimés de chlore qui restent à l’intérieur.
3. Au niveau du raccord de refoulement
o
:
a. Dévissez et enlevez l’écrou de serrage de buse de refoulement et le partiteur de raccord de refoulement. Ensuite, insérez le bouchon pour bloquer le débit d’eau.
b. Desserrez le collier de serrage de tuyau qui s’attache au coude à angle droit
r
. Détachez soigneusement le tuyau, et laissez l’eau vider du tuyau et du boîtier.
Remarque : vous pouvez également détacher l’autre bout de tuyau qui s’attache au boîtier, mais ce n’est pas obligatoire.
4. Dévissez l’anneau d’étanchéité de l’écumoire
d
pour enlever tout le système de filtration de la piscine.
5. Retournez le boîtier. Dévissez l’écrou d’étanchéité du moteur
1
et enlevez le bloc moteur.
ATTENTION :
Il vous faudra deux personnes pendant certaines étapes. La manutention incorrecte peut entraîner des dégâts qui aboutissent à des fuites
entre le boîtier de l’écumoire
9
et la paroi de la piscine.
1. Arrêtez la pompe, ensuite débranchez-la de la prise électrique.
2. Bloquez le débit d’eau :
a. Dévissez et enlevez l’écrou de serrage de buse de refoulement
a
et le
partiteur de raccord de refoulement
p
. Ensuite, insérez le bouchon
s
pour bloquer le débit d’eau.
b. Poussez le bouchon d’évier
f
hermétiquement dans l’anneau
d’étanchéité de l’écumoire
d
.
SI VOUS PRÉFÉREZ QUE LE SYSTÈME RESTE ATTACHÉ À LA PISCINE, veuillez plutôt suivre le
processus ci-dessous.
9
1
3. Placez un récipient à eau (non inclus) sous l’écumoire pour recueillir l’eau.
Faites glisser le couvercle supérieur
5
pour l’ouvrir, et enlevez le panier de
protection pour crépine
g
et la cartouche filtrante
7
.
4. Faites qu’une personne tienne le bouchon d’évier et le boîtier de l’écumoire
9
, tandis que l’autre personne dévisse l’écrou d’étanchéité du moteur
1
.
ATTENTION : NE POUSSEZ OU NE TIREZ PAS SUR LE BOÎTIER
puisque faire ainsi pourrait entraîner des dégâts entre le boîtier et la toile
de la piscine.
