INSTRUCTIONS D’ENTRETIEN DE LA POMPE
14
MC
2
31
31
SFX600/SFX1000
2

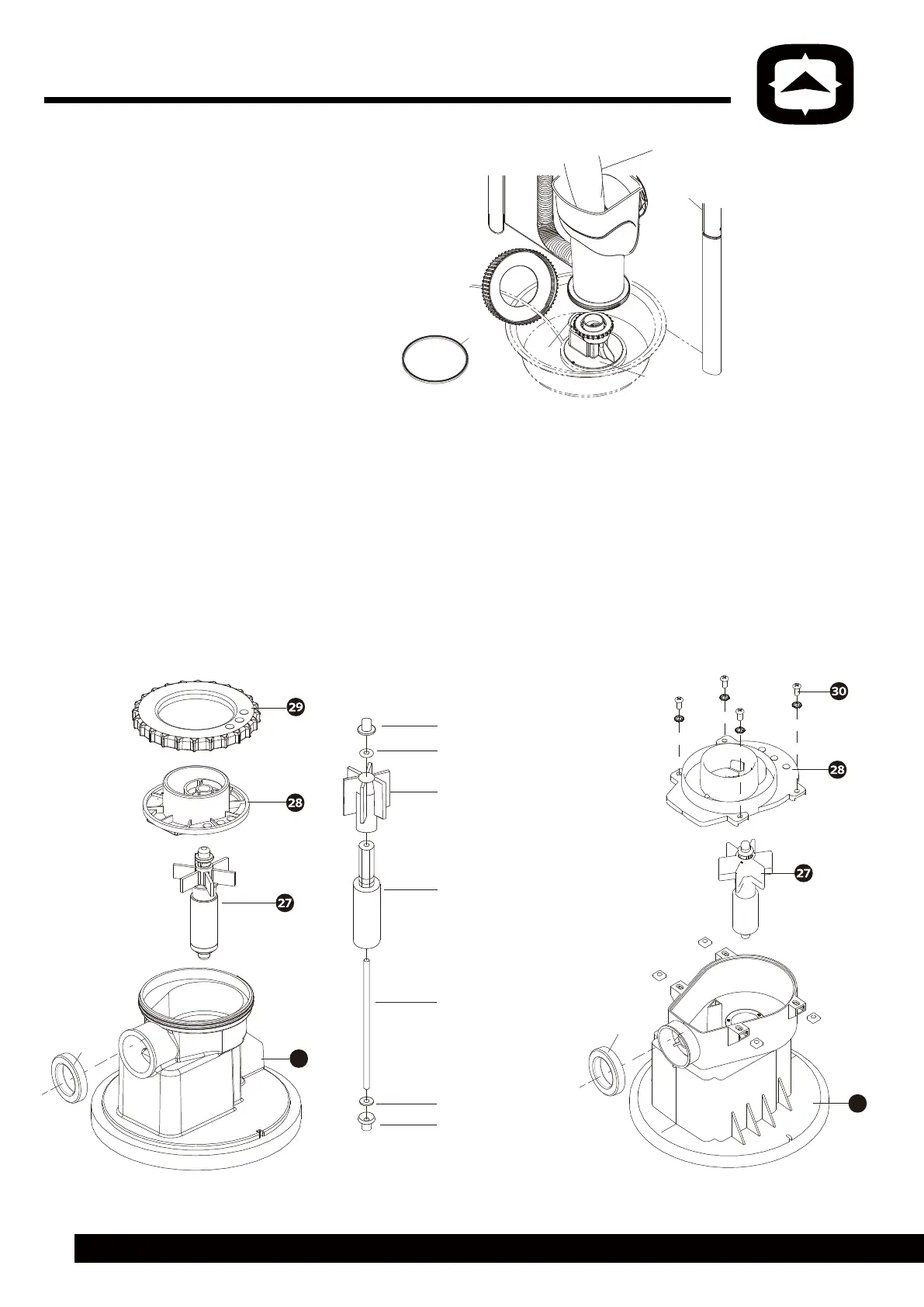

Pièces d’assemblage du rotor
Couvercle de la tige
Écrou
Impulseur
Axe d’aimant
Écrou
Couvercle de la tige
SFX1500
ÉTAPE 2 : Inspection/remplacement du rotor
La pompe
3
comprend un bloc rotor
k
et ses pièces liées. Si le rotor ou si une ou plusieurs de ses pièces sont cassées, ou si le rotor, même lorsqu’il est en
parfait état, n’est pas emboîté en place entre le couvercle de la volute
l
et le corps de pompe
x
, la pompe ne fonctionnera pas bien.
1. Desserrez l’écrou de verrouillage du couvercle de volute
;
ou les boulons du couvercle de volute
z
(selon le modèle de la pompe), et enlevez le couvercle de
volute
l
.
2. Retirez le bloc du rotor
k
du corps de la pompe
x
.
Inspectez le rotor (voir image ci-dessous) pour vous assurez que l’arbre du rotor, l’axe d’aimant, l’impulseur et les autres pièces sont intacts.
3. Une fois l’inspection ou le remplacement terminés, réinsérez soigneusement le bloc du rotor
k
dans le corps de la pompe
x
. La force de l’aimant tirera le rotor
vers le bas et en place.
4. Alignez le couvercle de la volute
l
avec le bouchon supérieur de l’arbre, ensuite serrez avec l’écrou de verrouillage du couvercle de volute
;
ou les boulons
du couvercle de volute
z
(selon le modèle de la pompe).
5. Attachez la buse en caoutchouc
2
à la sortie du corps de la pompe
x
.
2
3
4
Il se peut que vous deviez mettre
la main à l’intérieur du boîtier pour
dégager le moteur de la pompe.
5. Enlevez lentement le bloc moteur
3
. Veillez à ne pas perdre la buse en
caoutchouc
2
ou le joint du boîtier
4
.
L’arbre à cames du rotor
(cet arbre doit traverser toutes
les pièces et connecter les
deux capuchons de l’arbre)
