Outline PRO405 - Rear Panel Interface; Power, Ground, and DB9 Connections; Master and Slave Link Connections; Main and Auxiliary Output Connectors

Professional Mixers
Mixer PRO405 11

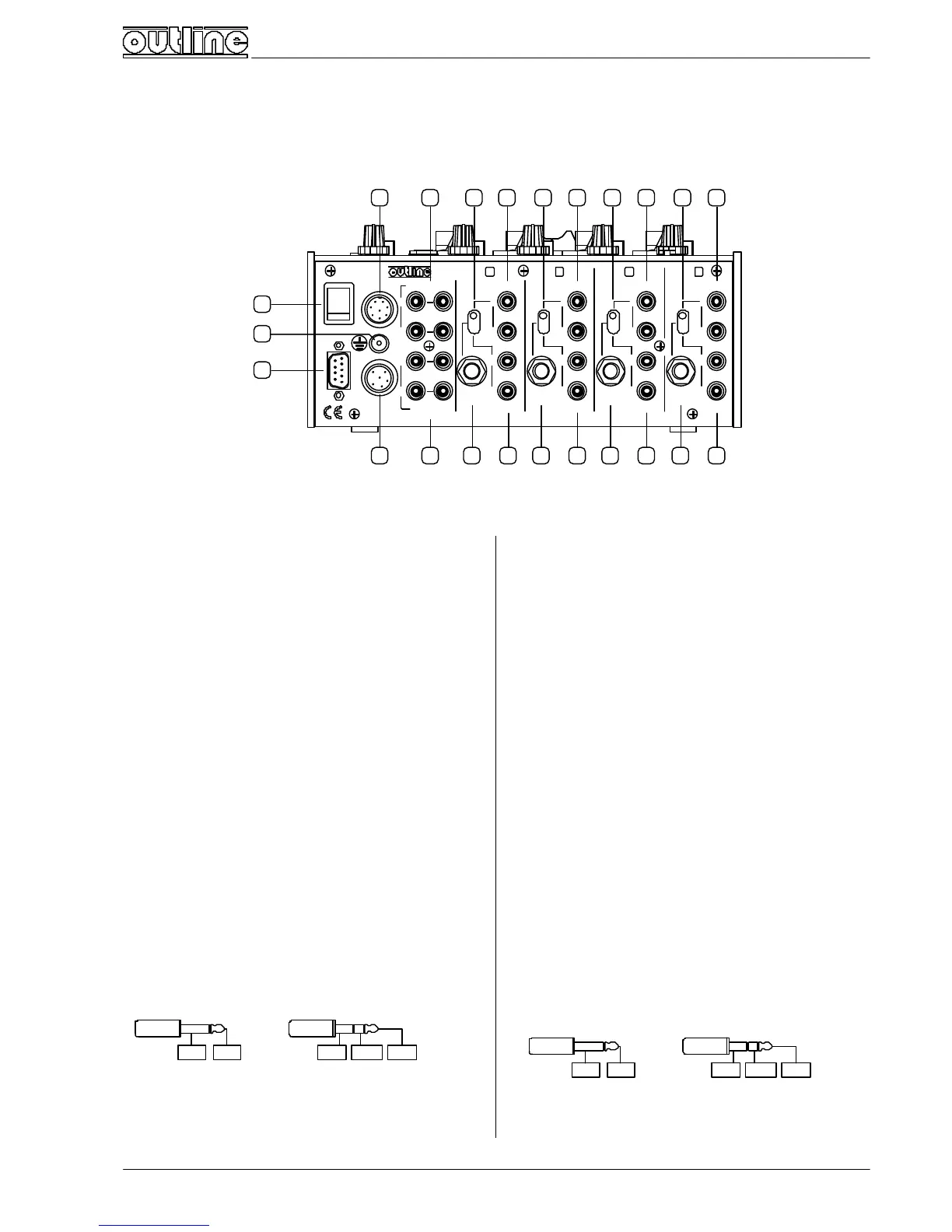

PANNELLO POSTERIORE / REAR PANEL
29
POWER
LINK slave
R
L
R
Made in Italy by
LINK master
L
R
L
R
MIC
AUXILIARY LINE
R
L
BAL
R
MIC MIC
LINE
BAL
R
L
R
BAL
MIC
LINE LINE
BAL
R
L
R
L
MAIN OUTPUTS
L
4
PHONO PHONO
L
3 2
PHONO PHONO
L
1
OUTPUTS
Flero - Brescia
30
31
32
33 35
36
37
3834 36
37
38 36
37
38 36
3739 39 39 39
38
[29] POWER : interruttore di alimentazione del mixer.
Morsetto per i collegamenti di massa (telaio).
Connettore DB9 maschio per il collegamento al trasformatore
di alimentazione in dotazione al mixer.
LINK master : connettore per la connessione con un altro
mixer PRO405 (segnali in ingresso).
LINK slave : connettore per la connessione con un altro mixer
PRO405 (segnali in uscita).
MAIN OUTPUTS : connettori Pin RCA per l’uscita MAIN.
L’uscita è di tipo sbilanciato ed è sdoppiata.
AUXILIARY OUTPUTS : connettori Pin RCA per l’uscita
AUXILIARY. L’uscita è di tipo sbilanciato ed è sdoppiata.
Commutatori a 3 posizioni per la selezione del tipo di ingresso :
PHONO/MICRO/LINE.
BAL MIC : connettore Jack 1/4” per segnali microfonici
bilanciati. In caso di utilizzo in modo sbilanciato
utilizzare un Jack di tipo mono.
Ingresso sbilanciato Ingresso bilanciato
Gnd Hot Gnd HotCold
PHONO : connettori Pin RCA per segnali provenienti da
giradischi (equalizzazione RIAA).
[29] POWER: AC mains ON/OFF button switch of the mixer
unit.
Binding Post for chassis GND connection.
Male DB9 connector for the connection of the mixer to the AC
mains transformer supplied with the mixer unit.
LINK master : connection to another PRO405 mixer (incoming
signals).
LINK slave : connection to another PRO405 mixer (outcoming
signals).
MAIN OUTPUTS : RCA Pin connectors for MAIN output. This
output is unbalanced and doubled.
AUXILIARY OUTPUTS : : RCA Pin connectors for AUXILIARY
output. This output is unbalanced and doubled.
Three-position switches for PHONO/MICRO/LINE input
selection.
BAL MIC : 1/4” Jack connector for balanced microphonic
signals. If it is used with unbalanced signals, a mono Jack
is required.
Unbalanced input Balanced input
Gnd Hot Gnd HotCold
PHONO : RCA Pin connectors for signals coming from
turntables (RIAA equalization).
