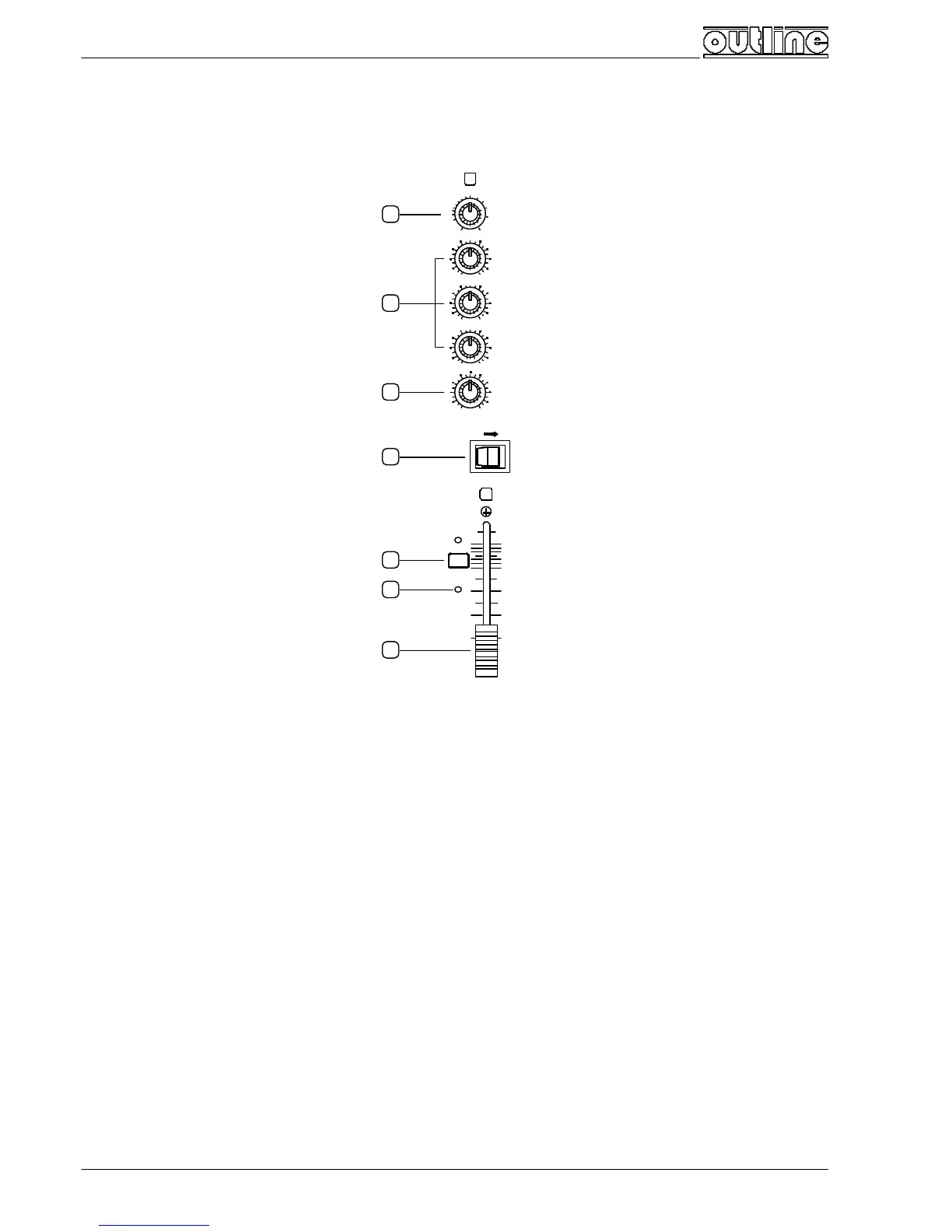

SEZIONE INGRESSI 1-2-3-4 :
PHONO/MICRO/LINE
1-2-3-4 INPUTS SECTION :
PHONO/MICRO/LINE
Il tipo di ingresso è selezionabile dal retro,
dove si trovano anche i connettori.
Sul pannello frontale del mixer sono presenti i
seguenti controlli :
INPUT GAIN : potenziometro rotativo che
consente di regolare il guadagno del primo
stadio preamplificatore entro 20 dB per
tutti i tipi di segnale.
HIGH-MID-BASS : controlli sezione
equalizzatrice.
HIGH: ±12 dB a 20000 Hz
MID: ±10 dB a 2000 Hz
BASS: ±15 dB a 20 Hz
BALANCE : controllo del bilanciamento del
segnale tra i canali destro e sinistro per
definirlo quantitativamente nello spettro
stereofonico.
OFF ð ON : inserzione dell’ingresso. Invia il
segnale after-fader (sotto il controllo
dell’input fader) ai bus di programma.
MON : tasto per l’invio del segnale pre-fader
alla sezione monitor. Il LED giallo (IN)
indica che la funzione è attiva.
CLIP : indicatore di sovraccarico dello stadio
preamplificatore.
INPUT FADER : controllo del livello del segnale
mediante potenziometro slider con corsa
60 mm.
1
2
3
4
5
6
7
0
ON
BALANCE
BASS
MID
HIGH
4
CLIP
6
4
6
MON
IN
10 10
1
OFF
L R
-15 +15
-10
0
+10
-15
0
+15
8
8
INPUT
GAIN
15
12
-20
9
6
0dB
3
1
0 0
2 2
The input mode is selectable from the rear
panel, where connectors are located.
On the front panel of the mixer are placed the
following controls :
INPUT GAIN : rotary potentiometer which
allows adjusting within a 20 dB range the
gain of the first preamplifier stage, for all
types of signal.
HIGH-MID-BASS : equalization section controls.
HIGH: ±12 dB @ 20000 Hz
MID: ±10 dB @ 2000 Hz
BASS: ±15 dB @ 20 Hz
BALANCE : balance control between left and
right channels signal levels, to adjust
correct balancing in stereo program
output.
OFF ð ON : Input channel insertion. Sending of
after-fader signal (under input fader
control) to program buses.
MON : Key for sending pre-fade level signal to
monitor section. Yellow LED (IN) lights
when the module is active.
CLIP : overload indicator of the preamplifier
circuitry.
INPUT FADER : signal level controls effected by
means of a slide potentiometer with 60
millimetres travel.
