SHOWER DOOR INSTALLATION
INSTALLATION DE LA PORTE DE DOUCHE
INSTALACION DE LA PUERTA DE DUCHA

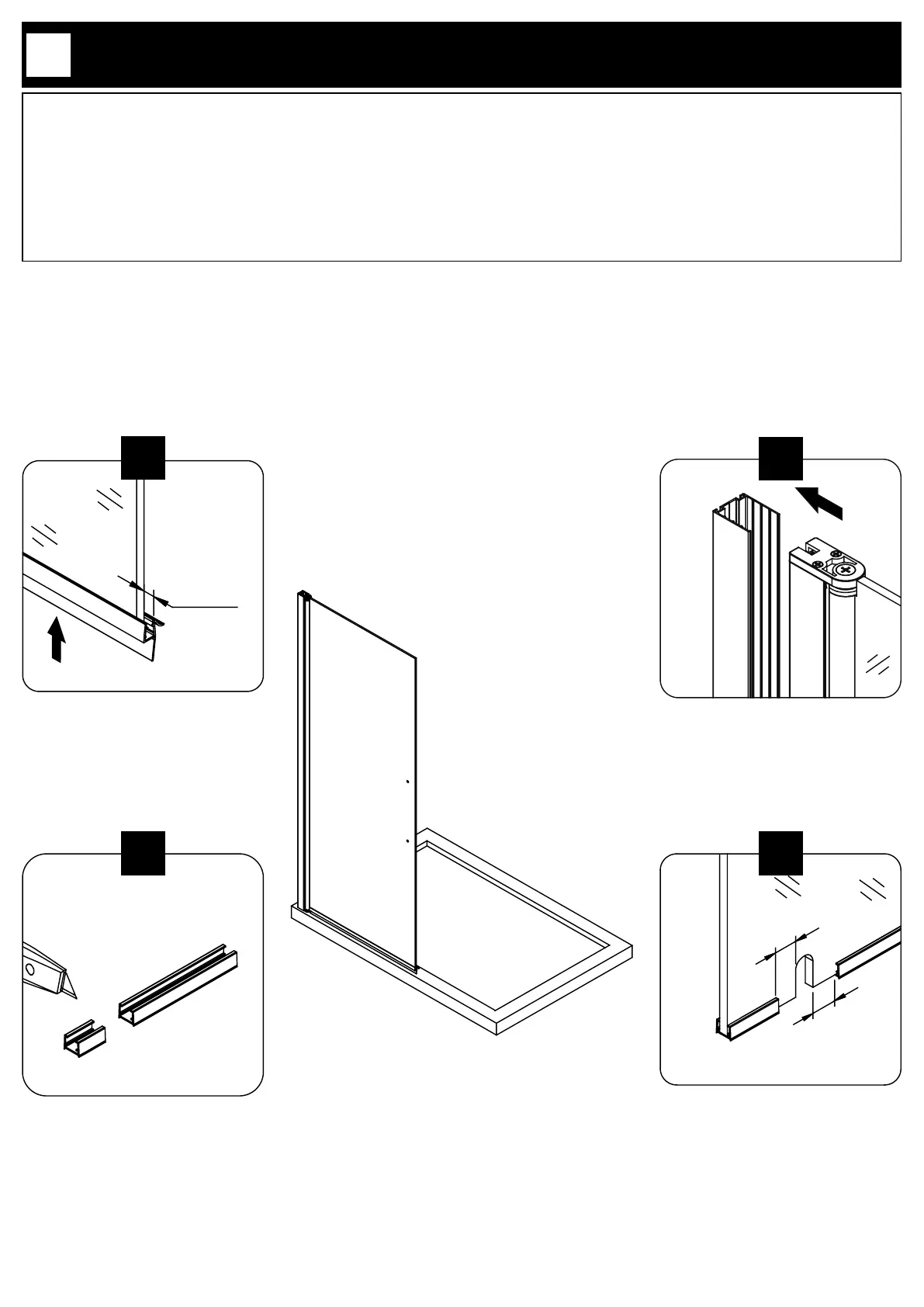

4.1. Insert the door bottom seal strip (E) into the door panel (C).
4.2. Insert the pivot prole (B) into the wall track (A).
4.3-4.4. Cut the side panels bottom seal strip (M). Install the seal strip (M) at the bottom of the side panel (L).
4.1. Insérez le bande d’étanchéité du bas de la porte (E) sur la porte (C).
4.2. Insert the pivot prole (B) into the wall track (A).
4.3-4.4. Coupez la bande d’étanchéité inférieures du panneau latéral (M). Installez la bande d’étanchéité (M) à la base du panneau latéral (L).
4.1. Inserte la tira de sellado inferior del panel de la puerta (E) en el panel de la puerta (C).
4.2. Insert the pivot prole (B) into the wall track (A).
4.3-4.4. Cut the side panels bottom seal strip (M). Inserte la tira de sello en la parte inferior del panel lateral (M) en la base del panel lateral (L).
4
M
M
L
1/2”[13]
1/2”[13]
4.3 4.4
E
C
4.1
3/16”[5]
4.2
A
B
