Annulation de la limitation ou du blocage
Quand la plage de réglage
a été limitée ou bloquée à
l’aide des clips, la poignée
manuelle ne peut pas être
retirée comme démontré
sur photo 1 ou 12. Dans ce
cas, suivre les instructions
suivantes:

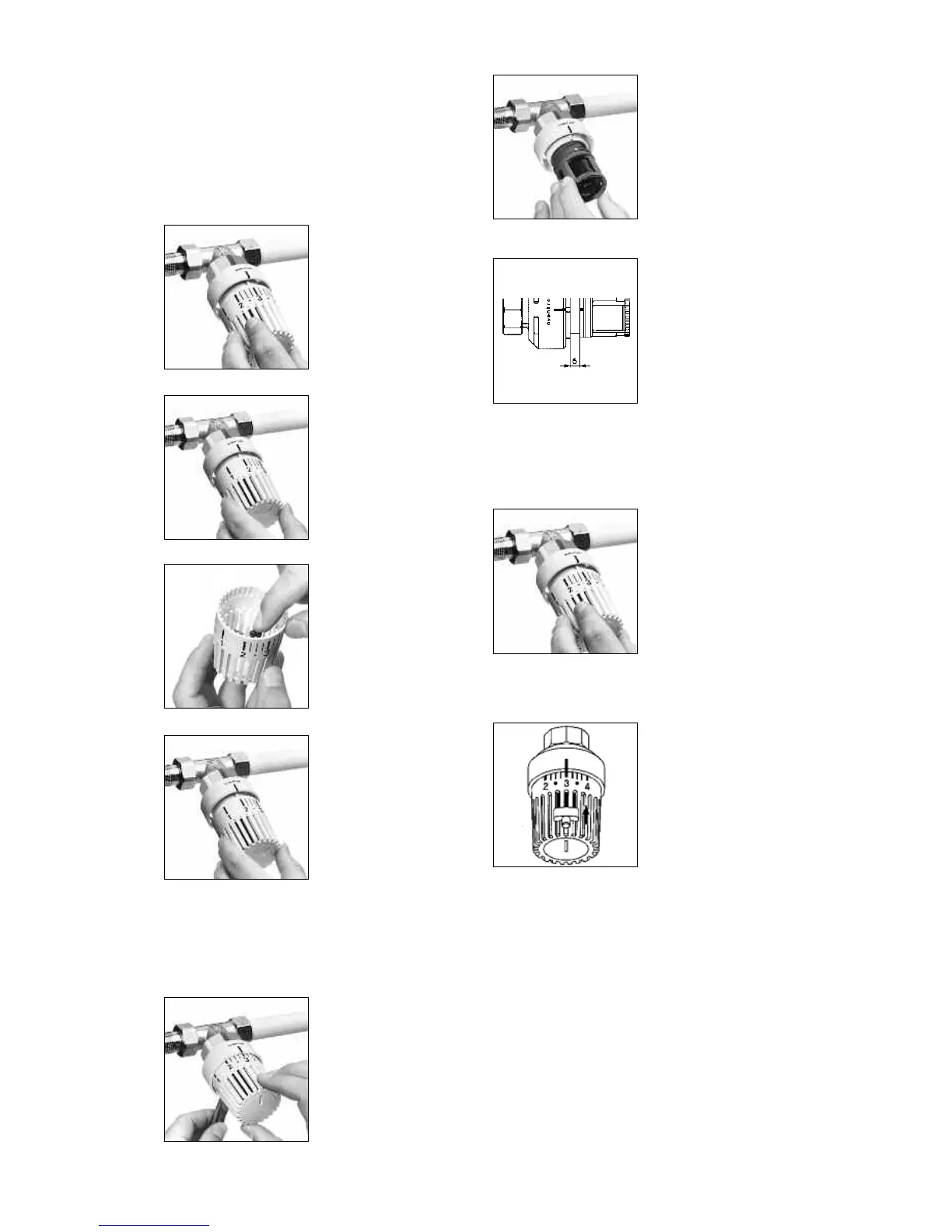

Photo 16: Valeur de réglage
bloquée: Enfoncer l’outil réf.
198 91 00 dans la poignée
pour que les tiges de l’outil soient positionnées dans la ner-
vure devant et l’autre derrière le trait de repère. Enfoncer
l’outil en direction de la flèche qui de cette façon libère les
clips. Retirer l’outil. Plage de réglage limitée: Tourner la poi-
gnée sur le réglage inférieur ou supérieur. Enfoncer l’ou-
til dans la poignée pour que les tiges de l’outil soient po-
sitionnées dans la nervure devant et derrière le trait de re-
père. Enfoncer l’outil en direction de la flèche qui de cet-
te façon libère les clips. Retirer l’outil.
Maintenant, on peut comme sur photo 1, retirer la poignée,
enlever les clips et repositionner une nouvelle fois.
16
Blocage d’une valeur de réglage
Pour éviter que la valeur de consigne soit éventuellement
déréglée, on peut bloquer le thermostat sur chaque valeur
de consigne souhaitée. Exemple: Blocage sur chiffre «2»
(environ 16 °C par ex. pour halles d’entrée, chambres à
coucher). D’abord on retire la poignée manuelle comme
démontré sur photo 1. Ensuite le marquage d’ajustage (per-
ç
age ou trait blanc) est positionné en face du trait de re-
p
ère.
Photo 8: La poignée ma -
nuelle est positionnée lâ -
chement pour que le chiffre
«3» soit en face du trait de
repère.
8
Photo 9: En poussant légè -
re ment sur la poignée ma -
nuelle, tourner vers la droi-
te pour que le chiffre «2»
soit en face du trait de re-
père. Retirer la poig née
manuelle. (Le marquage
d’ajustage sur le support du
capteur de dilatation est
maintenant tourné à droite.)
9
Photo 10: Les deux clips à
l’intérieur de la poignée
ma nuelle sont retirés com-
me démontré sur photo 3 et
sont positionnés dans une
nervure devant et derrière le
chiffre «2». (La nervure di-
rectement en face du chiffre
«2» reste libre.)
10
Photo 11: La poignée ma -
nuelle est maintenant posi-
tionnée de telle manière
que le chiffre «2» soit en
face du trait de repère. La
valeur de consigne est alors
bloquée sur chiffre «2» (en-
viron 16°C). Ensuite pous-
ser avec la paume de la
main pour que la poignée
s’enclenche.
11
Ajustage:
Le thermostat est ajusté à 20 °C = chiffre «3» en usine.
Dans le cas ou l’ajustage serait déréglé, on peut réajus-
ter le thermostat en suivant les instructions suivantes:
12
Photo 12: Retirer la poignée
manuelle à l’aide de l’outil
réf. 198 91 00 ou une poin-
te, par ex. I’embout d’un
stylo. En fon cer la pointe
dans le trou sur la face in-
férieure du thermostat et
par une simple rotation vers
la droite jusqu’en butée,
on retire facilement la poi-
gnée.
13
Photo 13: Retirer la poignée
manuelle, puis tourner le
support du capteur de dila-
tation vers la droite jus-
qu’en butée. Ensuite tourner
vers la gauche jusqu’à ce
que le marquage d’ajusta-
g
e (per çage ou trait blanc)
s
oit en face du trait de re-
père.
14
Photo 14: Dans le cas ou le
support du capteur de
dilata tion aurait été com-
plètement dévissé, et avant
de vouloir revisser, il est re-
commandé en raison du
double filetage, de bien po-
sitionner le filetage correct.
Après avoir revissé le cap-
teur et l’avoir ajusté,
I’écarte ment entre le sup-
port et le bord du capteur
doit être d’environ 6 mm.
15
Photo 15: Repositionner la
poignée manuelle de telle
manière que le chiffre «3»
soit en face du trait de re -
père, pousser et enclen-
cher la poignée.
11
