Aufheben der Begrenzung oder Blockierung
Ist der Einstellbereich mit
Hilfe der Clipse begrenzt
oder blockiert, lässt sich
der Handgriff nicht wie in
Bild 1 oder in Bild 12 be-
schrieben, abziehen. Für
diesen Fall gilt folgendes:
Bild 16: Blockierter Einstell-
wert: Das Werkzeug (Art.-
Nr.198 91 00) auf den Hand-
griff stecken, so dass ein
Steg in die Nut vor und ein Steg in die Nut nach der Ein-
stellmarke fasst. Werkzeug in Pfeilrichtung einschieben,
dadurch die Clipse lösen. Werkzeug entfernen.
Begrenzter Einstellbereich:
Handgriff auf unteren bzw. oberen Grenzwert des Ein-
stellbereiches drehen. Das Werkzeug auf den Handgriff
stecken, so dass ein Steg in die Nut vor und ein Steg in
die Nut nach der Einstellmarke fasst. Werkzeug in Pfeil-
richtung einschieben, dadurch Clipse lösen.
Werkzeug entfernen.
Jetzt kann der Handgriff wie in Bild 1 beschrieben, gelöst
werden. Die Clipse entfernen und neu positionieren.
16

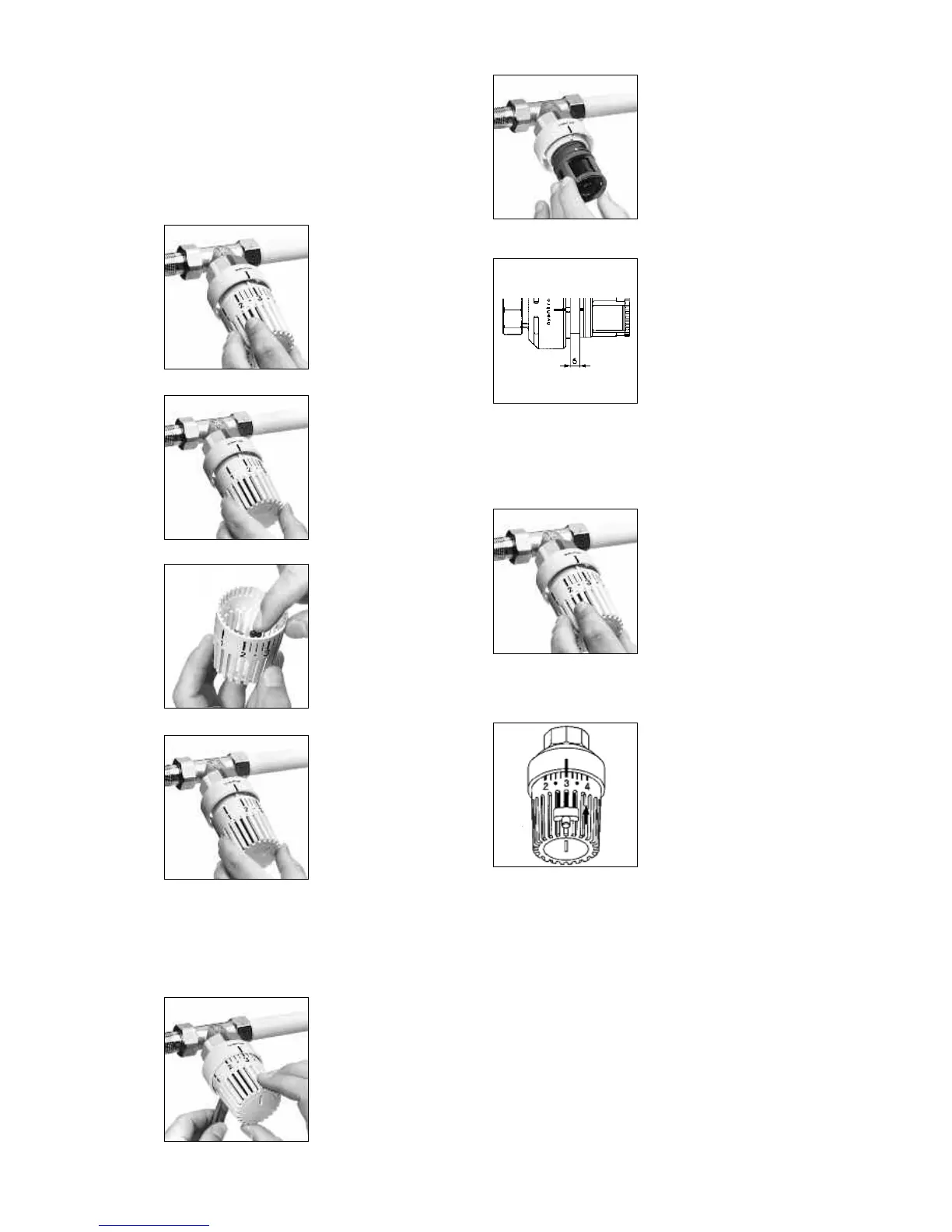

Blockieren einer Einstellung
Um eine eventuelle Sollwertverstellung durch Unbefugte
zu verhindern, kann jeder beliebige Einstellwert des Ther-
mostaten blockiert werden. Beispiel: Blockierung des Ein-
stellwertes auf Merkzahl „2“. (Dies entspricht ca. 16 °C,
z. B. für Flure, Schlafzimmer). Dazu wird zunächst der Hand-
griff wie in Bild 1 beschrieben gelöst, bis die wie in Bild 2
b
eschriebene Justiermarkierung (Bohrung bzw. weißer
S
trich) auf die Einstellmarke zeigt.
Bild 8: Der Handgriff wird
jetzt lose aufgesteckt, so
dass die Merkzahl „3“ ge-
genüber der Einstellmarke
liegt.
8
Bild 9: Handgriff unter
gleichzeitigem, leichten
Andrücken auf die Merkzahl
„2“ verdrehen. Den Hand-
griff wieder abnehmen. (Die
Justiermarkierung auf dem
Fühlerhalter ist nun nach
rechts verdreht.)
9
Bild 10: Die zwei Clipse in-
nerhalb des Handgriffes
werden wie in Bild 3 be-
schrieben herausgezogen
und in die Positionen je
eine Nut vor bzw. nach
Merk zahl „2“ eingesteckt.
(Die Nut direkt gegenüber
der Merkzahl „2“ bleibt
also frei.)
10
Bild 11: Der Handgriff wird
jetzt so aufgesteckt, dass
die Merkzahl „2“ gegenüber
der Einstellmarke liegt. Die
Einstellung ist nun in der Po-
sition „2“ (ca. 16 °C)
blockiert. Dann mit dem
Handballen kräftig gegen
den Handgriff drücken oder
gegenschlagen, bis er ein-
rastet.
11
Justierung:
Der Thermostat ist werkseitig auf 20 °C = Merkzahl „3“
justiert. Sollte die werkseitige Justierung verstellt sein, kön-
nen Sie diese wie folgt wieder herstellen:
12
Bild 12: Zum Abziehen des
Handrades ist das Werk-
zeug (Art.-Nr. 198 91 00)
oder ein passender Stift,
z. B. der Druckknopf eines
Kugelschreibers in das De-
montageloch auf der Un-
terseite des Thermostaten
zu stecken. Durch Drehen
des Handgriffes nach
rechts bis in die Schließ-
stellung kann dieser leicht
gelöst werden.
13
Bild 13: Den Handgriff ab-
ziehen. Fühlerhalter nach
rechts bis zum Anschlag in
den Ständer eindrehen,
dann soweit nach links wie-
der herausdrehen, bis die
Justiermarkierung (Bohrung
b
zw. weißer Strich) auf die
E
instellmarke zeigt.
14
Bild 14: Sollte der Fühlerhal-
ter einmal vollständig aus
dem Ständer herausge-
schraubt worden sein, ist
beim Wiedereinschrauben
aufgrund des zweigängi-
gen Befestigungsgewindes
darauf zu achten, dass der
richtige Gewindeanfang an-
gesetzt wird. Nach erfolgter
Justierung muss der Ab-
stand zwischen Ständer
und Fühlerhalter ca. 6 mm
betragen.
15
Bild 15: Handgriff so wieder
aufsetzen, dass die Merk-
zahl „3“ des Handgriffes
gegenüber der Einstell-
marke liegt. Kräftig gegen-
drücken oder mit dem
Handballen gegenschlagen,
bis der Handgriff einrastet.
3
