Limitation de la plage de réglage
G
râce aux deux clips incorporés dans la poignée manuelle
(poig née graduée), la plage de réglage du thermostat peut
être limitée vers le haut ou le bas à volonté. Les clips
peuvent seulement être fixés à l’intérieur de la poignée
manuelle. Pour ce faire, chacune des deux tiges du clip doit
être positionnée dans une des deux nervures prévues à
l’intérieur de la poignée manuelle.
Exemple: Limitation de la plage de réglage à une valeur de
c
onsigne inférieure de 16 °C (chiffre «2») et une valeur de
consigne supérieure de 24 °C (chiffre «4») (par ex. pour
salles de séjour, maisons de retraite).

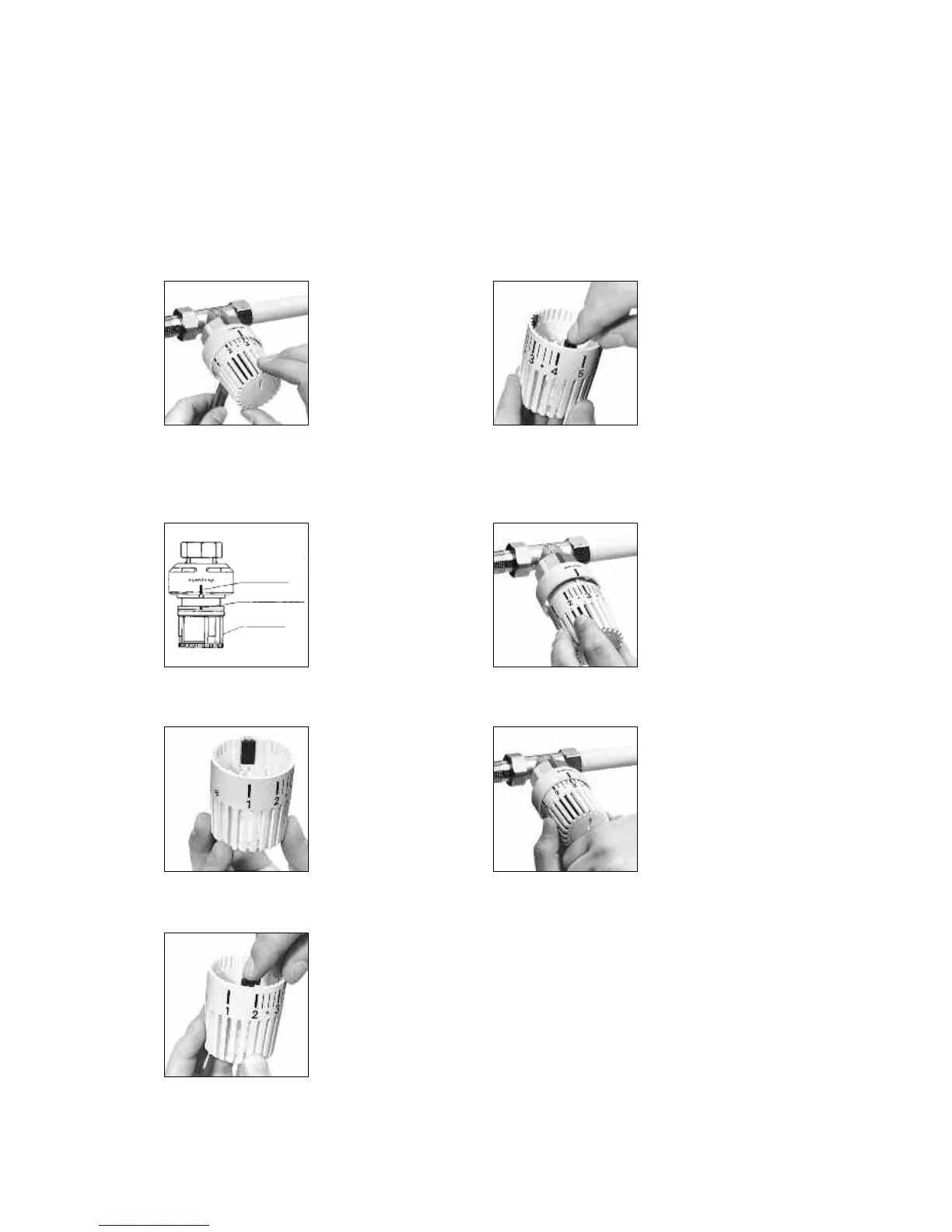

Photo 1: Retirer la poignée
manuelle à l’aide de l’outil
réf. 198 91 00 ou une poin-
te, par ex. I’embout d’un
stylo. Enfoncer la pointe
dans le trou sur la face in-
férieure du thermostat et
par une simple rotation
vers la droite jusqu’en bu-
tée, on retire facilement la
poignée (voir photo 16).
Photo 2: Après avoir retiré la
poignée manuelle, tourner le
support du capteur de dila-
tation vers la gauche jus-
qu’à ce que le marquage
d’ajustage (perçage ou trait
blanc) soit en face du trait
de repère.
Photo 3: A l’intérieur de la
poig née manuelle, se trou-
vent deux clips en «position
d’attente» – comme sur la
photo – que vous pouvez
retirer. (Les clips, s’ils ne
sont pas utilisés, peuvent
bien sûr être remis en «po-
sition d’attente».)
4
Photo 4: Pour limiter la va-
leur de consigne inférieure,
par ex. sur chiffre «2»
(environ 16°C), faire glisser
un clip dans la nervure
devant le chiffre «2» com-
me sur le photo. (La nervu-
re en face du chiffre «2»
reste libre.)
Photo 5: Pour limiter la va-
leur de consigne supérieu-
re, par x. sur chiffre «4» (en-
viron 24 °C), faire glisser le
deuxième clip dans la ner-
vure derrière le chiffre «4».
(La nervure en face du
chiffre «4» reste libre.)
6
Photo 6: Repositionner la
poig née manuelle pour que
le chiffre «3» soit en face du
trait de repère.
7
Photo 7: Pousser avec la
paume de la main la poig-
née manuelle pour l’en-
clencher. La plage de régla-
ge du thermostat est ainsi
limitée. Le réglage est
maintenant limité de 2 à 4
sur la poignée (environ 16
°C à 24 °C).
T
rait de repère
Marquage d’ajustage
Support du cap-
teur de dilatation
10
