OxyGo Next - Conexiones de Entrada y Salida; Instrucciones de Funcionamiento; Instrucciones Generales

34

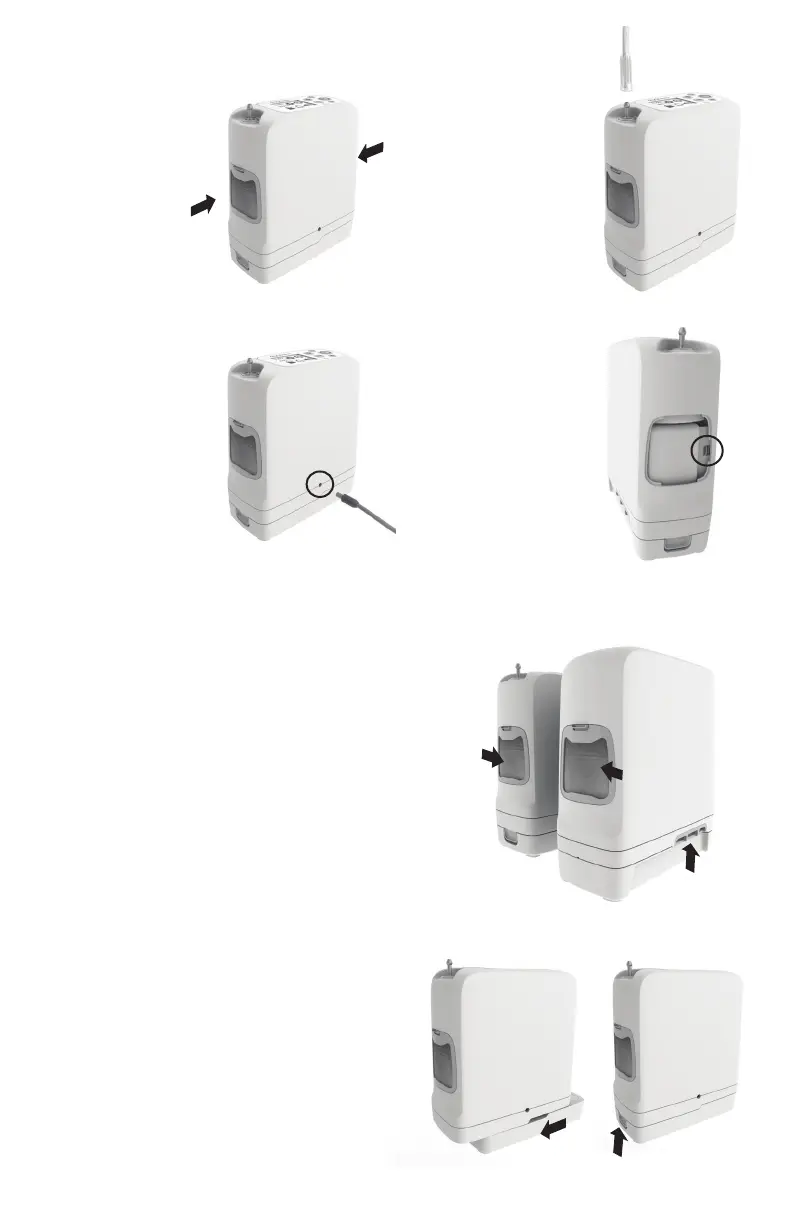

Conexiones de entrada y salida
Filtro de
partículas
Los ltros deben
estar colocados
en los extremos
de la entrada
delconcentrador
durante su
funcionamiento,
a nde conservar
limpio el aire
queingresa.
Accesorio
deboquilla
dela cánula
La cánula nasal
se conecta a esta
boquilla de salida
del aire oxigenado
del OxyGoNEXT.
Puerto USB
Se emplea
únicamente a efectos
de mantenimiento.
Conexión de CC
Conexión para un
suministro externo
desde la fuente de
alimentación de
corriente alterna
odesde el cable de
corriente continua.
4. Instrucciones de funcionamiento
Instrucciones generales
1. Ubique el OxyGoNEXT en un sitio con
adecuada ventilación.
2. Los puntos de entrada y salida de aire
no deben tener obstrucciones. Coloque
el OxyGoNEXT de tal forma que sea
posible escuchar las alertas sonoras.
Utilice siempre el OxyGoNEXT en posición
vertical (la imagen le servirá de guía).
3. Asegúrese de que los ltros de partículas
estén bien colocados en ambos extremos
del dispositivo.
4. Inserte la batería del OxyGoNEXT
deslizándola en su sitio hasta que el seguro
regrese a la posición más elevada.
5. Conecte la clavija de entrada de corriente
alterna a la fuente de alimentación.
Conecte el enchufe de corriente alterna
alsuministro eléctrico y la clavija de
salidade corriente al OxyGoNEXT.
El indicador LED verde de lafuente
de alimentación se iluminará, yel
concentrador emitirá unpitido.
Rejilla de
entrada
Rejilla de
entrada
1., 2., 3.
4.
Rejilla
de
entrada
Rejilla
de
entrada
Rejilla
de salida
