Pado FDE-101RM - 2.0 Component Identification

www.pado.com.br
04

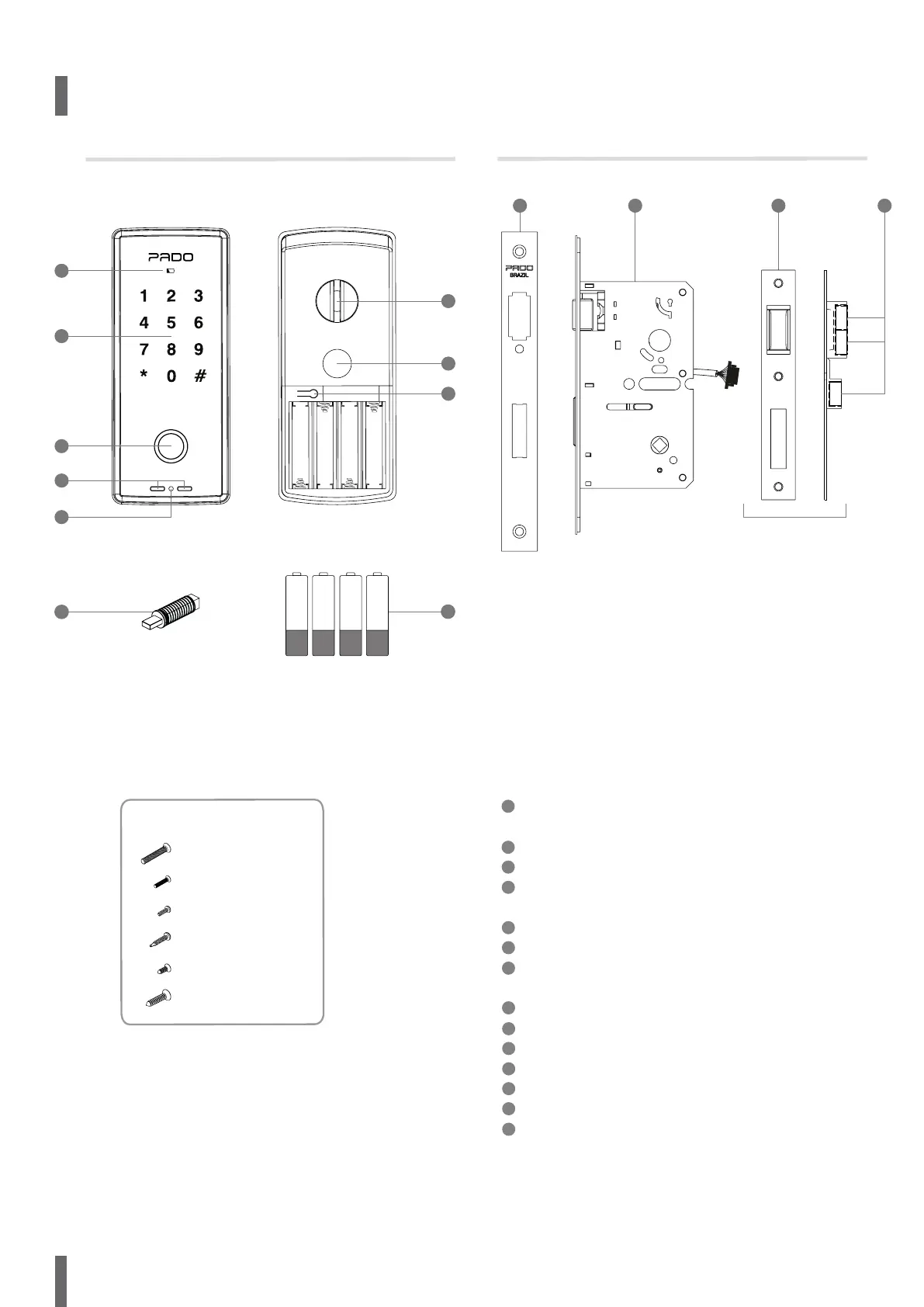

2. Identificações
Identificación / Identification
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Indicador de baixo nível de carga das pilhas/ Indicador de
bajo nivel de carga de las pilas/ Batteries replacement indicator
Teclado numérico/ Teclado numérico/ Numeric Keypad
Leitor biométrico/ Lector Biométrico/ Fingerprint scanner
Terminais para bateria de emergência (9v)/ Terminales para
batería de emergencia (9v)/ Emergency power supply (9v)
Botão de reinicialização/ Botón de reinicio/ Reset button
Tranqueta manual/ Cerrojo manual/ Manual lever lock
Botão de bloqueio automático/ Botón de bloqueo automático/
Unlock/Lock button
Botão de Registro/ Botón de registro/ Register button
Falsa-testa/ Frente falsa/ Backplate
Máquina/ Maquina/ Mortise
Contra-testa/ Contra frente/ Strike
Imãs/ Imanes/ Magnets
Eixo acionador/ Eje de accionamiento/ Drive shaft
Pilhas AA (4x)/ Pilas AA (4x)/ AA batery (4x)
14
13
Parafusos
Parafuso M5x25mm (2x)
Parafuso M5x15mm (2x)
Parafuso M4x8mm (2x)
Parafuso 4.2x16mm (2x)
Parafuso 2.9 x 9.5 (2x)
Parafuso 3.9 x 19 (2x)
2
7
8
6
1
10 11 129
3
5
4
