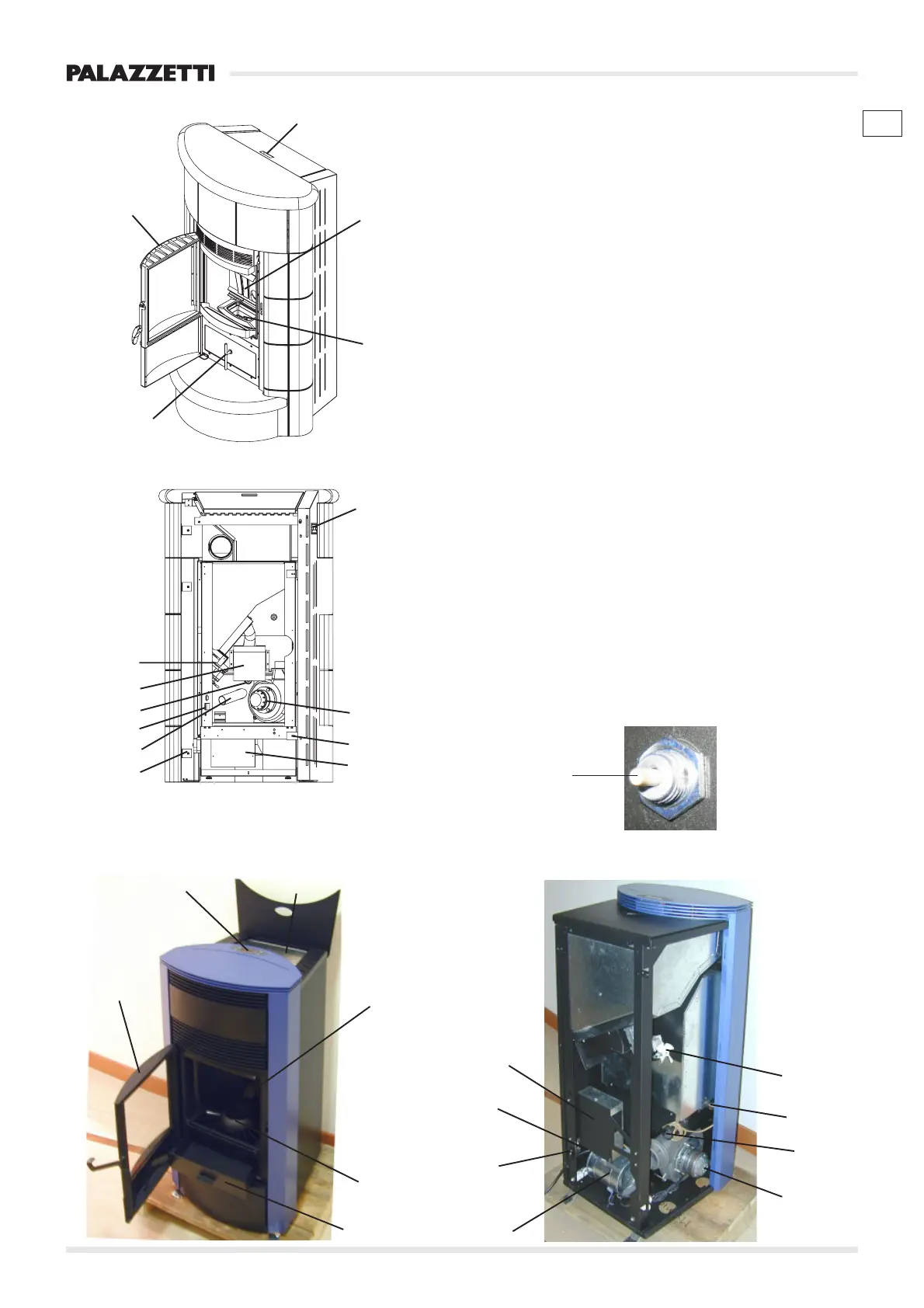

3.3 DESCRIZIONE DELLE PARTI PRINCIPALI
DELLA STUFA
A) Serbatoio pellet
B) Porta con maniglia
C) Camera di combustione
D) Cassetto cenere
E) Pannello comandi
F) Braciere
G) Ventilatore riscaldamento ambiente
È inserito nella parte posteriore della stufa. Si
avvia automaticamente quando la struttura della
stufa si riscalda e si spegne automaticamente
quando si raffredda.
H) Ventilatore espulsione fumi
Consente l’espulsione forzata dei fumi e
contemporaneamente l’aspirazione di aria
comburente al braciere.
Lavora in parallelo alla coclea di caricamento e
varia la potenzialità di scarico dei fumi in funzione
della potenza termica.
I) Condotto d’aspirazione aria comburente
L) Pressostato
M) Termostato a riarmo manuale
N) Sistema di caricamento
È composto da un motoriduttore e da una coclea
e permette il dosaggio del pellet nel braciere.
O) Scheda elettronica
P) Interruttore accensione stufa
Q) Resistenza elettrica
