6 INSTALLAZIONE
L'installazione deve essere effettuata da personale
qualificato in osservanza alla norma EN 10683-05.
6.1 LIVELLAMENTO DELLA STUFA

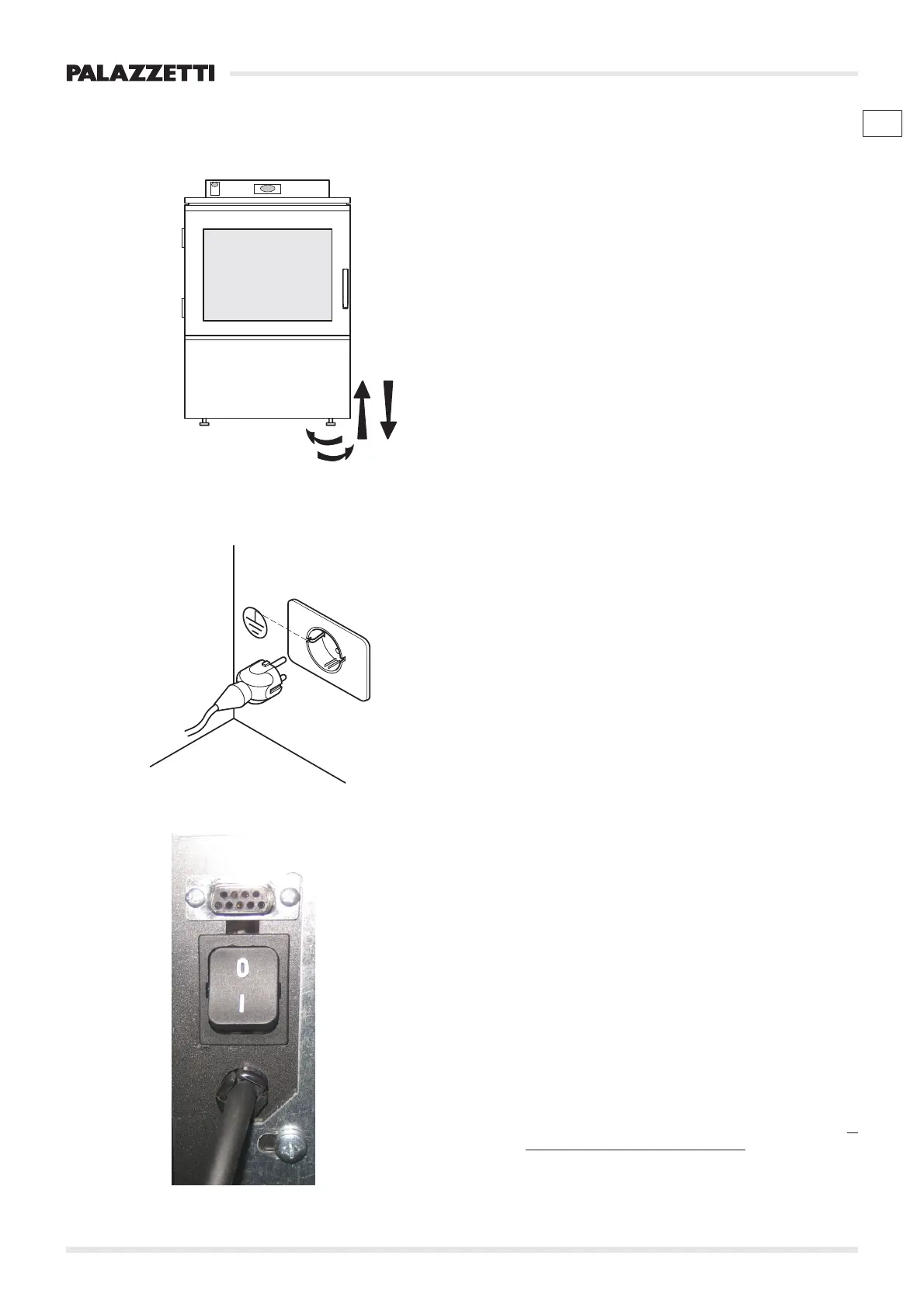

La stufa deve essere livellata, con l’ausilio di un’asta
a bolla, agendo sui piedini di regolazione (Fig. 6.1.1).
A B = Asta a Bolla
6.2 ALLACCIAMENTO AGLI IMPIANTI
6.2.1 Collegamento elettrico
È sufficiente collegare la stufa all’impianto elettrico
attraverso la spina in dotazione.
)
Il collegamento elettrico (spina) deve essere
facilmente accessibile anche dopo l’installazione
della stufa.
!
Se il cavo di alimentazione risulta danneggiato deve
essere sostituito dal servizio di assistenza tecnica
o da un tecnico qualificato in modo da prevenire
ogni rischio.
6.2.1.1 Messa a terra
PERICOLO

È obbligatorio che l’impianto sia provvisto di messa
a terra e di interruttore differenziale in ottemperanza
alle leggi vigenti (Fig. 6.2.1).
!
Il condotto di scarico fumi deve essere dotato di
proprio collegamento a terra.
6.2.1.2 Avviamento
Per l’avviamento posizionare l’interruttore su “I”
(acceso) (Fig. 6.2.2).
6.2.1.3 Termostato ambiente
Il termostato ambiente va collegato agli ingressi 7 e 8
della morsettiera CN7 della scheda elettronica.
)
Il termostato deve essere configurato come
NORMALMENTE APERTO.
6.2.1.4 Dispositivo remoto
Il dispositivo remoto va collegato agli ingressi 5 e 6
della morsettiera CN7 della scheda elettronica in
sostituzione della sonda ambiente.
)
Il dispositivo remoto deve essere configurato
NORMALMENTE APERTO ed avere un differenziale
regolabile.
