5.5.1 Scarico a tetto mediante canna fumaria
La canna fumaria per lo scarico dei fumi deve essere
realizzata in osservanza alle norme EN 10683 - EN
1856-1-2 - EN 1857 - EN 1443 - EN 13384-1-3 - EN
12391-1 sia per quanto riguarda le dimensioni che
per i materiali utilizzati nella sua costruzione.
Canne fumarie FATISCENTI, costruite con materiale
non idoneo (fibrocemento, acciaio zincato, ecc... con
superficie interna ruvida e porosa) sono fuorilegge e
pregiudicano il buon funzionamento della stufa.
Lo scarico dei fumi attraverso la canna fumaria
tradizionale (Fig. 5.5.4) può essere fatto purché siano
rispettate le seguenti regole:
- assicurarsi sullo stato di manutenzione della
canna fumaria; in caso di canna fumaria vecchia
si consiglia di provvedere al risanamento
introducendo una tubazione in acciaio
opportunamente isolata (lana di roccia,
vermiculite).
- I fumi possono essere scaricati direttamente in
canna fumaria solo se questa ha una sezione
massima di 15 × 15 cm o diametro 15 cm ed è
provvista di uno sportello di ispezione.

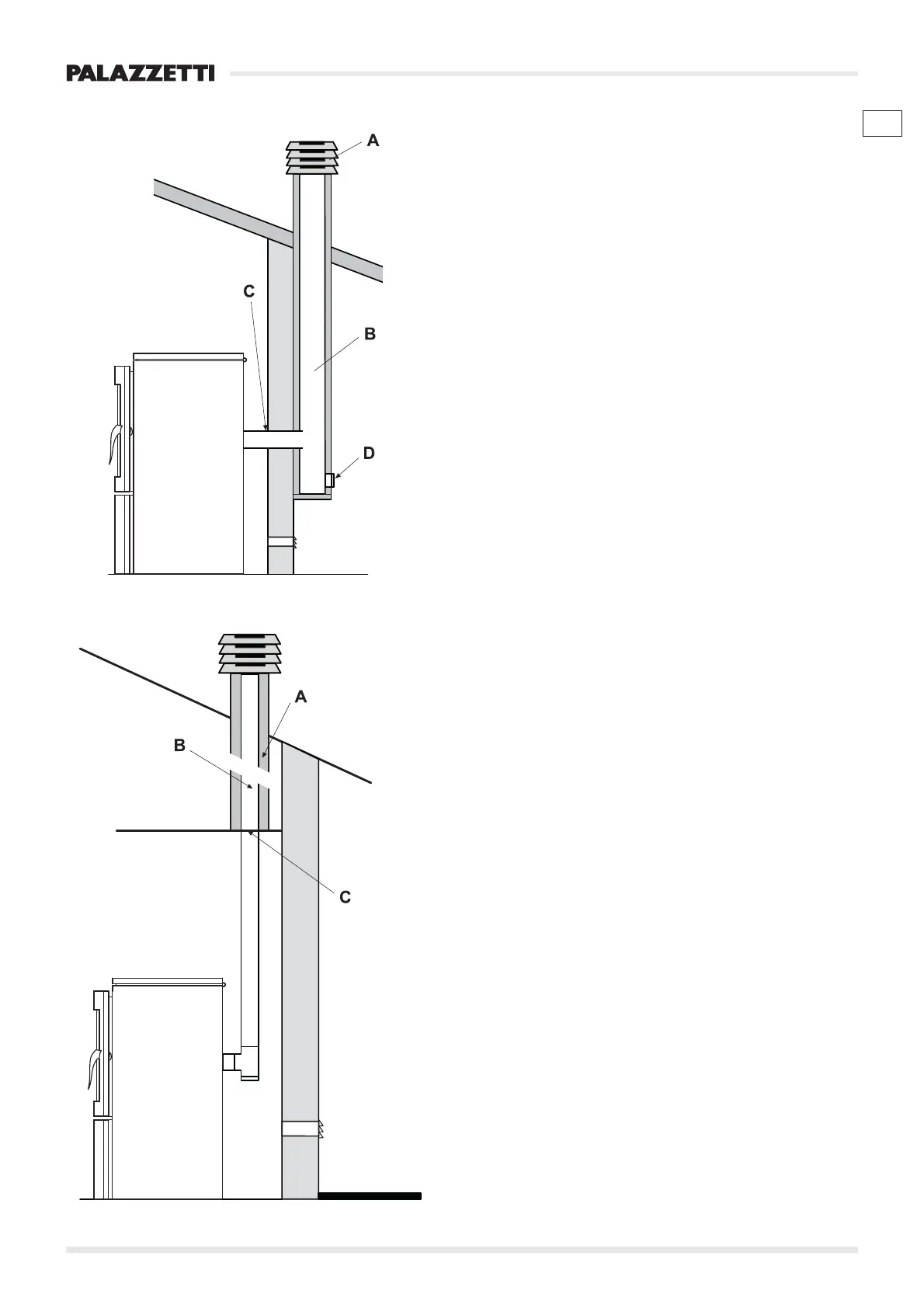

A) Comignolo antivento.
B) Sezione massima di 15 × 15 cm o diametro 15
cm e altezza massima di 4 - 5 metri.
C) Sigillare.
D) Ispezione.
!
- In caso di canna fumaria di sezione maggiore è
necessario “intubare” la canna fumaria con una
tubazione in acciaio (con diametro in funzione
del percorso) opportunamente isolata (Fig. 5.5.5).
- Assicurarsi che il collegamento alla canna
fumaria in muratura sia opportunamente sigillato
- Evitare il contatto con materiale combustibile (travi
in legno) e in ogni caso provvedere al loro
isolamento con materiale ignifugo.
A) Vermiculite e/o lana di roccia.
B) Tubazione in acciaio.
C) Pannello di chiusura.
