94/102 cod. 004770530 - 01/2009 ECOFIRE CINDY-CINDY CANALIZZATA-DIAMANTE-AURORA-FENICE-JENNY TURBO
CN5CN13
CN1
CN9
CN4
CN7CN8
ACC
COC
FUM
FUS
CN2
CN8
BUZZER
RELE
CN1
CN5
DISPLAY
CN4
TERM -TC1+
SERIALE
JTAG
OROLOGIO
CN13
TRASFORMATORE
AUX
AL2AL1
N
V2/PO
CN6
N.H2O N.AMBBLU N.PEL.GND+5VENC
CN9
CN7
CN11
M
M
M
SCA
PE
COD.
I023_4
N
F
filtro di
rete
230V
004722359
Sensore
di Hall
Sonda
Pellet
Sonda
Ambiente
Termostato
Ambiente
Sonda
Fumi
Resistenza
Motoriduttore
Pressostato
Termostato
Vent. amb. Vent. fumi
Presa shuko
PANNELLO COMANDI
Interruttore
Giallo / Verde
1
2
3
4
7
8
9
10
12 1234567 8910111213
1
2
1
2
3
4
5
6
N
F
G
A
E
L
C
B
D I
FN
P
O

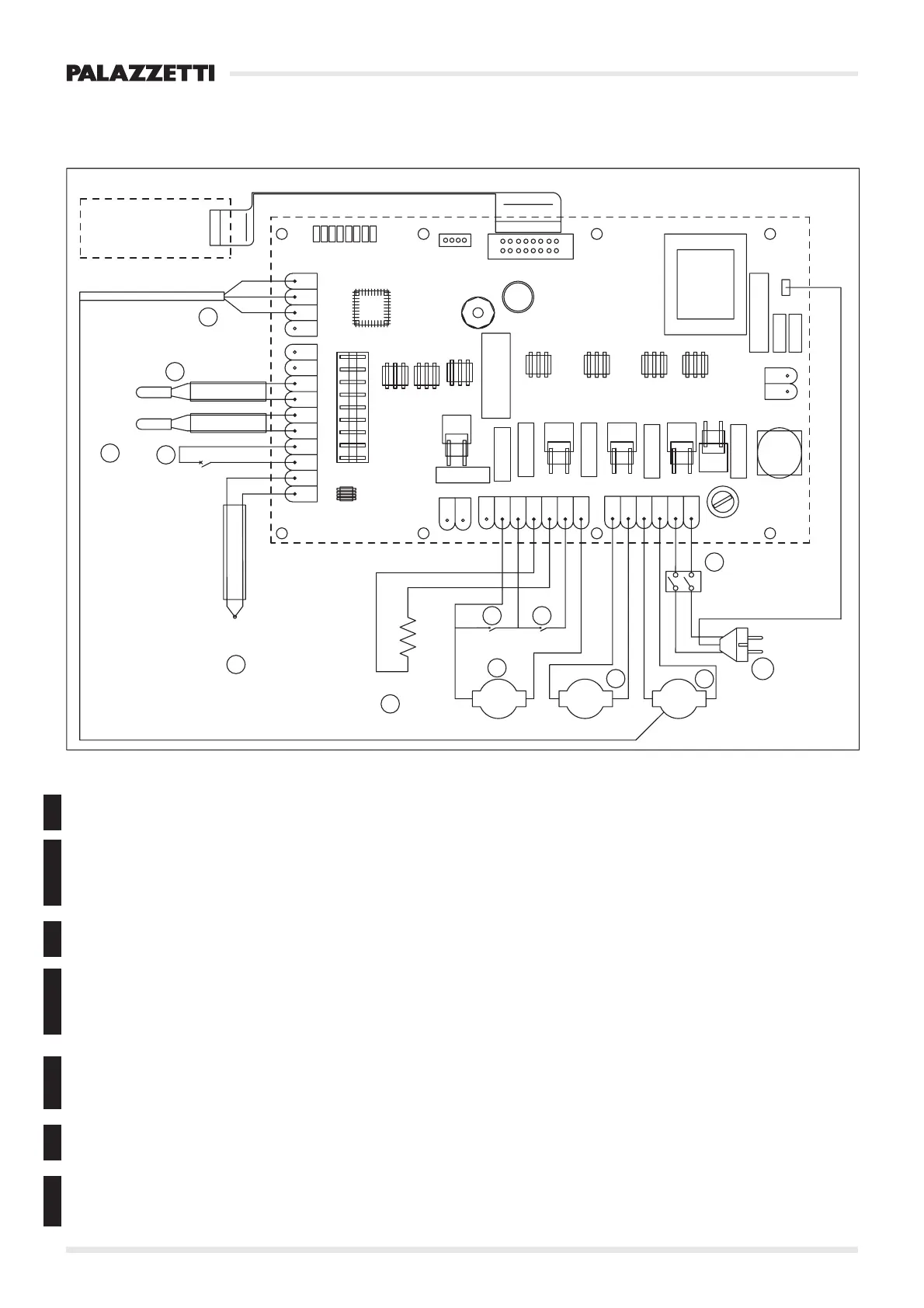

10 SCHEMA ELETTRICO - WIRING DIAGRAM - ELEKTRISCHER SCHALTPLAN
SCHEMA ASSEMBLAGGIO ELETTRICO
....... MASSA ALIMENTAZIONE
D) ... PRESSOSTATO (2) - (3)
E) ... RESISTENZA AD INCANDESCENZA (4) - (5)
L) .... COCLEA CARICAMENTO (2) - (7)
I) ..... TERMOSTATO (3) - (6)
....... PANNELLO COMANDI
A) .... SONDA FUMI (9) Rosso (+) - (10) Blu (-)
G) ... TERMOSTATO AMBIENTE (7) - (8)
F) .... SONDA AMBIENTE (5) - (6)
N) ... SONDA PELLET (3) - (4)
B) ... VENTILATORE SCARICO FUMI (10) - (11)
C) ... VENTILATORE AMBIENTE (8) - (9)
FN) . ALIMENTAZIONE 230 V 50 Hz (12) - (13)
O) ... SENSORE DI HALL (1) - (2) - (3)
....... USCITA SERIALE
WIRING DIAGRAM
....... POWER EARTH
D) ... PRESSURE SWITCH (2) - (3)
E) ... INCANDESCENT ELEMENT (4) - (5)
L) .... LOADING VOLUTE (2) - (7)
I) ..... THERMOSTAT (3) - (6)
....... CONTROL PANEL
A) .... SMOKE PROBE (9) Red (+) - (10) Blue (-)
G) ... ROOM THERMOSTAT (7) - (8)
F) .... AMB. TEMP. PROBE (5) - (6)
N) ... PELLET PROBE (3) - (4)
B) ... SMOKE DISCHARGE FAN (10) - (11)
C) ... EXCHANGER FAN (8) - (9)
FN) . POWER SUPPAY 230 V 50 Hz (12) - (13)
O) ... HALL SENSOR (1) - (2) - (3)
....... SERIAL OUTPUT
