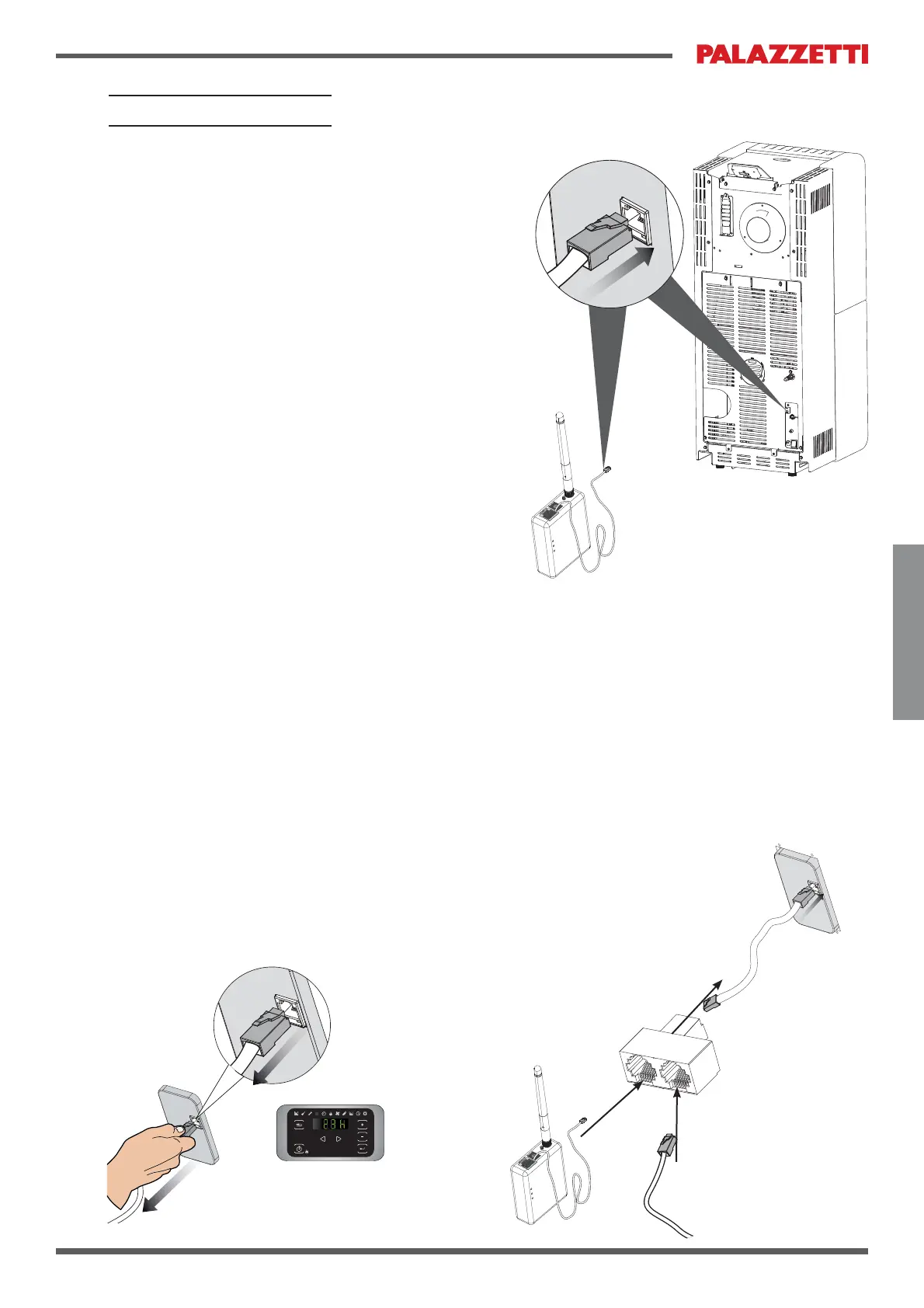

Fig. 4.3
Fig. 4.1
Fig. 4.2
25
FRANÇAIS
4 INSTALLATION
L’installation du Connection Box comprend les
étapes simples suivantes :
Montage de l’antenne sur le Connection Box
ATTENTION ! visser l’antenne jusqu’à la
butée.
Branchement du dispositif au poêle
Palazzetti
Fixation du Connection Box au poêle
Alimentation du Connection Box.
4.1 RACCORDEMENT AU POÊLE
Le raccordement du Connection Box au poêle
peut être effectué de différentes manières selon
le modèle de poêle possédé.
4.1.1 Poêles à granulés déjà prédisposés en
usine
Si le poêle à granulés possédé a déjà un port
5- IHPHOOH OLEUH FHOD VLJQL¿H TX¶LO HVW GpMj
prédisposé pour accueillir le Connection Box.
,O VXI¿UD GH EUDQFKHU OH FRQQHFWHXU 5- GX
Connection Box au poêle (Fig. 4.1).
Dans ce cas, vous n’aurez pas besoin d’utiliser
le séparateur fourni dans l’emballage.
4.1.2 Installation à travers le panneau de
commandes avec le connecteur RJ11.
Pour tous les poêles à granulés non prédisposés
et qui prévoient un panneau de commande avec
connecteur arrière de type RJ11 (Figure 4.2) :
S’assurer que le poêle est éteint et
débranché du courant électrique.
Débrancher le connecteur RJ11 à l’arrière
du panneau de commandes du poêle
(Figure 4.2).
Connecter le séparateur sur le panneau de
commandes du poêle par le biais du câble
RJ11 mâle - mâle (Fig. 4.3a).
&RQQHFWHU OH ¿O SUpDODEOHPHQW GpFURFKp
du panneau de commandes et celui du
&RQQHFWLRQ%R[DXVpSDUDWHXU¿JXUHE
