4.1.3 Installation à l’aide du connecteur à quatre
pôles Modu2.
Cette installation doit être obligatoirement
réalisée par un personnel spécialisé Palazzetti.
Pour tous les poêles à granulés Palazzetti non
prédisposés et qui n’incluent pas un panneau de
commande avec connecteur arrière type RJ11,
il faut effectuer le raccordement du Connection
Box directement sur la carte électronique du
poêle.
Raccordement :
 S’assurer que le poêle est éteint et
débranché du courant électrique.

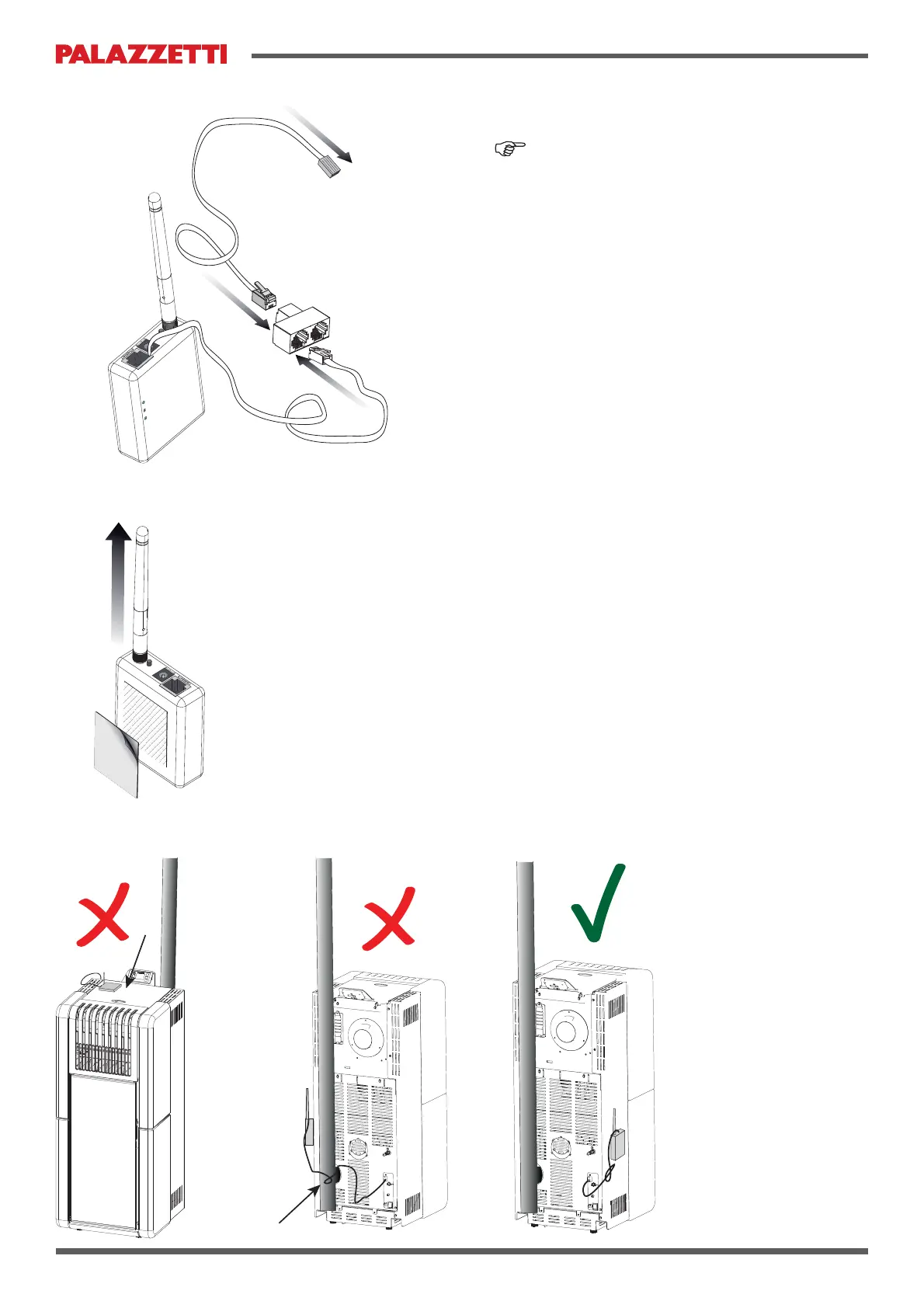

 Connecter le séparateur (Fig. 4.4) au
Connection Box et au câble M/RJ11- F/
MODU2 4 broches.
 Brancher le câble MODU2 4 broches au
connecteur correspondant sur la carte
électronique du poêle.
4.2 FIXATION DU CONNECTION BOX AU
POÊLE
/D ¿[DWLRQ GX &RQQHFWLRQ %R[ DX SRrOH
est effectuée en appliquant au poêle et au
Connection Box le velcro double face fourni.
 Choisir à l’arrière du poêle, une position
froide, de manière à ne pas générer
d’interférences lors des opérations
d’entretien et lors du fonctionnement du
poêle.
 Appliquer le velcro des deux côtés et
placer le Connection Box en s’assurant que
l’antenne de ce dernier est orienté vers le
haut (Fig. 4.5).
 9pUL¿HUTXHOHVpYHQWXHOVFkEOHVOLEUHVVRQW
¿[pVVXUOHSDQQHDXDUULqUHGXSRrOHDYHF
une bague.
