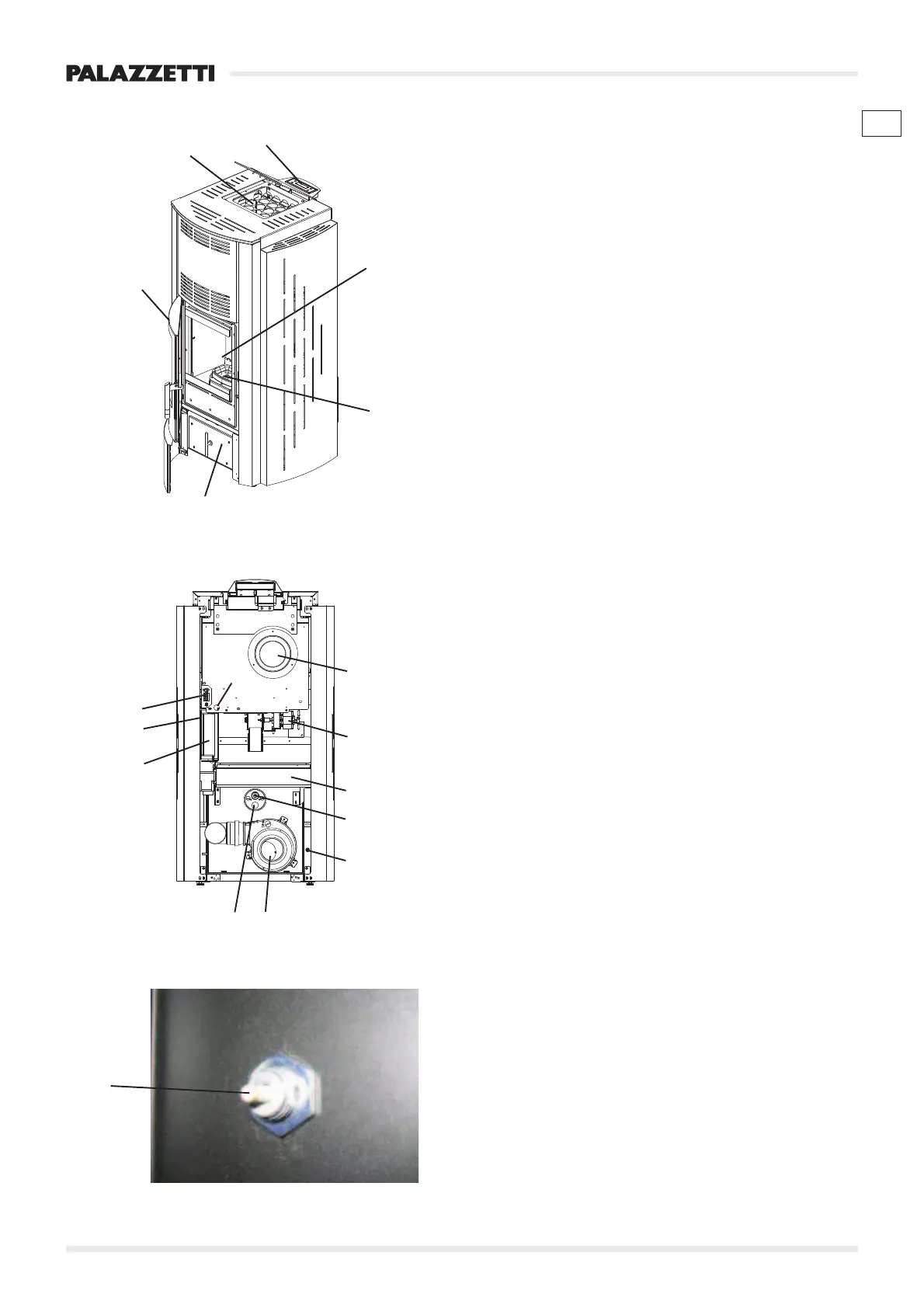

3.3 DESCRIZIONE DELLE PARTI PRINCIPALI
DELLA STUFA
A) Serbatoio pellet
B) Porta con maniglia
C) Camera di combustione
D) Cassetto cenere
E) Pannello comandi
F) Braciere
G) Ventilatore riscaldamento ambiente
(Non
presente nella versione SILENT)
È inserito nella parte posteriore della stufa. Si
avvia automaticamente quando la struttura della
stufa si riscalda e si spegne automaticamente
quando si raffredda.
H) Ventilatore espulsione fumi
Consente l’espulsione forzata dei fumi e
contemporaneamente l’aspirazione di aria
comburente al braciere.
Lavora in parallelo al sistema di caricamento e
varia la potenzialità di scarico dei fumi in funzione
della potenza termica.
I) Condotto d’aspirazione aria comburente
L) Pressostato
M) Termostato a riarmo manuale
(In alcuni modelli
in posizione M1)
N) Sistema di caricamento
È composto da un motoriduttore e da un dosatore
e permette la discesa del pellet nel braciere.
O) Scheda elettronica
P) Interruttore accensione stufa
Q) Resistenza elettrica
R) Uscita aria calda posteriore
!
Tutte le stufe senza il ventilatore ambiente sono
identificate come SILENT.
