36/104 cod. 004770763 - 11/2010 ECOFIRE SCRICCIOLA
IT

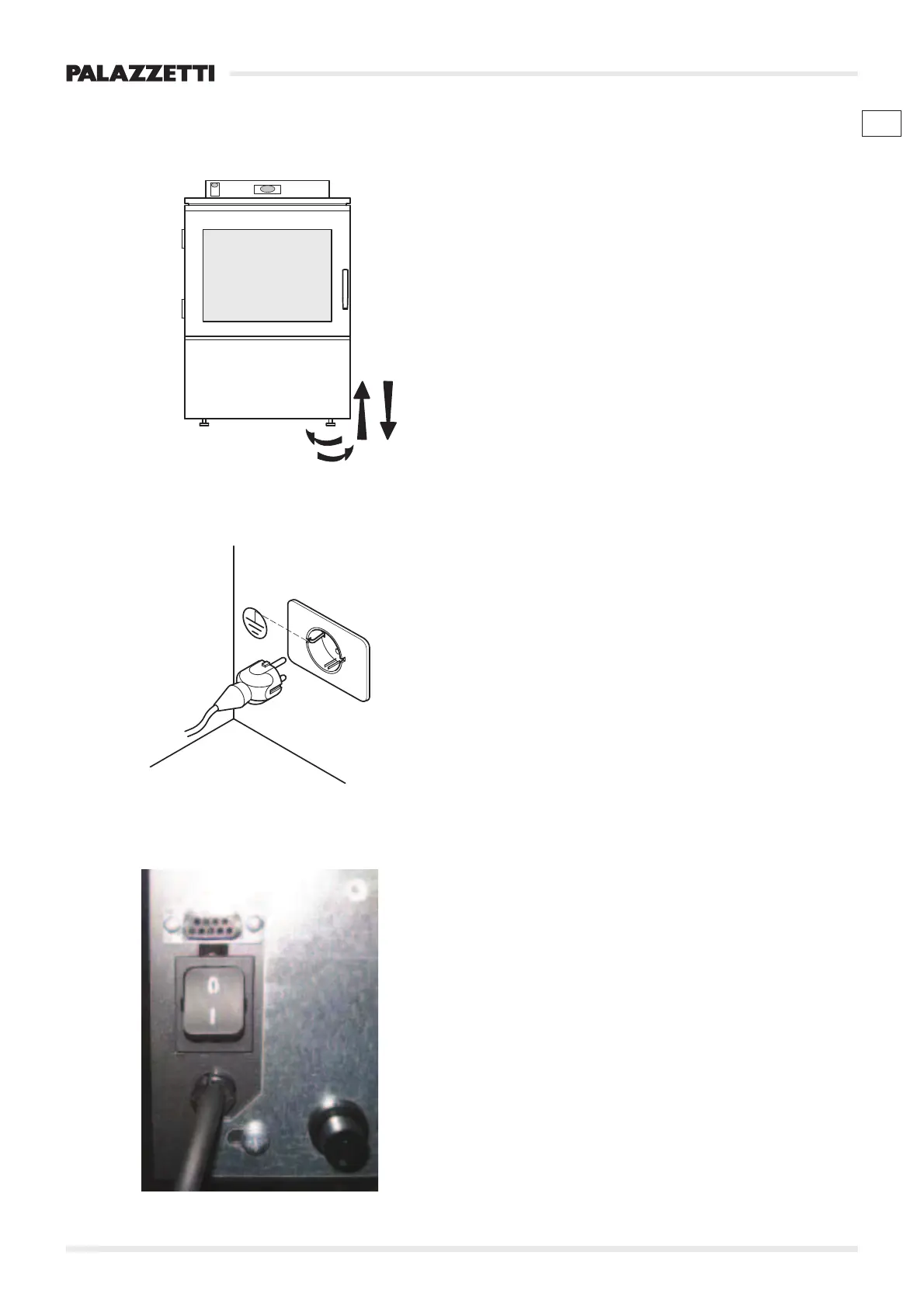

Fig. 6.1-1
Fig. 6.2.1.1-1
Fig. 6.2.1.3-1
AB
6 INSTALLAZIONE
L'installazione deve essere effettuata da personale
qualificato in osservanza alla norma EN 10683-05.
6.1 LIVELLAMENTO DELLA STUFA
La stufa deve essere livellata, con l’ausilio di un’asta
a bolla, agendo sui piedini di regolazione (Fig. 6.1-1).
A B = Asta a Bolla
6.2 ALLACCIAMENTO AGLI IMPIANTI
6.2.1 Collegamento elettrico
È sufficiente collegare la stufa all’impianto elettrico
attraverso la spina in dotazione.
!
Il collegamento elettrico (spina) deve essere
facilmente accessibile anche dopo l’installazione
della stufa.
!
Se il cavo di alimentazione risulta danneggiato deve
essere sostituito dal servizio di assistenza tecnica
o da un tecnico qualificato in modo da prevenire
ogni rischio.
6.2.1.1 Messa a terra
!
È obbligatorio che l’impianto sia provvisto di messa
a terra e di interruttore differenziale in ottemperanza
alle leggi vigenti (Fig. 6.2.1.1-1).
!
Il condotto di scarico fumi deve essere dotato di
proprio collegamento a terra.
6.2.1.2 Spostamento sonda ambiente
In caso di installazioni particolari è possibile
modificare la posizione della sonda ambiente.
Procedere come segue:
1) rimuovere il microforato posteriore svitando le
apposite viti;
2) intercettare la sonda ambiente;
3) scollegare i faston presenti sul cavo;
4) allungare il cavo;
5) ricollegare la sonda ambiente.
Il cavo non dovrà essere più lungo di 2 metri.
6.2.1.3 Avviamento
Per lavviamento posizionare linterruttore su I
(acceso) (Fig. 6.2.1.3-1).
6.2.1.4 Termostato ambiente
Il termostato ambiente va collegato agli ingressi 7 e 8
della morsettiera CN7 della scheda elettronica.
!
Il termostato deve essere configurato come
NORMALMENTE APERTO.
6.2.1.5 Dispositivo remoto
Il dispositivo remoto va collegato agli ingressi 1 e 2
della morsettiera CN7 della scheda elettronica.
!
Il dispositivo remoto deve essere configurato
NORMALMENTE APERTO ed avere un differenziale
regolabile.
