(Lijevo i desno je identično)
Metalni nosač
Košuljica (
)
Tuljac-košuljica (
)
Savijte cijev što je moguće
bliže zidu, no pazite da
ne pukne.
Sjedište (
)
Kit ( )
(Gumena brtva)
Dijelovi za montažu koje
trebate kupiti ( )
50 mm
ili više
Vinilna traka (široka) ( )
•
Primijenite nakon
izvedenog testa za
odvod.
•
Za izvođenje testa za
odvod uklonite zračne
fi ltre i uspite vode u
izmjenjivač topline.
Kabel za napajanje (
)
Savjetujemo vam da izbjegavate
više od 2 smjera blokiranja.
Za bolju ventilaciju i višestruku
vanjsku montažu, molimo vas
da se obratite ovlaštenom
dobavljaču/stručnjaku.
Shema montaže unutarnje/vanjske jedinice
50 mm
ili više
(
*
)
HRVATSKI
ACXF60-47710
TISKANO U MALEZIJI
SIGURNOSNE MJERE
•
Prije ugradnje pažljivo pročitajte sljedeće »SIGURNOSNE MJERE«.
•
Ovaj priručnik za instaliranje mora se koristiti zajedno s drugim priručnikom za instaliranje uključenim u odgovarajuću vanjsku jedinicu kao potpun komplet uputa.
•
Utvrdite tip plina prije instaliranja.
•
Električarski rad mora izvršiti licencirani električar. Osigurajte da koristite točnu oznaku utikača i glavnog strujnog kruga za model koji se ugrađuje.
•
Stavke opreza koje su ovdje utvrđene moraju se slijediti jer su ovi važni sadržaji vezani uz sigurnost. Značenje svake korištene oznake je kao u nastavku. Nepravilna ugradnja
zbog ignoriranja uputa dovodi do ozljeda ili oštećenja koje su klasifi cirane u nastavku.
UPOZORENJE
Ova oznaka prikazuje moguću smrti ili ozbiljne ozljede.
OPREZ
Ova oznaka prikazuje moguće ozljede ili oštećenje privatnog vlasništva.
Stavke kojih se treba pridržavati klasifi cirane su sljedećim simbolima:
Simbol s bijelom pozadinom naznačuje stavku koja je ZABRANJENA.
Simbol s crnom pozadinom naznačuje stavku koja se mora izvršiti.
•
Izvedite test kako biste potvrdili da ne dolazi do nepravilnosti nakon ugradnje. Potom korisniku objasnite rad, brigu i održavanje kao što je navedeno u uputama. Molimo vas da
napomenete korisniku da čuva upute za rad radi buduće upotrebe.
UPOZORENJE
Za odmrzavanje ili čišćenje upotrijebite samo sredstva koja preporučuje proizvođač. Sve neprikladne metode ili nekompatibilni materijali mogu prouzročiti oštećenja proizvoda, prsnuće ili ozbiljne
ozljede.
Nemojte montirati vanjsku jedinicu pored rukohvata na terasi. Kad montirate klimatizacijski uređaj na terasi visoke zgrade, djeca se mogu penjati po vanjskoj jedinici i prelaziti preko rukohvata
što može dovesti do nesreće.
Nemojte koristiti nespecifi cirani kabel, modifi cirani kabel, spajani kabel ili produžni kabel kao kabel za napajanje. Nemojte dijeliti istu utičnicu s drugim električnim uređajima. Slab kontakt, slaba
izolacija ili previsoka struja dovode do strujnog udara ili požara.
Nemojte vezati kabel za napajanje u snop pomoću trake. Može doći do abnormalnog rasta temperature u kabelu za napajanje.
Ne stavljajte prste ili druge predmete u jedinicu, velika brzina okretanja ventilatora može dovesti do ozljeda.
Nemojte sjesti ili stati na jedinicu, slučajno možete pasti.
Držite plastičnu vrećicu (ambalažni materijal) dalje od male djece, može se prilijepiti na nos i usta i spriječiti disanje.
Prilikom montaže ili premještanja klimatizacijskog uređaja, nemojte dopustiti da se bilo kakva druga tvar osim specifi ciranog rashladnog sredstva, primjerice zrak miješa u rashladni krug (vod).
Miješanje zraka idr. dovodi do abnormalno visokog tlaka u rashladnom krugu i može dovesti do eksplozije, ozljeda itd.
Ne bušite niti palite jer je uređaj pod tlakom. Ne izlažite uređaj vrućini, plamenu, iskrama ili ostalim izvorima paljenja.
U suprotnom bi moglo doći do eksplozije i ozbiljnih ozljeda ili smrti.
Nemojte dodavati ili zamjenjivati rashladno sredstvo s nekim drugim osim specifi ciranog. To može dovesti do oštećenja proizvoda, eksploziju i ozljedu itd.
•
Za R32/R410A model, koristite cijev, konusnu maticu i alate koji su navedeni za R32/R410A rashladno sredstvo. Korištenje postojećeg cjevovoda (R22), konusne matice i alata može dovesti
do abnormalno visokog tlaka u rashladnom krugu (cjevovodu) i može rezultirati eksplozijom i ozljedama.
Za R32 i R410A, može se koristiti ista konusna matica na strani vanjske jedinice i cijevi.
•
Budući da je radni tlak za model s rashladnim sredstvom R32/R410A veći od onoga za model s rashladnim sredstvom R22, preporučuje se zamjena standardnih cijevi i konusnih matica na
strani vanjske jedinice.
•
Ako nije moguće izbjeći ponovnu uporabu cijevi, pogledajte upute pod naslovom »U SLUČAJU PONOVNE UPORABE POSTOJEĆIH CIJEVI ZA RASHLADNO SREDSTVO«
•
Debljina bakrenih cijevi koje se koriste kod modela R32/R410A mora biti veća od 0,8 mm. Nikada nemojte koristiti bakrene cijevi tanje od 0,8 mm.
•
Poželjno je da je količina preostalog ulja manja od 40 mg/10 m.
Za ugradnju angažirajte ovlaštenog dobavljača ili stručnjaka. Ako je montaža koju je izvršio korisnik nepravilna, to će dovesti do istjecanja vode, strujnog udara ili požara.
Za rad rashladnog sustava, instaliranje uradite izričito prema ovim uputama za ugradnju. Ako je montaža nepravilna, to će dovesti do istjecanja vode, strujnog udara ili požara.
Za ugradnju koristite dijelove priključenih dodataka i specifi cirane dijelove. U protivnom može doći do pada kompleta, istjecanja vode, požara ili strujnog udara.
Montirajte na jak i čvrst položaj koji je u mogućnosti da podnese težinu kompleta. Ako nije dovoljno čvrsto ili montaža nije izvedena pravilno, komplet će pasti i dovesti do ozljeda.
Za električarske radove slijedite nacionalne propise, zakonodavstvo i ove upute za ugradnju. Mora se koristiti samostalan strujni krug i jedna utičnica. Ako nije dovoljan kapacitet strujnog kruga ili
je pronađen kvar u električnim radovima, to će dovesti do strujnog udara ili požara.
Nemojte koristiti spojeni kabel za unutarnji/vanjski spojni kabel. Koristite specifi cirani unutarnji/vanjski spojni kabel prema uputama PRIKLJUČAK KABELA NA UNUTARNJU JEDINICU i spojite
čvrsto za unutarnji/vanjski spoj. Spojite kabel tako da vanjska sila neće imati utjecaj na priključak. Ako spoj ili pričvršćenost nije savršena, to će dovesti do zagrijavanja ili požara na priključku.
Usmjerenje žica mora se pravilno izvršiti tako da je poklopac ploče pravilno učvršćen. Ako poklopac ploče nije pravilno učvršćen to će dovesti do požara ili strujnog udara.
Izričito se preporučuje da ova oprema bude instalirana s prekidačem dozemnog spoja (eng. - Earth Leakage Circuit Breaker (ELCB)) ili FID sklopkom (eng.- Residual Current Device (RCD
uređaj)) osjetljivosti od 30 mA u 0,1 s ili manje. U suprotnom može doći do strujnog udara i požara u slučaju kvara opreme i izolacije.
Tijekom montaže, prije pokretanja kompresora pravilno montirajte cijev rashladnog sredstva. Rad kompresora bez pričvršćene cijevi rashladnog sredstva i ventili u otvorenom položaju dovodi do
usisavanja zraka, abnormalno visokog tlaka u rashladnom krui rezultira eksplozijom, ozljedom itd.
Tijekom isključivanja pumpe, zaustavite kompresor prije uklanjanja cijevi rashladnog sredstva. Uklanjanje cijevi rashladnog sredstva dok kompresor radi, a ventili su otvoreni dovodi do
usisavanja zraka, abnormalnog visokog tlaka u rashladnom krugu i rezultira eksplozijom, ozljedom itd.
Pritegnite konusnu maticu s moment-ključem prema navedenom načinu. Ako je konusna matica previše stegnuta, nakon duljeg vremenskog razdoblja, konus može puknuti i uzrokovati istjecanje
rashladnog plina.
Nakon dovršetka montaže, provjerite na nema istjecanja rashladnog plina. To može stvoriti otrovni plin kad rashladno sredstvo dođe u kontakt s vatrom.
Ako tijekom rada dođe do istjecanja rashladnog plina, ventilirajte. To može uzrokovati otrovni plin kad rashladno sredstvo dođe u kontakt s vatrom.
Imajte na umu da rashladno sredstvo ne mora imati miris.
Ova oprema mora biti pravilno uzemljena. Žica uzemljenja ne smije biti spojena na cijev plina, cijev vode, gromobran ili telefon.
U suprotnom može doći do strujnog udara u slučaju kvara opreme i izolacije.
OPREZ
Nemojte montirati jedinicu na mjesto gdje može doći do istjecanja zapaljivog plina. U slučaju istjecanja plina i akumulacije oko jedinice, to može dovesti do požara.
Spriječite prodiranje tekućine ili isparenja u slivne jame ili kanalizacijske cijevi jer je isparenje teže od zraka i može stvoriti zagušljivu atmosferu.
Nemojte ispuštati rashladno sredstvo tijekom rada cjevovoda za montažu, ponovnu montažu ili tijekom popravka rashladnih dijelova. Budite pažljivi s rashladnom tekućinom, može dovesti do
smrzotina.
Ovaj uređaj nemojte montirati u prostoriji gdje se suši rublje ili na drugoj lokaciji gdje voda može kapati sa stropa itd.
Nemojte dodirivati oštre aluminijske lamele, oštri dijelovi mogu uzrokovati ozljede.
Odvodni cjevovod izvedite kao što je navedeno u uputama za montažu. Ako odvod nije savršen, voda može ući u prostoriju i oštetiti namještaj.
Odaberite položaj za montažu koji je lak za održavanje.
Nepravilno instaliranje, servis ili popravka ovog klimatizacijskog uređaja može povećati rizik od pukotina i time rezultirati štetom zbog gubitka imovine i/ili ozljede.
Priključak napajanja u prostoriju klimatizacijskog uređaja.
Koristite kabel za napajanje 3 x 1,5 mm² (3/4 ~ 1,75 KS), 3 x 2,5 mm² (2,0 KS) tipske oznake 60245 IEC 57 ili deblji kabel.
Priključite kabel za napajanje klimatizacijskog uređaja na električnu mrežu korištenjem jednog od sljedećih načina.
Točka napajanja mora biti lako dostupno mjesto radi isključivanja napajanja u slučaju nužde.
U nekim zemljama, trajno spajanje ovog klimatizacijskog uređaja na napajanje je zabranjeno.
1) Priključak napajanja na odgovarajuće napajanje korištenjem utikača.
Koristite odobreni 15/16 A (3/4 ~ 1,75KS), 16 A (2,0KS) utikač s kontaktom za uzemljenje za priključak na utičnicu.
2) Za trajni spoj priključite napajanje na prekidač strujnog kruga.
Koristite odobreni 16 A (3/4 ~ 2,0 KS) prekidač strujnog kruga za trajni spoj. Mora biti dvopolni prekidač s razmakom među kontaktima od najmanje 3,0 mm.
Postavljanje.
Za postavljanje možda budu potrebne dvije osobe.
Pobrinite se da se na otvorima za ventilaciju ne nalaze nikakve zapreke.
MJERE OPREZA ZA KORIŠTENJE RASHLADNOG SREDSTVA R32
•
Obratite posebnu pozornost sljedećim mjerama opreza i postupcima postavljanja.
Kod priključivanja proširenja na unutarnjoj strani pobrinite se da se ono primijeni samo jednom, a ako se proširenje pritegne i otpusti, mora se ponovno izvesti. Kada se spoj proširenja pravilno
pritegne i provede se ispitivanje propuštanja, temeljito očistite i osušite površinu kako biste uklonili ulje, prljavštinu i masnoću slijedeći upute navedene na silikonskom sredstvu za brtvljenje.
Nanesite neutralno silikonsko sredstvo za brtvljenje (vrste alkoksi) koje ne sadrži amonijak i koje ne izaziva koroziju bakra i mjedi na vanjsku površinu spoja proširenja kako biste spriječili prodor
vlage na stranama za plin i tekućinu. (Vlaga može uzrokovati smrzavanje i skratiti vijek trajanja spoja)
Ovaj uređaj mora biti pohranjen, postavljen i raditi u dobro prozračenoj prostoriji s površinom poda većom od A
min
(m²) [pogledati Tablicu A] bez ikakvog izvora zapaljenja u neprekidnom radu.
Čuvati udaljeno od otvorenog plamena, svih uređaja koji rade na plin ili bilo kakvog električnog grijača u radu. U suprotnom bi moglo doći do eksplozije i ozbiljnih ozljeda ili smrti.
Pročitajte »MJERE OPREZA ZA KORIŠTENJE RASHLADNOG SREDSTVA R32« u priručniku za instaliranje vanjske jedinice zbog dodatnih mjera opreza na koje morate obratiti pažnju.
MODEL BR. :-
Serija CS-TZ20, TZ25, TZ35, TZ42, TZ50ZKE
Serija CS-RZ25, RZ35, RZ50ZKE
Primjenjivi komplet cijevi
Veličina cijevi
Plin Tekućina
CZ-3F5, 7BP 9,52 mm (3/8") 6,35 mm (1/4")
CZ-4F5, 7, 10BP 12,7 mm (1/2") 6,35 mm (1/4")
CZ-52F5, 7, 10BP 15,88 mm (5/8") 6,35 mm (1/4")
•
Reduktor veličine cijevi (CZ-MA1PA) za vanjski višestruki spoj CS-TZ42***,
CS-TZ50***, CS-RZ50***
•
Molimo vas pogledajte poglavlje »PRIKLJUČIVANJE CIJEVI«
ODABIR NAJBOLJE LOKACIJE
UNUTARNJA JEDINICA
Nemojte montirati jedinicu u području prekomjerne uljne pare kao što je kuhinja,
radionica itd.
Pored jedinice ne smije postojati nikakav izvor topline ili pare.
Ne smije postojati nikakvo blokiranje cirkulacije zraka.
Mjesto gdje je dobra cirkulacija zraka.
Mjesto gdje odvod može biti lako izveden.
Mjesto na kojem se uzima u obzir sprečavanje buke.
Nemojte montirati jedinicu pored izlaznih vrata.
Osigurajte prostor naznačen strelicama od zida, stropa, fasade ili drugih prepreka.
Unutarnju jedinicu ovog klimatizacijskog uređaja treba instalirati na visini od
najmanje 1,8 m.
Tablica A
Model
Kapacitet
W (KS)
Maks. količina
punjenja rashladnog
sredstva (
)
Unutarnja jedinica
A
min
(m²)
TZ20*** 3/4 KS 0,60 Nije primjenjivo (*)
TZ25***, RZ25*** 1,0 KS 0,69 Nije primjenjivo (*)
TZ35***, RZ35*** 1,5 KS 0,75 Nije primjenjivo (*)
TZ42*** 1,75 KS 0,87 Nije primjenjivo (*)
TZ50***, RZ50*** 2,0 KS 1,22 Nije primjenjivo (*)
(*) Sustavi s ukupnim rashladnim punjenjem, m
c
, manjim od
1,84 ne podliježu nikakvim zahtjevima prostorije.
* Tablica »A« se može primijeniti samo na pojedinačni split spoj.
* U slučaju priključivanja na multi inverter, pogledati priručnik za
instaliranje vanjske jedinice.
•
Ova slika je samo u svrhu
objašnjenja.
Unutarnja jedinica će ustvari
biti usmjerena na drugi način.
(
*
) Ako se držač na stražnjem kućištu
treba koristiti za podupiranje jedinice, ta
udaljenost mora biti najmanje 65 mm.
•
Provjerite izolaciju nakon
provjere za istjecanje plina i
osigurajte vinilskom trakom.
Vinilska traka
Držač daljinskog upravljača
Vijci za pričvršćivanje držača daljinskog upravljača
Daljinski upravljač
Izolacija spojeva voda
Priključite držač daljinskog upravljača na zid
UNUTARNJA JEDINICA
PRIKLJUČAK KABELA NA UNUTARNJU JEDINICU
2
Kabel za napajanje, spojni kabel unutarnje i vanjske jedinice mogu se povezati bez uklanjanja prednje rešetke.
1
Ugradite unutarnju jedinicu na ugrađeni držač koji je montiran
na zid.
2
Otvorite prednju ploču i vratašca rešetka tako da otpustite vijak.
3
Spojni kabel na napajanje preko Izolacijskih uređaja (Prekidač
strujnog kruga).
•
Priključite odobreni, polikloroprenom obloženi kabel za
napajanje 3 x 1,5 mm² (3/4 ~ 1,75 KS) ili 3 x 2,5 mm²
(2,0 KS), tipske oznake 60245 IEC 57 ili deblji kabel na
priključnu ploču, te priključite drugi kraj kabela na izolacijske
uređaje (prekidač strujnog kola).
•
Nemojte koristiti kabel za napajanje spoja. Zamijenite žicu ako
je postojeća žica prekratka (od stropnog ožičenja Ili drugo).
•
U neizbježnim slučajevima, spoj kabela za napajanje između
izoliranih uređaja i priključne ploče klimatizacijskog uređaja
treba izvršiti korištenjem utičnice i utikača snage 15/16 A
(3/4 ~ 1,75 KS) ili 16 A (2,0 KS). Ožičenje utičnice i utikača
mora biti u skladu s nacionalnim normama za ožičenje.
4
Omotajte cijelu glavnu žicu kabela za
napajanje s trakom i provedite kabel za
napajanje preko lijevog izlaznog otvora.
5
Spojni kabel između unutarnje jedinice
i vanjske jedinice treba biti treba biti
fl eksibilan kabel obložen od odobrenog
polyklorpropena 4 x 1,5 mm² (3/4 ~
1,75 KS) ili 4 x 2,5 mm² (2,0 KS), tipske
oznake 60245 IEC 57 ili deblji kabel.
6
Omotajte sve unutarnje i vanjske spojne
kabele s trakom i provedite spojni kabel
preko desnog izlaznog otvora.
7
Uklonite trake i priključite kabel za
napajanje i spojni kabel između
unutarnje i vanjske jedinice prema shemi
u nastavku.
Preporučena
duljina (mm)
a
b
c
d
e
f
g
30 30 60 45 40 35 55
UPOZORENJE
Ova oprema mora biti
pravilno uzemljena.
Preporučena duljina
(mm), pogledajte
donju tablicu
Priključci na vanjskoj jedinici
S1 2 3
123
Boje žica (spojni kabel)
Priključci na unutarnjoj jedinici
L 1 N S1 2 3 ILI L 1 N S1 2 3
(Kabel za napajanje)
*
Priključak za model
multi invertera (Vanjsko
napajanje)
Priključci na izolacijskim uređajima
(Prekidač strujnog kruga)
(L) (N)
Traka
Kabel za
napajanje
Spojni kabel
Traka
MONTIRAJTE UNUTARNJU JEDINICU
1
Za montiranje unutarnje jedinice, skenirajte dvodimenzionalni (2D) crtični kod matrice i pogledajte priručnike s pojedinostima.
Napomena:
•
Izolacijski uređaji (prekidač strujnog kruga) trebaju imati
razmak među kontaktima od najmanje 3,0 mm.
•
Osigurajte da su boje žica vanjske jedinice i terminala Nos.
iste kao odgovarajuće žice unutarnje jedinice.
•
Žica uzemljenja treba biti žuto/zelena (Y/G) i dulja od
drugih AC žica kao što je prikazano na slici radi električne
sigurnosti u slučaju iskliznuća kabela iz sidra.
8
Sigurno pričvrstite kabel za napajanje i spojni kabel na upravljačku ploču s
držačem.
Nemojte previše pritegnuti vijak držača, jer to može oštetiti držač.
9
Zatvorite vratašca rešetki tako da čvrsto pritegnete vijak i zatvorite prednju
ploču.
UPOZORENJE
OPSANOST OD POŽARA
SPOJEVI ŽICA
MOGU UZROKOVATI
PREGRIJAVANJE I POŽAR.
1. Molimo odrežite korištenjem rezača cijevi i potom uklonite ostatke.
2. Ostatke uklonite korištenjem razvrtača. Ako ostaci nisu uklonjeni, može doći do istjecanja plina.
Okrenite završetak cijevi prema dolje kako biste izbjegli da metalni prah ulazi u cijev.
3. Molimo vas da nakon umetanja konusne matice na bakrene cijevi napravite proširenje.
Kad je pravilno prošireno, vanjska površina konusa će
ravnomjerno sjajiti i biti jednake debljine. Budući da dijelovi
proširenja dolaze u kontakt s priključcima, pažljivo provjerite
završetak proširenja.
Nepravilno proširivanje
Ukošeno Površina
oštećenja
Napuknuto Nejednake
debljine
1. Za rezanje 2. Za uklanjanje ostataka 3. Za proširenje
Bar
Oznaka crvene strjelice
Ručka
Jezgra
Vilica
Ručka stezaljke
Bar
0 – 0,5 mm
Bakrena cijev
Razvrtač
Usmjerite prema
dolje
Cijev
Nemojte previše pritegnuti, pretezanje može dovesti do istjecanja plina.
Veličina cijevi Zatezni moment
6,35 mm (1/4")
[18 N•m (1,8
f•m)]
9,52 mm (3/8")
[42 N•m (4,3
f•m)]
12,7 mm (1/2")
[55 N•m (5,6
f•m)]
15,88 mm (5/8")
[65 N•m (6,6
f•m)]
19,05 mm (3/4")
[100 N•m (10,2
f•m)]
Priključivanje voda na više vanjskih jedinica
Odredite duljinu cijevi i potom odrežite korištenjem rezača. Uklonite ostatke s odrezanog
ruba. Nakon umetanja konusne matice na bakrenu cijev napravite proširenje (nalazi se na
ventilu). Poravnajte središte cijevi na ventil i pritegnite s moment-ključem u specifi cirani
zatezni moment kao što je navedeno u tablici.
* Za vod strane plina molimo vas da pogledate tablicu i shemi u nastavku
Vanjski model s više kombinacija
Veličina cijevi
(pogledajte shemu)
Model R32
CS-TZ20***,
CS-TZ25***,
CS-TZ35***,
CS-RZ25***,
CS-RZ35***,
CU-2Z35***,
CU-2Z41***,
CU-2Z50***,
CU-3Z52***,
CU-3Z68***,
CU-4Z68***,
CU-4Z80***,
CU-5Z90***,
CU-2TZ41***,
CU-2TZ50***,
CU-3TZ52***
CS-TZ42***,
CS-TZ50***,
CS-RZ50***,
CU-2Z50***,
CU-3Z52***,
CU-3Z68***,
CU-4Z68***,
CU-4Z80***,
CU-5Z90***,
CU-2TZ50***,
CU-3TZ52***
(CZ-MA1PA)
Priključivanje voda na vanjsku jedinicu
Odredite duljinu cijevi i potom odrežite korištenjem rezača.
Uklonite ostatke s odrezanog ruba.
Nakon umetanja konusne matice na bakrenu cijev napravite proširenje (nalazi
se na ventilu). Poravnajte središte cijevi na ventil i pritegnite s moment-ključem
u specifi cirani zatezni moment kao što je navedeno u tablici.
Priključivanje voda na unutarnju jedinicu
Za spojnu vezu svih modela
Molimo vas da nakon umetanja konusne matice na
bakrenu cijev napravite proširenje (nalazi se na dijelu
spoja sklopa cijevi). (U slučaju korištenja duge cijevi)
Priključivanje cijevi
•
Poravnajte središta cijevi i prstima dovoljno
zategnite konusnu maticu.
•
Nadalje, pritegnite konusnu maticu s moment-
ključem u specifi cirani zatezni moment kao što je
navedeno u tablici.
Moment-ključ
Natezač
ili ključ
Dodatne mjere opreza za model R32 kod spajanja proširivanjem na unutarnjoj strani
Pobrinite se da cijevi ne budu proširene prije priključivanja na jedinicu kako bi se spriječilo curenje.
Zabrtvite temeljito konusnu maticu (na stranama za plin i tekućinu) neutralnim silikonskim sredstvom za
brtvljenje (vrste alkoksi) koje ne sadrži amonijak i materijalom za izolaciju kako biste spriječili istjecanje
plina uslijed zamrzavanja.
Neutralno silikonsko sredstvo za brtvljenje (vrste alkoksi) koje ne sadrži amonijak smije se primijeniti
samo nakon ispitivanja tlaka i čišćenja slijedeći upute navedene na sredstvu za brtvljenje i to samo na
vanjskoj strani spoja. Njegova je svrha spriječiti prodor vlage u spojnu vezu i mogućnost smrzavanja.
Potrebno je neko vrijeme da se sredstvo za brtvljenje stvrdne. Pobrinite se da se sredstvo za brtvljenje
ne oguli prilikom omatanja izolacije.
Nanesite neutralno silikonsko sredstvo
za brtvljenje (vrste alkoksi) koje ne sadrži
amonijak na obodnicu
Hall spoj
Spojni vod
(ženska strana)
Pomoćni vod
(muška strana)
Konusna matica
Hall spoj
Spojni vod
(ženska strana)
Pomoćni vod
(muška strana)
Reduktor veličine cijevi (CZ-MA1PA)
Konusna matica
Strana plina
Spojni vod
(ženska strana)
Pomoćni vod
(muška strana)
Konusna matica
Hall spoj
Strana tekućine
Rezanje i proširivanje cijevi
PRIKLJUČIVANJE CIJEVI
3

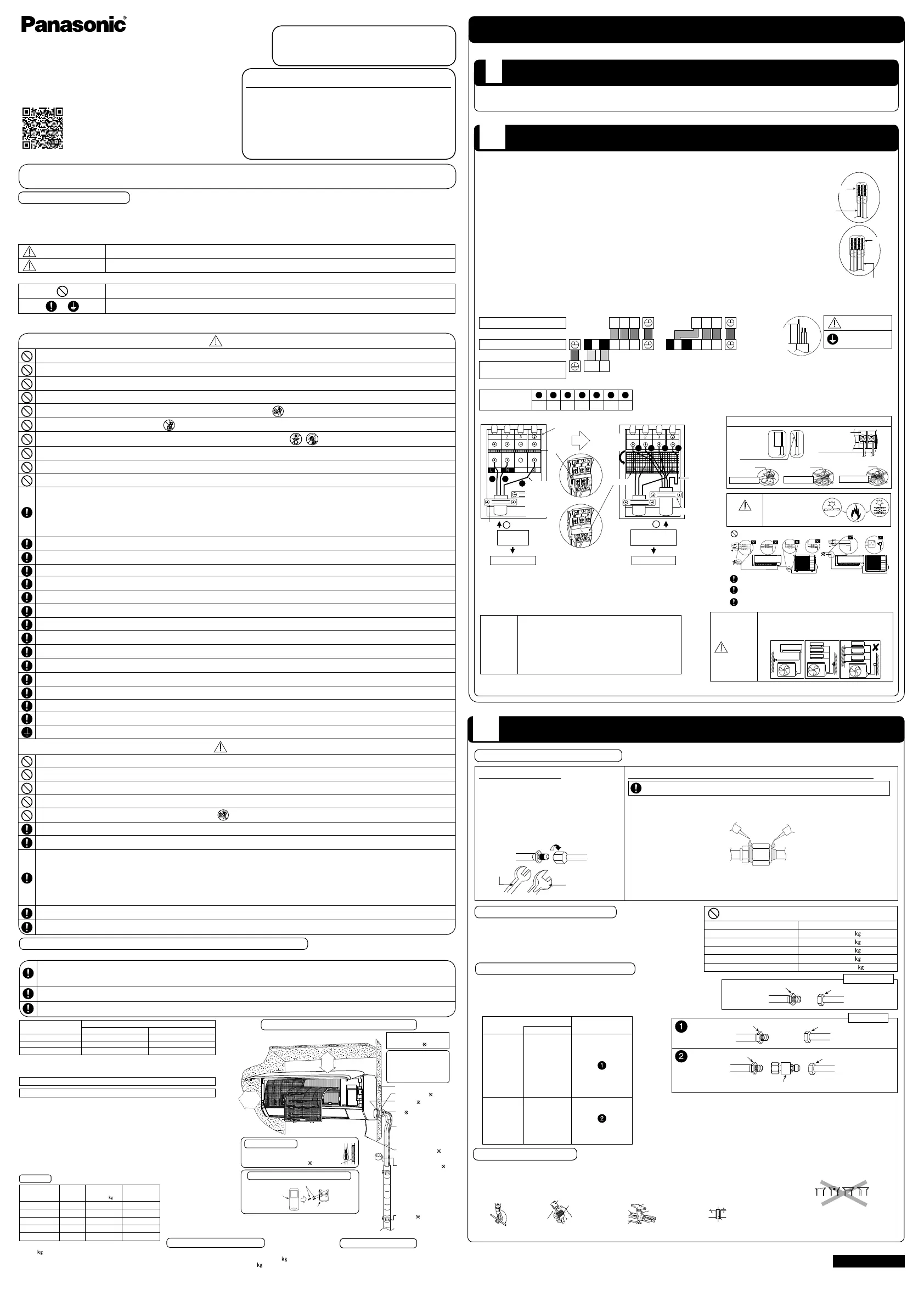

Klimatizacijski uređaj
Upute za instaliranje
(Pojednostavljena verzija)
ACXF60-47710
Alati potrebni za postavljanje
1 Phillips odvijač
2 Pokazivač razine
3 Električna bušilica, narezno svrdlo
(ø70 mm)
4 Šestostrani ključ (4 mm)
5 Natezač
6 Rezač cijevi
7 Razvrtač
8 Nož
9 Detektor propuštanja plina
10 Mjerna traka
11 Termometar
12 Megametar
13 Multimetar
14 Moment-ključ
18 N•m (1,8 kgf•m)
42 N•m (4,3 kgf•m)
55 N•m (5,6 kgf•m)
65 N•m (6,6 kgf•m)
100 N•m (10,2 kgf•m)
15 Vakuumska pumpa
16 Cjevovodni mjerač
•
Skenirajte gornji dvodimenzionalni (2D) crtični kod matrice i pažljivo pročitajte priručnik s pojedinostima.
Tvrtka Panasonic ne odgovara za bilo koju nezgodu ili štetu koja nastane zbog neispravne ugradnje na bilo koji način koji nije naveden u priručnicima s pojedinostima. Osim
toga, jamstvo za proizvod ne pokriva kvar koji nastane zbog neispravne ugradnje.
A
min
= (
m
c
/ (2,5 x (
LFL
)
(5/4)
x
h
0
))
2
A
min
= potrebna veličina prostorije, u m²
m
c
= punjenje rashladnog sredstva u uređaju, u
LFL = donja granica zapaljenja (0,307 /m³)
h
0
= Visina instaliranja uređaja (1,8 m za zidnu montažu)
SF = faktor sigurnosti s vrijednošću od 0,75
** Potrebnu veličinu prostorije, A
min
, također treba odrediti prema
formuli faktora sigurnosne granice navedenoj u nastavku:
**
ne manje od faktora
sigurnosne granice
A
min
=
m
c
/ (
SF
x
LFL
x
h
0
)
Pri određivanju veličine prostorije potrebno je koristiti
veću vrijednost.
https://eu.datanavi.ac.smartcloud.panasonic.com/documents/index.htm?model=TZ20ZKE
QR kod za
web-priručnik
To Next Page
Loading...
Need help?
General
