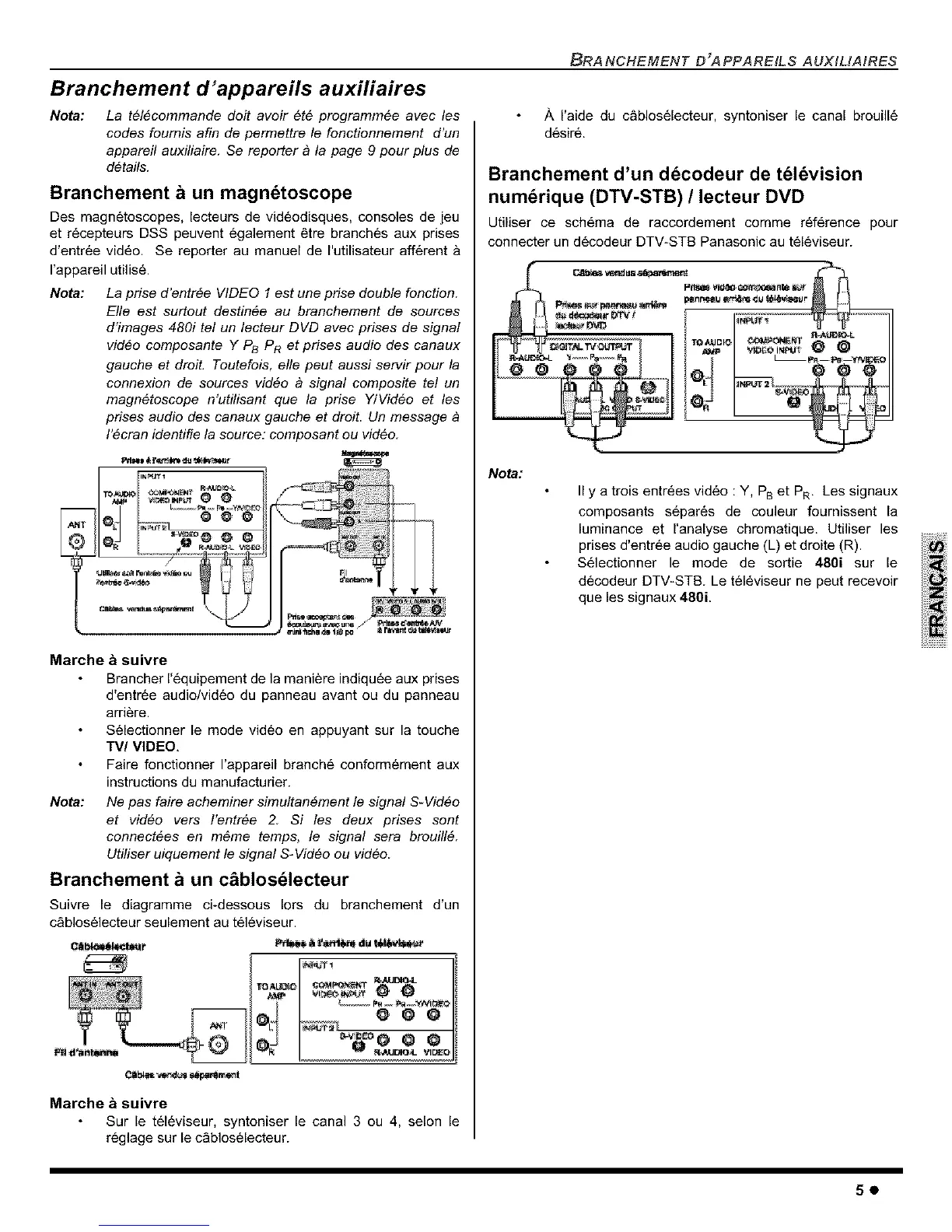

Branchement d'appareils auxiliaires
Nota: La t_l_commande doff avoir _t_ programm_e avec les
codes foumis afin de permettre le fonctionnement d'un
appareil auxiliaire. Se reporter a la page 9 pour plus de
d_tails.
Branchement b un magndtoscope
Des magnetoscopes, lecteurs de vid6odisques, consoles de jeu
et r6cepteurs DSS peuvent 6galement etre branches aux prises
d'entree video. Se reporter au manuel de I'utilisateur afferent
I'appareil utilis6.
Nota: La prise d'entr_e VIDEO 1 est une prise double fonction.
Elle est surtout destin_e au branchement de sources
d'images 480i tel un lecteur DVD avec prises de signal
video composante Y PB PR et prises audio des canaux
gauche et draft. Toutefois, elle peut aussi servir pour la
connexion de sources video a signal composite tel un
magn_toscope n'utilisant que la prise Y/Video et les
prises audio des canaux gauche et droit. Un message b
I'_cran identifie la source: composant ou video.
iPJ_tt _
_kCJD_ ¢_NPON_N_ R_
Clltlll_,,_.ldt_
Marche & suivre
Brancher 1'6quipement de la maniere indiqu_e aux prises
d'entree audiolvideo du panneau avant ou du panneau
arri_re.
Selectionner le mode video en appuyant sur la touche
"rv/VIDEO.
Faire fonctionner I'appareil branche conformement aux
instructions du manufacturier.
Nota: Ne pas faire acheminer simultan_ment le signal S-Video
et video vers I'entr_e 2. Si les deux prises sont
connect_es en m_me temps, le signal sera brouill_.
Utiliser uiquement le signal S-Video ou video.
Branchement a un c_blos_lecteur
Suivre le diagramme ci-dessous Iors du branchement d'un
c_blos_lecteur seulement au t_leviseur.
Marche & suivre
Sur le televiseur, syntoniser le canal 3 ou 4, selon le
reglage sur le cgbloselecteur.
BRA NCHEMENT D_A PPAREIL S AUXILIAIRES
,_, I'aide du c_blos_lecteur, syntoniser le canal brouill_
desire.
Branchement d'un d_codeur de t_ldvision
numdrique (DTV-STB) / lecteur DVD
Utiliser ce schema de raccordement comme r_f_rence pour
connecter un d_codeur DTV-STB Panasonic au t_l_viseur.
I '
No_:
II y a trois entr_es video : Y, PBet PR. Les signaux
composants separ_s de couleur fournissent la
luminance et I'analyse chromatique. Utiliser les
prises d'entree audio gauche (L) et droite (R).
S_lectionner le mode de sortie 480i sur le
decodeur DTWSTB. Le tel_viseur ne peut recevoir
que les signaux 480i.
50
