Manuale d’uso
1
CU-5~10MX1SPP
Climatizzatore Urban Multi
4PW12337-1
INDICE Pagina
Prima della messa in marcia ............................................................. 1
Comando a distanza ed interruttore di commutazione:
nomenclatura e funzione dei pulsanti e delle indicazioni .................. 1
Attenzione ......................................................................................... 2
Campo di funzionamento .................................................................. 2
Procedura di funzionamento ............................................................. 3
Funzionamento ottimale.................................................................... 5
Sintomi che non indicano anomalie di funzionamento...................... 5
Diagnosi delle anomalie.................................................................... 6
PRIMA DELLA MESSA IN MARCIA
Questo manuale è riferito agli apparecchi sotto indicati e dotati di
sistema di controllo standard. Prima di attivare gli apparecchi vogliate
contattare l'installatore che ha posato l'impianto per avere conferma
che il sistema installato sia compatibile con le indicazioni contenute
nel manuale.
Se il vostro impianto è dotato di un sistema di controllo particolare,
l'installatore dovrà fornirvi le relative indicazioni per la gestione dello
stesso.
Sezione esterna (Vedere la figura 1)
Nomenclatura e funzioni delle parti (Vedere la figura 1)
(La figura 1 è riferita a sistemi dotati interruttore remoto di commuta-
zione raffreddamento/riscaldamento.)

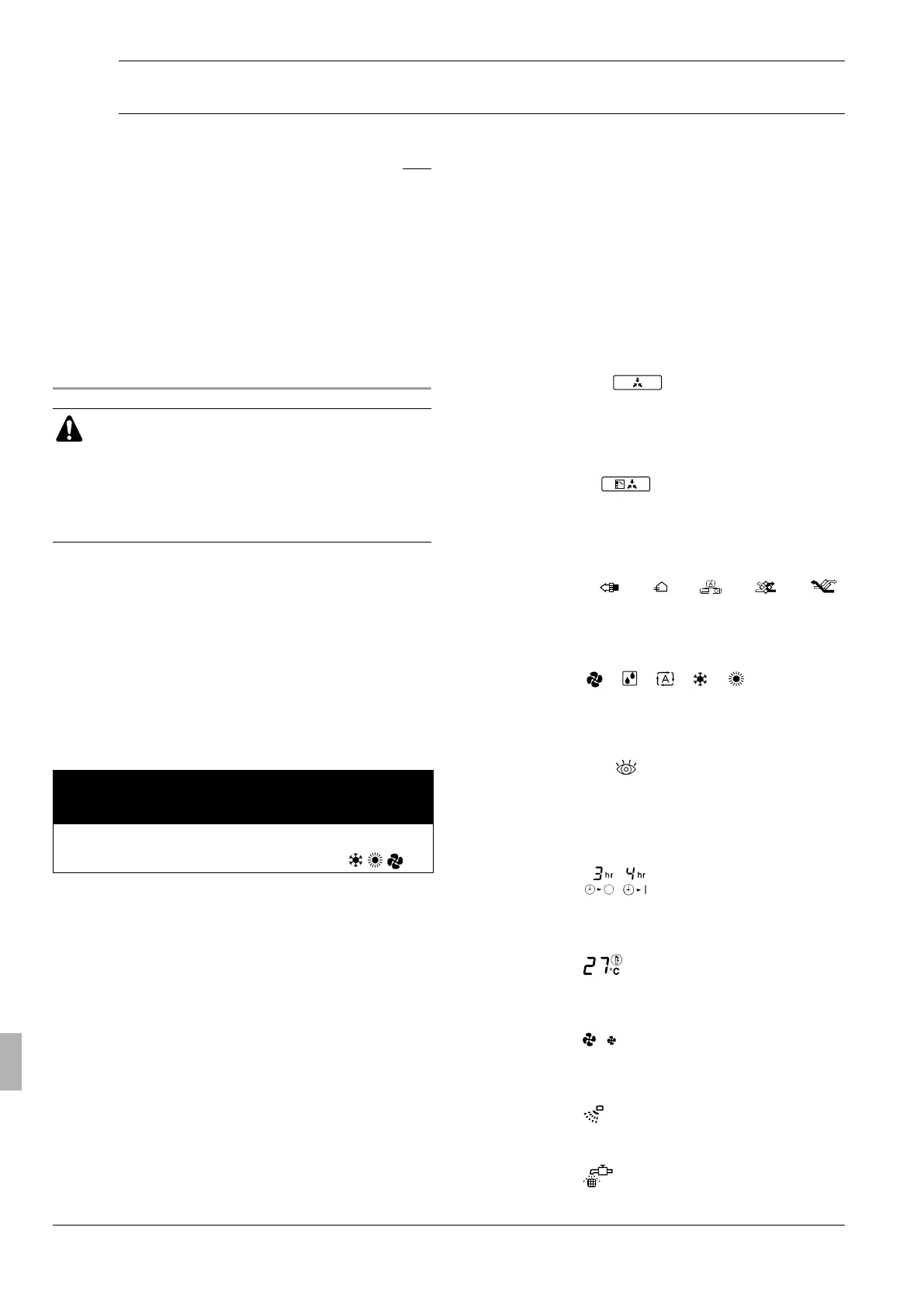

COMANDO A DISTANZA ED INTERRUTTORE DI
COMMUTAZIONE: NOMENCLATURA E FUNZIONE
DEI PULSANTI E DELLE INDICAZIONI
(Vedere la figura 2 e la figura 3)
1 PULSANTE ON/OFF
Premendo questo pulsante l'unità si attiva. Premendolo un'altra
volta l'unità si arresta.
2 SPIA DI FUNZIONAMENTO (ROSSA)
S'illumina quando l'unità sta funzionando.
3 INDICAZIONE " " (SOTTO COMANDO
CENTRALIZZATO)
Quando appare questa indicazione significa che l'unità è
SOTTO L'AUTORITÀ' DI UN COMANDO CENTRALIZZATO.
(Tale caratteristica non è standard.)
4 INDICAZIONE " " (COMMUTAZIONE SOTTO
CONTROLLO)
Quando questa icona è visualizzata è impossibile effettuare la
commutazione raffreddamento/riscaldamento mediante il
telecomando.
5 INDICAZIONE " " " " " " " " " "
(VENTILAZIONE/DEPURAZIONE DELL'ARIA)
Mostra il funzionamento delle unità di scambio di calore e di
depurazione dell'aria. Sono accessori opzionali.
6 INDICAZIONE " " " " " " " " " " (MODALITA' DI
FUNZIONAMENTO)
Questa indicazione segnala la MODALITA' DI FUNZIONA-
MENTO in essere.
7 INDICAZIONE " " (ISPEZIONE/PROVA DI
FUNZIONAMENTO)
Quando si preme il tasto ispezione/funzionamento di prova,
questo display mostra il modo in cui il sistema si trova
effettivamente.
8 INDICAZIONE " " (ORA PROGRAMMATA)
Mostra l'ORA PROGRAMMATA per l'avvio e l'arresto del
sistema.
9 INDICAZIONE " " (TEMPERATURA IMPOSTATA )
Questa indicazione è relativa alla temperatura che si desidera
mantenere in ambiente.
10 INDICAZIONE " " (VELOCITA' VENTILATORE)
Sul display appare questa indicazione ad indicare la velocità di
ventilatore impostata.
11 INDICAZIONE " " (DEFLETTORE DEL FLUSSO D'ARIA)
Vedere la pagina 4.
12 INDICAZIONE " " (PULIZIA DEL FILTRO)
Vedere il manuale della sezione interna.
CU-5MX1SPP
CU-8MX1SPP
CU-10MX1SPP
Climatizzatore Urban Multi
Manuale d’uso
Grazie per avere acquistato questo climatizzatore
Panasonic. Vogliate leggere con cura le istruzioni
contenute in questo manuale prima di usare l'apparecchio.
Tali istruzioni vi permetteranno di usare l'apparecchio in
modo corretto e vi saranno d'aiuto in caso si manifestasse
qualche problema. Una volta letto, il manuale deve essere
conservato in modo da essere disponibile in caso di future
necessità.
interruttore remoto
di commutazione
raffreddamento/
riscaldamento
modalità di
funzionamento
Serie Inverter
pompa di calore ❏ sì ❏ no
1 Sezione esterna
2 Sezione interna
3 Comando a distanza
4 Ingresso aria
5 Uscita aria
6
Interruttore remoto di commutazione raffreddamento/
riscaldamento
