Panasonic CUG95KE - VOR der Bezeichnung der Geräteteile

▲
58
POWER
LOW
HIGH
SLEEP TIMER
POWERFUL
POWER MONITOR
POWER
LOW
HIGH
SLEEP TIMER
POWERFUL
POWER MONITOR

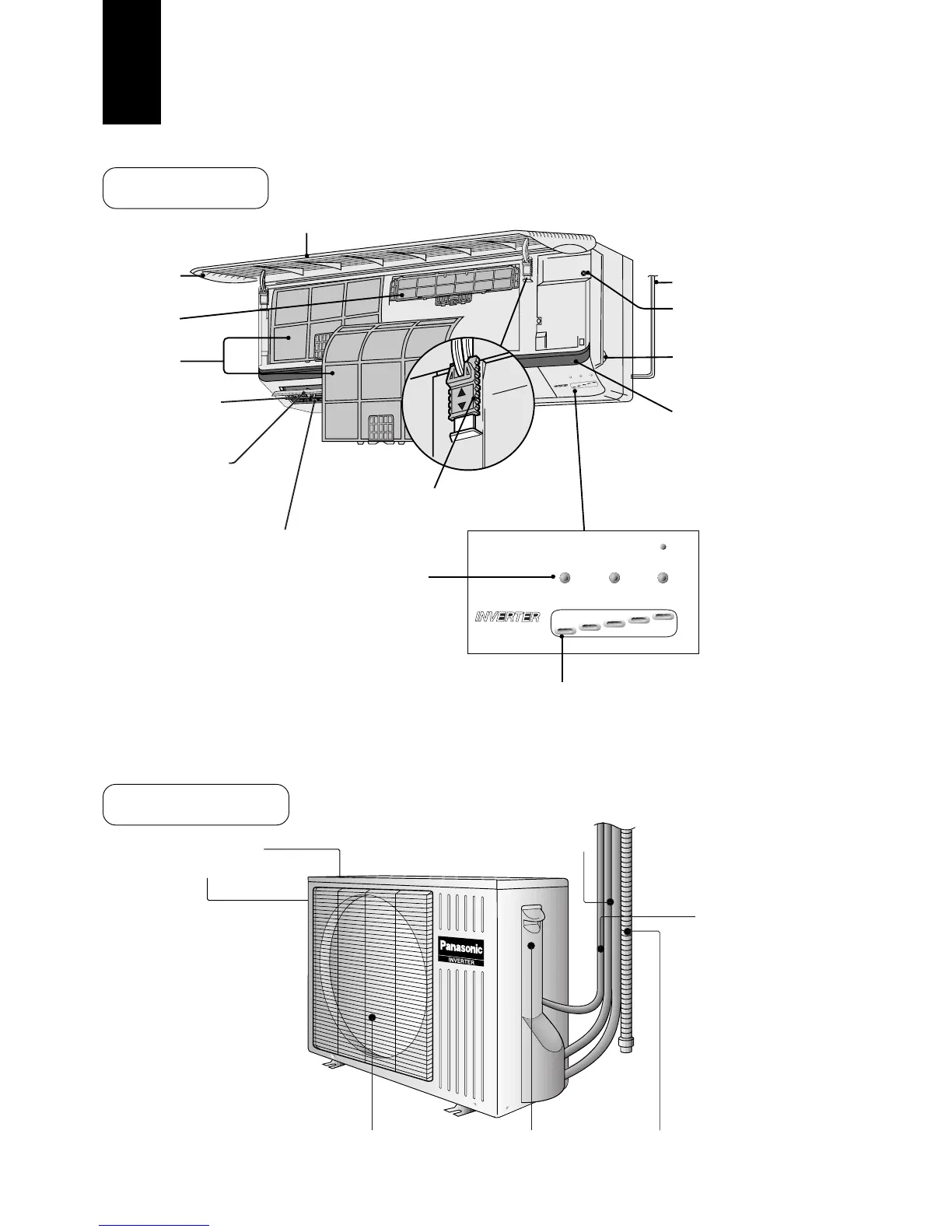

Bezeichnung der Geräteteile
Innengerät
Außengerät
Leistungskontrollanzeige
• Anzeige der Kompressor-betriebsbedingung von LOW
(niedrig) bis HIGH (hoch).
• Die Anzeige ist bei stehendem Kompressor erloschen.
Frontgitter
Netzkabel
Funktionstaste für Betrieb
ohne Fernbedienung
Anfasser zum Öffnen des
Frontgitters
Signal-Empfangsteil
Empfängt die Signale von
der Fernbedienung
(Bei Signaleingang ertönt
ein kurzer oder ein langer
Piepton.)
Luftauslaß
Luftlenklamelle für
horizontale Zuluftrichtung
Lufteinlaß
Luftauslaß
Kondensatleitung
Anschlußkasten
(Rückseite)
(Seite)
Luftlenklamelle für
vertikale Zuluftrichtung
Rohrleitungen
Luftansaugöffnungen
Anschlußkabel
Grobstaubfilter
Verriegelung für Frontgitter
Feinfilter
Betriebs-LEDs
• POWER : Grün
(Betriebsanzeige)
• SLEEP : Orange
(Nachtbetrieb)
• TIMER : Orange
(Timerbetrieb)
• POWERFUL : Orange
(Turbobetrieb)
