Main Unit
Unidad
principal
Fixation board
Placa de fijación
Fixation plate
Lámina de
fijación
Hook of the
fixation board
Asegure la tabla
de fijación
HOW TO INSTALL
CÓMO INSTALAR

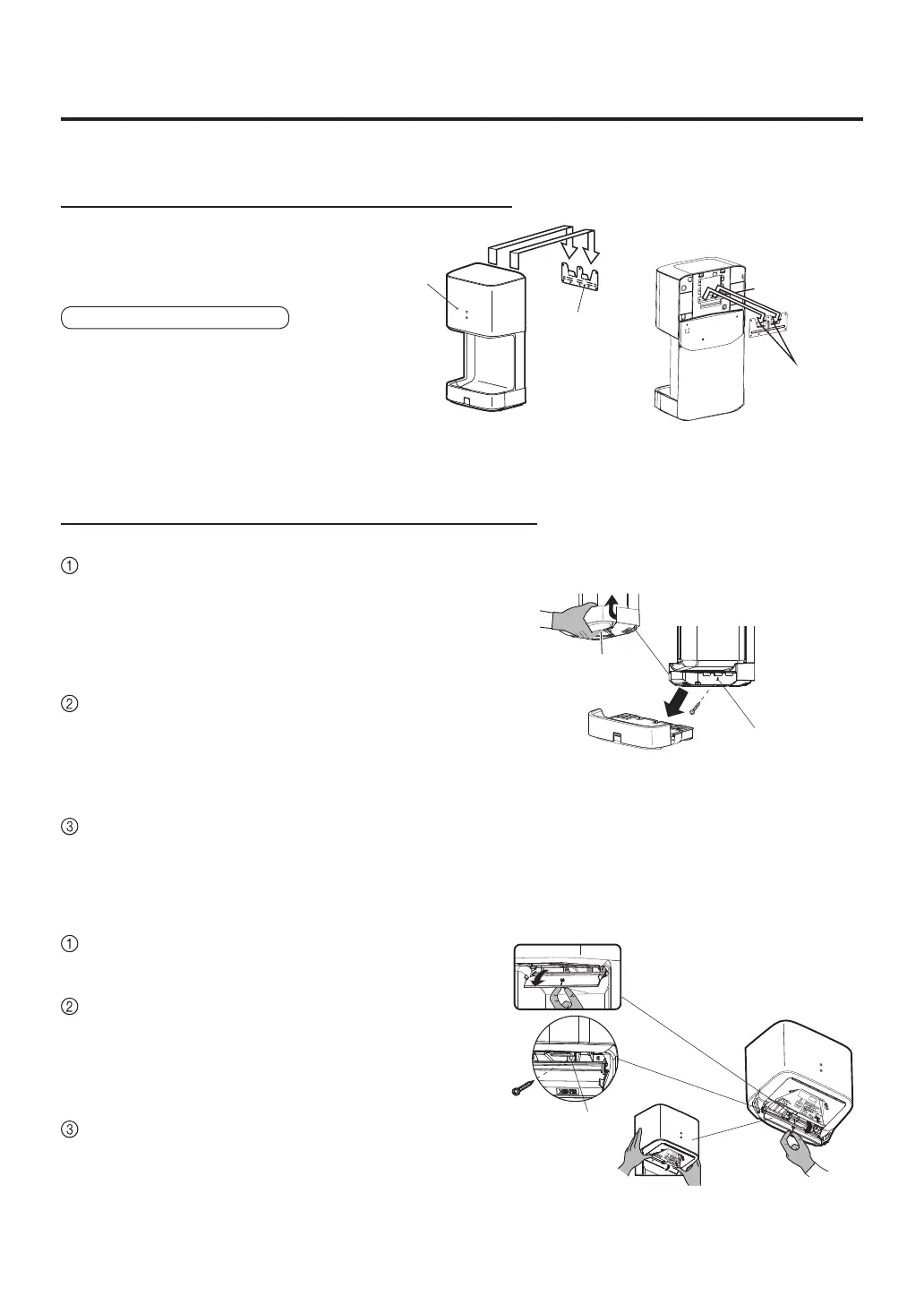

4. Fix the main unit on the fixation board
Fije la unidad principal en la placa de fijación
4
Insert the fixation plate of the main unit into
the slot of the fixation board.
Inserte la lámina de fijación de la unidad
principal en la ranura de la placa de fijación.
Precautions Precauciones
Make sure that the power cord is not pinched
by the main unit.
Asegúrese de que el cable de alimentación no
quede atrapado por la unidad principal.
5. Install the screws for fixing the main unit
Instale los tornillos para fijar la unidad principal
5
<FJ-T09A3>
Pull out the water tray unit at the lower part
of the main unit. (Lift it up slightly, and then
pull it out.)
Tire de la unidad de la bandeja de agua
en la parte inferior de la unidad principal.
(Levántela ligeramente y tire de ella.)
Fix the main unit with the tapping screws
(ø3.8x20 mm) supplied in the accessory.
Fije la unidad principal con los tornillos de
rosca (ø3.8x20 mm) suministrados con el
accesorio.
Install the water tray unit back into the main
unit.
Instale la unidad de la bandeja de agua en la
unidad principal.
<FJ-T09B3>
Remove the power cover.
Retire la cubierta de fuente.
Fix the main unit with the tapping screws
(ø3.8x20 mm) supplied in the accessory.
Fije la unidad principal con los tornillos de
rosca (ø3.8x20 mm) suministrados con el
accesorio.
Attach the power cover back to the main unit.
Coloque la tapa de la fuente de nuevo en la
unidad principal.
Lift it up slightly, and then pull it out.
Levántela ligeramente y tire de ella.
Main unit fixing
screw hole
Orificio para el
tornillo de fijación
de la unidad
principal
Main unit fixing screw hole
Orificio para el tornillo de
fijación de la unidad principal
