BETRIEB

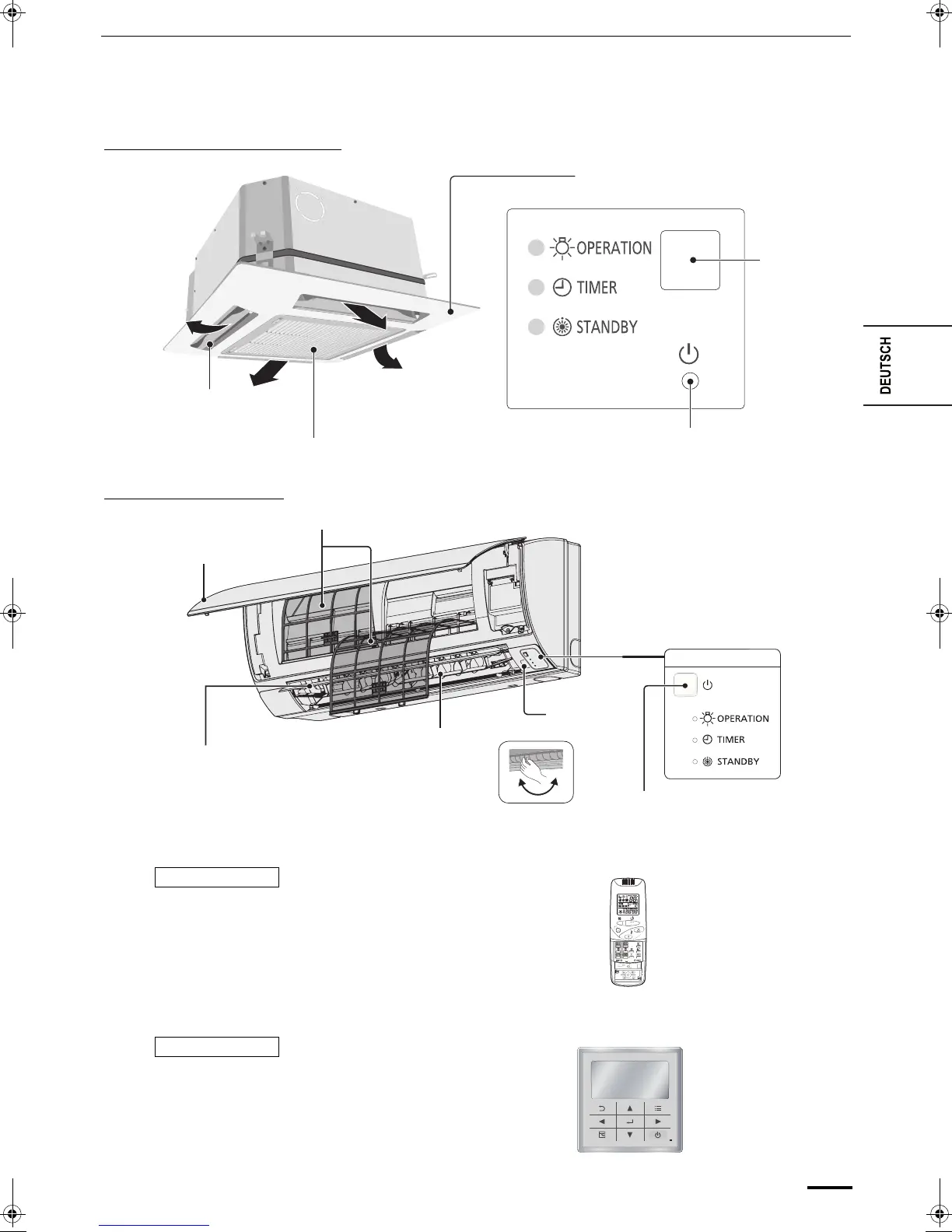

Bezeichnungen der Teile
INNENEINHEIT
Infrarot-Fernbedienung (Sonderzubehör)
Hochwertige Kabel-Fernbedienung (Sonderzubehör)
Siehe die Bedienungsanleitung, die mit
der optionalen Infrarot-Fernbedienung
mitgeliefert wird.
Siehe die Bedienungsanleitung, die mit
der optionalen hochwertigen Kabel-
Fernbedienung mitgeliefert wird.
OPEN
CLOS
E
CLOSE
OPEN
Einlassgitter
Bedienfeld
Luftlenklamelle
Luft wird gleichmäßig
abgegeben
Empfänge
r
Not-Aus-Taste
Frontabdeckung
Luftfilter
Empfänger
Not-Aus-Taste
Luftlenklamellen für die
vertikale Luftstromrichtung
Luftlenklamellen für die
horizontale
Luftstromrichtung
• Stellen Sie diese Lamellen
nicht per Hand ein.
• Manuell einstellbar.
ANZEIGELEISTE
Typ Y2 (4-WEG KASSETTE 60×60)
Typ K2 (WANDMONTAGE)
ZUR BEACHTUNG
(Drahtlos: steht für alle
Inneneinheiten zur
Verfügung)
ZUR BEACHTUNG
(Verdrahtet: steht
für alle
Inneneinheiten zur
Verfügung)
